Cilindro oval de dimensões compactas com amortecimento pneumático regulável de série e haste não rotativa; além disso, a sua forma permite a montagem de vários cilindros com dimensões reduzidas (na largura).
- Aço Inox AISI 316 - Versão Dupla ação - Versão Haste passante - Vedações aprovadas pela FDA - Execução com ou sem magnético
Descrição do Produto
A linha de cilindros ISO 6432 e ISO 15552 expande-se com a introdução de novos cursos disponíveis e versões dupla ação com mola. O curso máximo das versões SE (simples ação) do ISO 6432 com Ø 16-20-25 agora disponível como padrão, vai até 100 mm, tanto para cilindro de haste avançada, quanto de haste recuada. Além disso, para ISO 6432 (Ø 16-20-25) e para todas as séries ISO 15552 (Ø32-40-50-63) também as versões DE( dupla ação) com mola serão introduzidas como padrão, tanto na versão haste avançada, quanto na versão haste recuada. Dispomos de Produtos Para Alta e Baixa TemperaturaDescrições técnicas:
Os Cilindros Pneumáticos da Série NCWU são projetados conforme as normas ISO 6431, VDMA 24562 e ISO 15552, garantindo alta qualidade e confiabilidade para aplicações industriais. Fabricados com materiais resistentes e design ajustável, oferecem curso regulável e desempenho superior em uma ampla gama de operações pneumáticas. Versões e Configurações:- Tubo redondo com tirantes ocultos ou tubo perfilado com canal para sensores.
- Disponibilidade de acessórios como cantoneiras, flanges, articulações, munhões, e sensores magnéticos.
- Opção de sanfona de proteção (exceto para diâmetros de 32 e 40 mm).
- Ampla gama de acessórios e configurações.
- Construção robusta com materiais de alta durabilidade.
- Facilidade de montagem e manutenção.
- Compatível com sensores magnéticos para automação avançada.
São cilindros de montagem especial, construídos sem haste e utilizados em instalações com espaços limitados, permitem longos cursos em comprimentos reduzidos. Acionados por ar comprimido, deslocando o êmbolo interno que atrelado ao carro externo, por uma fita, permitem os movimentos; que devem ser guiados externamente, sempre que necessário. Concebidos em alumínio, vedações em NBR ou viton e plásticos de engenharia, trabalham com pressões de 0,5 à 8 bar e temperaturas de -10 ⁰C à +80 ⁰C. Dispoem de conexões em tres posições nos cabeçotes com roscas M5, 1/8” e 1/4" BSP, conforme as diâmetros Ø16,Ø25, Ø32, Ø40 e Ø50 mm e são equipados com êmbolos magnéticos, permitindo a utilização de sensores ao longo do curso, além de diversos acessórios para fixação. Com as características de redução de espaço, alta velocidade e longas Distâncias, podem ser instalados em qualquer posição, observando a fixação, o alinhamento e a distribuição das cargas, para melhor eficiência do conjunto mecânico, solucionam as mais variadas aplicações em máquinas e equipamentos industriais.
Atuadores compactos de dupla ação, com êmbolos duplos e hastes paralelas, com buchas guia, com êmbolo magnético e com amortecimento fixo nos finais de curso.
Informações Gerais: Cursos disponíveis: Ø16 à 32 = 10, 20, 30, 40, 50, 60, 70, 80, 90, 100, 125, 150, 175, 200 mmDescrições técnicas

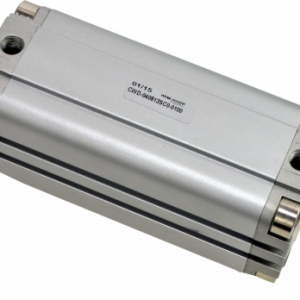

São elementos conversores da pressão do ar em movimento linear com força, capazes de realizar trabalhos variados. Os cilindros compactos, possuem uma grande família, com variações de perfis de camisas. Tendo como diferencial, o comprimento menor, são adequados para aplicações em espaços reduzidos. Utilizando tecnologia de ponta, desde o projeto até os testes finais, garantem a qualidade e desempenho do produto. Apresentados, conforme o modelo, em vários tipos construtivos: dupla Acão, haste passante, haste passante com regulagem de curso de avanço. Todos com opções de vedações, êmbolo magnético, pontas de haste com roscas macho ou fêmea, com e sem Amortecimento, atendem os mais variados requisitos de projetos de máquinas e equipamento. Diâmetros de16 à 80 mm, oferece opção de curso regulável no avanço.Datos técnicos: Sinalização de tensão via LED Conector forma A de acordo com EN 175301-803 (DIN 43650 / ISO 4400) Distância de contato: 18 mm Grau de proteção: IP 65 60529 (DIN 40050) Temperaturas de trabalho: -40ºC a +90ºC Material do conector: PA (+G) Embalagem com parafuso e junta NBR perfilada Diâmetro do cabo: Pág. 09 (68 mm) Dados elétricos: Número de contatos: 2 + ╧ Tensão de alimentação: o Ref. 4803 A24V para tensões CA o Ref. 4803 220V para tensões CA ou Ref. 4803 C24V para tensões CC Corrente de trabalho: 10 A Corrente máxima: 16 A Resistência de contato: 4 Ohm Seção máxima do condutor: 1,5 mm2
Descrições técnicas
As conexões da Linha Metálica, são elaboradas em Latão com acabamento Niquelado, Resistentes e Duráveis. Operam com Pressões de até 16 bar e Temperaturas de -10 ⁰C à +60 ⁰C . Disponíveis nas Roscas: 1/8”, 1/4", 3/8” e 1/2" BSP, para Tubos de Poliuretano, Polietileno e Nylon Calibrados nos Diâmetros Externos de 4, 6, 8, 10, 12, 14 e 16 mm; podem conduzir Ar, Água e Vácuo. Possuem Diversidade de Modelos que atendem as mais Variadas Aplicações no transporte de fluídos. Resistentes à Respingos de Solda, Fagulhamento, Choques Mecânicos e Ambientes Insalubres, são utilizadas em Máquinas, Equipamentos, Dispositivos, etc, que operam em Áreas Hostis, como: Soldagens, Caldeiraria, Riscos Químicos, Lavagens Frequentes, etc.Descrições técnicas
As conexões da Linha Metálica, são elaboradas em Latão com acabamento Niquelado, Resistentes e Duráveis. Operam com Pressões de até 16 bar e Temperaturas de -10 ⁰C à +60 ⁰C . Disponíveis nas Roscas: 1/8”, 1/4", 3/8” e 1/2" BSP, para Tubos de Poliuretano, Polietileno e Nylon Calibrados nos Diâmetros Externos de 4, 6, 8, 10, 12, 14 e 16 mm; podem conduzir Ar, Água e Vácuo. Possuem Diversidade de Modelos que atendem as mais Variadas Aplicações no transporte de fluídos. Resistentes à Respingos de Solda, Fagulhamento, Choques Mecânicos e Ambientes Insalubres, são utilizadas em Máquinas, Equipamentos, Dispositivos, etc, que operam em Áreas Hostis, como: Soldagens, Caldeiraria, Riscos Químicos, Lavagens Frequentes, etc.Descrições técnicas
As conexões da Linha Metálica, são elaboradas em Latão com acabamento Niquelado, Resistentes e Duráveis. Operam com Pressões de até 16 bar e Temperaturas de -10 ⁰C à +60 ⁰C . Disponíveis nas Roscas: 1/8”, 1/4", 3/8” e 1/2" BSP, para Tubos de Poliuretano, Polietileno e Nylon Calibrados nos Diâmetros Externos de 4, 6, 8, 10, 12, 14 e 16 mm; podem conduzir Ar, Água e Vácuo. Possuem Diversidade de Modelos que atendem as mais Variadas Aplicações no transporte de fluídos. Resistentes à Respingos de Solda, Fagulhamento, Choques Mecânicos e Ambientes Insalubres, são utilizadas em Máquinas, Equipamentos, Dispositivos, etc, que operam em Áreas Hostis, como: Soldagens, Caldeiraria, Riscos Químicos, Lavagens Frequentes, etc.Descrições técnicas
As conexões da Linha Metálica, são elaboradas em Latão com acabamento Niquelado, Resistentes e Duráveis. Operam com Pressões de até 16 bar e Temperaturas de -10 ⁰C à +60 ⁰C . Disponíveis nas Roscas: 1/8”, 1/4", 3/8” e 1/2" BSP, para Tubos de Poliuretano, Polietileno e Nylon Calibrados nos Diâmetros Externos de 4, 6, 8, 10, 12, 14 e 16 mm; podem conduzir Ar, Água e Vácuo. Possuem Diversidade de Modelos que atendem as mais Variadas Aplicações no transporte de fluídos. Resistentes à Respingos de Solda, Fagulhamento, Choques Mecânicos e Ambientes Insalubres, são utilizadas em Máquinas, Equipamentos, Dispositivos, etc, que operam em Áreas Hostis, como: Soldagens, Caldeiraria, Riscos Químicos, Lavagens Frequentes, etc.
