Informações Técnicas São válvulas para abertura e fechamento, pré operadas de 2/2 vias NF, acionadas por solenóides de 24 Vcc, 110vca ou 220Vca (IP 65) e construídas com corpos robustos de latão e diafragmas em NBR. Disponíveis nas bitolas de 3/8”, 1/2", 3/4", 1”, 1 1/2" e 2”, operam com fluidos em temperaturas de -5ºC à +80ºC. São válvulas versáteis, de fácil manutenção e ótimo custo/benefício, portanto, muito utilizadas em processos industriais. Aplicadas em compressores, bombas, irrigação, tratamento de água, transportadores pneumáticos, dosadores e inúmeros processos industriais. Características do Produto • Adota a estrutura do diafragma de ação direta para começar com pressão zero, o que expande seu campo de uso; • A estrutura plana do diafragma oferece abertura e fechamento mais confiável, aumentando a vida útil do produto; • O corpo da válvula é feito de latão. O grau padrão de resistência é B. O material de vedação padrão é NBR, que é adequada para uma variedade de meios de trabalho;
Especificações Técnicas: OPERAÇÃO: 2 Vias Normalmente Fechada Servo Operada CONEXÃO: Rosca Fêmea 3/4 - 1" - 1.1/2 - 2¨ BSP (ISO 228/1) - Entrada. Rosca Fêmea 1" BSP (ISO 228/1) - Saída Ang.90°. ORIFÍCIO: Ø 32,0 mm - (Kv 14,5) Fator de Fluxo MATERIAL: Corpo/Tampa - Alumínio SAE 305 Die-Cast Polo/Embolo - Aço Inoxidável (AISI 430 Fr) Tampa - Aço Inoxidável (AISI 304) Mola - Aço Inoxidável (AISI 302) Cobre Esmaltado Classe HR 200°C (IEC 60317-8) VEDAÇÃO: Vedação- Polimero N30000-7 (Nitrilico) CARACTERÍSTICAS ELÉTRICAS: Largura 47,5 x Altura 42,0 x Comprimento59,5 x Diam. do Nucleo 17x34mm e 10,5x3mm. Grau de Proteção: IP65 Encapsulamento: Poliamida 6 (30% fibra) 220/240 V 50/60 Hz 12 W Conexão elétrica DIN 43650A C/ Led PRINCIPAIS APLICAÇÕES: Ar/Oxigênio * Demais aplicações consultar compatibilidade PRESSÃO (PSI): Mín. 7 / Máx. 125 PESO (KG): 0,91500 GARANTIA: 1 Ano CÓDIGO VALV: 27871 BOBINA: 19484 REPARO: 27874
Descrições técnicas

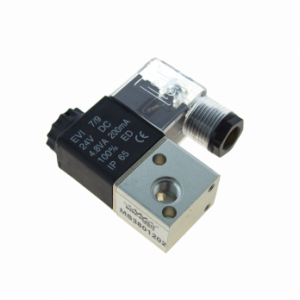

Válvula direcional simples solenoide de 3/2 vias com acionamento por solenoide e retorno por mola com bobina. Ref: 61-3822 Conexão: 1/4" BSP Escape: 1/8" Aplicação: circuitos pneumáticos.Descrições técnicas
Válvula direcional simples solenoide de 5/2 vias com acionamento por solenoide e retorno por mola com bobina. Ref: 61-5822 Conexão: 1/4" BSP Escape: 1/8" Aplicação: circuitos pneumáticos e cilindros de dupla ação.Descrições técnicas
Estas válvulas, como o próprio nome sugere, tem a função de permitir a exaustão instantânea do ar das câmaras dos cilindros, permitindo a aceleração da velocidade, conforme o lado em que está instalada. Como está conectada diretamente nos cabeçotes dos cilindros, encurtam o percurso de saída do ar, não sendo necessário passar pela válvula direcional de comando do cilindro. Além de encurtar o percurso do ar, ele é exaurido diretamente para a atmosfera através de uma passagem de bitola maior que a normal da válvula de comando. Disponíveis nas bitolas de 1/8”, 1/4”, 3/8”, 1/2” e 3/4", podem ter o corpo usinado ou injetado, conforme a bitola. Devido ao escape de ar ser descarregado de imediato para a atmosfera, deve ter um silenciador instalado, para reduzir o nível de ruído.Detalhes do Produto: Válvula de esferas inox 316 base ISO 5211 As válvulas de esferas inox 316 base ISO 5211, 3 vias 2 posições, desempenha uma função crucial no controle do fluxo de fluidos em uma variedade de aplicações. As válvulas de esferas com base acoplamento norma ISO 5211, para montagem direta de atuadores rotativos. Com isso, podem ser utilizadas em aplicações de automação industrial. • Tipo: Válvula esférica de 3 vias, 2 posições, passagem em ” L ” pela esfera. • Normas: Para montagem direta de atuadores rotativos (pneumático o eléctrico) segundo ISO 5211 • Conexões: Desde G1/2” até G2” • Fluidos: AR, água, gás, água quente, líquidos em geral • Pressão de trabalho: PN 63 (até 63 bar) • Ensaios: Segundo API-598 (EN 12266-1, 2) • Certificação: EN 10204-3.1B • Temperaturas: -10…150 °C (14…302 °F) • Materiais: Corpo, tampa, esfera e haste em AISI 316, vedações e assento em PTFE, parafusos AISI 304
Descrição:
Válvula Direcional de fluxo Classe 300, disposta de uma entrada inferior e duas saídas utilizadas para desviar alternadamente o fluxo. Construção tripartida (um corpo e duas tampas), facilitando a manutenção sem a necessidade de desconectar as extremidades da linha. Haste à prova de expulsão. Disponível na construção com dupla vedação, o que proporciona maior segurança quando utilizadas em linha de vapor. Não indicada como válvula para bloqueio de fluxo. De fácil aplicação para trava de cadeado- Disponível em: Aço carbono e aço inox; Tipos de vedação: NBR – FKM – EPDM – MVQ; Tipos de assento: POM – PEEK – PA612 – GEMPTFE – PTFE Aplicação: Construção, agricultura, hidráulica móbil e industrial, pintura.BSPP – NPTF – SAE – DIN
Pressão Máx. de Trabalho (bar) Roscas DN 500 1/8″ 4 500 1/4″ 6 500 3/8″ 10 500 1/2″ 13 400 3/4″ 20 350 1″ 25 350 1.1/4″ 25 350 1.1/2″ 25 As Valvulas da Série V710 é um corpo do tipo "empurrar para abrir" para controle de gás combustível quando montado em atuadores Hydramotor Série AH2E ou AH4E da ASCO. O corpo da válvula modular tem geometria interna otimizada para alcançar vazão extremamente alta e dimensões compactas. A Série V710 é ideal para caldeiras, fornalhas, fornos, equipamentos de aquecimento e geradores a gás usados em aplicações comerciais e industriais.
Especificações
- Material do corpo
- Alumínio
- Meio
- Gás natural
- Tamanho da porta/tubo
- 3/4 "; 1 "; 1 1/4 "; 1 1/2 "; 2 "; 2 1/2 "; 3 "
- Tipo de porta
- Flange, NPTF
- Função
- 2 vias – 2/2 normalmente fechada
- Pressão diferencial/Pressão de operação máxima
- Vácuo a 150 PSIG
É uma válvula direcional de 2/2 Vias NF - pré operada, acionada por solenoide na tensão de 220 Vca, fabricada em corpo de latão, vedações em Buna N, bitola de 1/2" BSP, opera com pressão de trabalho de até 50 Bar e temperatura de -5 ⁰C à + 80 ⁰C. É apropriada para abrir e fechar passagens de fluxo de ar comprimido, gases neutros e água e deve ser instalada na posição horizontal, com a bobina voltada para cima. Com as características de operar com alta pressão, robustez, durabilidade, fácil instalação e manutenção, são ideais e oferecem ótimo desempenho nas mais variadas aplicações de automação, como: processos industriais, automações até o limite de pressão, circuitos de aquecimento e resfriamento, tratamento de água, etc.
É uma válvula direcional de 2/2 Vias NF - pré operada, acionada por solenoide na tensão de 220 Vca, fabricada em corpo de latão, vedações em Buna N, bitola de 1/2" BSP, opera com pressão de trabalho de até 50 Bar e temperatura de -5 ⁰C à + 80 ⁰C. É apropriada para abrir e fechar passagens de fluxo de ar comprimido, gases neutros e água e deve ser instalada na posição horizontal, com a bobina voltada para cima. Com as características de operar com alta pressão, robustez, durabilidade, fácil instalação e manutenção, são ideais e oferecem ótimo desempenho nas mais variadas aplicações de automação, como: processos industriais, automações até o limite de pressão, circuitos de aquecimento e resfriamento, tratamento de água, etc.
