Características: Número de posições e vias: 2 - posições 5 - vias Área de secção efetiva: 25mm² (CV=1.40) Diâmetro da tubulação Entrada e saída de ar: G1/4"BSP Meio de funcionamento Ar filtrado: 40 Microns Montagem: NAMUR Pressão de trabalho: 1,5 ~ 8 bar Pressão máxima: 12 bar Temperatura de trabalho: -5~50 Faixa de Tensão: ±10% Consumo de energia AC: 4.5VA DC: 3W Isolamento e Classe de proteção: Classe F - IP65 Maior frequência de Ação: 5 ciclos /s Menor tempo de excitação: 0.05 segundos
Descrições técnicas

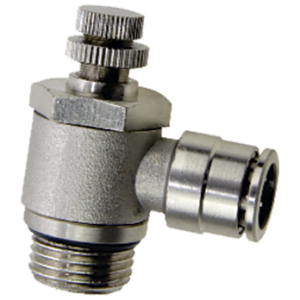

As conexões da Linha Metálica, são elaboradas em Latão com acabamento Niquelado, Resistentes e Duráveis. Operam com Pressões de até 16 bar e Temperaturas de -10 ⁰C à +60 ⁰C . Disponíveis nas Roscas: 1/8”, 1/4", 3/8” e 1/2" BSP, para Tubos de Poliuretano, Polietileno e Nylon Calibrados nos Diâmetros Externos de 4, 6, 8, 10, 12, 14 e 16 mm; podem conduzir Ar, Água e Vácuo. Possuem Diversidade de Modelos que atendem as mais Variadas Aplicações no transporte de fluídos. Resistentes à Respingos de Solda, Fagulhamento, Choques Mecânicos e Ambientes Insalubres, são utilizadas em Máquinas, Equipamentos, Dispositivos, etc, que operam em Áreas Hostis, como: Soldagens, Caldeiraria, Riscos Químicos, Lavagens Frequentes, etc.Detalhes do Produto: Valvulas Rotativa Aperte Aqui e Saiba Mais
Descrições técnicas

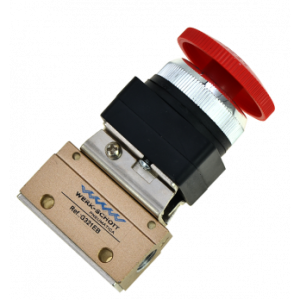

São válvulas direcionais compactas de 3/2 Vias - NF, com bitola de 1/8” BSP. Construídas em corpo de alumínio, vedações em buna N, botoeiras em polímero técnico e acionamentos mecânicos em aço; operam com pressões até 10 Bar e temperaturas de -10 C à + 80 C. Disponíveis com vários tipos de atuação, como: pino, rolete, botão pulso, botão trava, botão de emergência, botão seletor. De tamanhos reduzidos todas as válvulas botões, se adaptam perfeitamente à pinéis, pois ficam faceados na superfície da chapa, onde se fixam, permitindo um excelente acabamento. Versáteis e ótimo desempenho, são utilizadas para emissão de sinais de pilotagem ou de comando em atuadores de simples ação, e aplicadas em circuitos pneumáticos para as mais variadas soluções de automação.Descrições técnicas

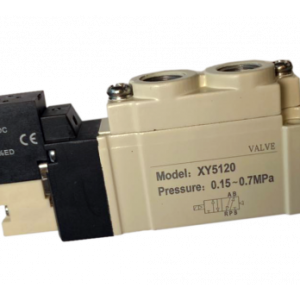

Referências: XY5120-24VCC - VALVULA DE 5/2 VIAS - 1/8 SIMPLES SOLENOIDE - 24VCC XY5220-24VCC - VALVULA DE 5/2 VIAS - 1/8 DUPLO SOLENOIDE - 24VCC Descrição do produto É uma série de Válvulas Direcionais Compactas, de Resposta Rápida e de Baixo Consumo de Energia Elétrica para acionamento dos solenoides. Utilizada em circuitos pneumáticos de máquinas, dispositivos e equipamentos, nas mais diversas aplicações industriais. Disponíveis nas versões de 5/2 vias - simples e duplo solenoide, com acionamento manual auxiliar.

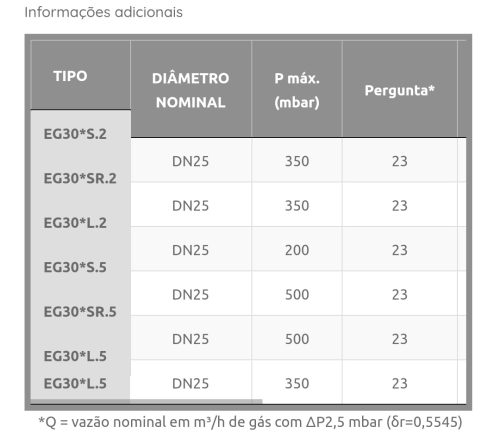

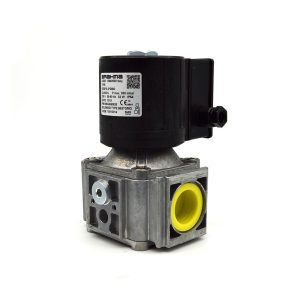

Fabricadas com ajustes de Vazão de Ar e Gás, normalmente fechada e Seção rápida ajustável para fluxo gás inicial
Informações Técnicas São válvulas para abertura e fechamento, pré operadas de 2/2 vias NF, acionadas por solenoides de 24 Vcc, 110vca ou 220 Vca (IP 65) e construídas com corpos robustos de latão e diafragmas em Viton. Disponíveis na bitola de 1 1/2", operam com fluidos em temperaturas de -5ºC à +180ºC. São válvulas versáteis, de fácil manutenção e ótimo custo/benefício, portanto, muito utilizada em processos industriais. Aplicadas em compressores, bombas, irrigação, tratamento de água, transportadores pneumáticos, dosadores e inúmeros processos industriais. Características do Produto • Adota a estrutura do diafragma de ação direta para começar com pressão zero, o que expande seu campo de uso; • A estrutura plana do diafragma oferece abertura e fechamento mais confiável, aumentando a vida útil do produto; • O corpo da válvula é feito de latão. O grau padrão de resistência é B. O material de vedação padrão é Viton, que é adequada para uma variedade de meios de trabalho;

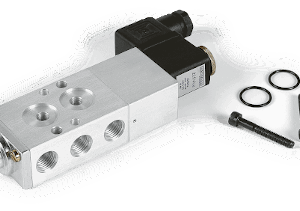

Dados Técnicos:
Função de válvula 5/2 vias monoestável Tipo de acionamento elétrico Vazão nominal padrão 1000 l/min Pressão de trabalho 2,2...8 bar Princípio construtivo Assento de válvula Tipo de retorno mola mecânica Autorização c UL us - Recognized (OL) Diâmetro nominal 7mm Função de ar de escape Regulável Princípio de vedação não temperado Posição de instalação Nos dois lados Acionamento auxiliar manual Com trava Tipo de pilotagem Servopilotado Tempo de comutação, desligado 29 ms Tempo de comutação, ligado 9 ms Meio operacional Ar comprimido conforme ISO 8573-1:2010 [7:4:4] Observação sobre meio operacional e do piloto Permite operação com lubrificação (necessária para operações subsequentes) Temperatura do meio -10 ? 60 °C Temperatura ambiente -05 ? 40 °C Tipo de fixação Opcional - Na base manifold com furo passante Conexão pneumática 1 G1/4 Conexão pneumática 2 G1/4 Conexão pneumática 3 G1/4 Válvula solenoide operada a diafragma, projetada especialmente para realizar pulsação extremamente rápida em sistemas de filtros de mangas de jato invertido. Com alta vazão e abertura e fechamento rápidos, realiza limpeza extremamente efetiva do filtro de mangas todas as vezes.
Características:
- Alta vida útil e abertura/fechamento rápidos
- Alta vazão cv(s) até 140 m³/h para limpeza efetiva do filtro de mangas
- Ligação de montagem rápida elimina corte de rosca e vedação separada
- O piloto integral tem bobinas de epóxi moldadas com opções disponíveis
- As válvulas podem ser montadas em qualquer posição
- Valves may be mounted in any position
- Global Ex approvals; ATEX, IEC EX, NEPSI, CUTR, KOSHA, UL, CSA
- Available will all Explosion proof solenoids: NEMA, Ex d, Ex mb, Ex e mb
- Available in a low temperature version, which is suitable for use at temperatures down to -40° C, as well as a high temperature version which is suitable up to + 140° C
Especificações:

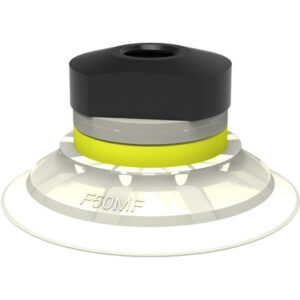

Marca principal: PiabFunção principal: Ventosa a vácuoSérie do produto / nome da famíliaVentosas a vácuo > Sem fole > Redondas > PlanasNome do sub-intervaloSérie F50MFFunções: Ventosa plana / garraProjetar: Encaixe pré-instalado.grampos de filtro de malhaCor: Cor branca clara/transparente do copoForma: Forma plana redondaDiâmetro:2,09" (2-1/8") / 53 mm de diâmetro externo (diâmetro externo; em repouso) 2,15" (2-1/6") / 54,6 mm de diâmetro externo (diâmetro externo; acionado)Tipo de conexão: Porta de vácuo rosqueada (fêmea) NPSF de 1/8Dimensões:H1" / H26,5 mm (incluindo altura de encaixe) 0,087" / 2,2 mm movimento vertical máximo para comprimir completamente o copoMaterial:Ventosa de poliuretano termoplástico sem marcas (TPE-U) (dureza 81° Shore A)Temperatura do ar ambiente para operação-4 ° F ... +176°F / -20°C... +80 °CResistência mecânica:Resistência ao desgaste - resistência muito alta (+++)Resistência química:Álcool -- alta resistência (++) Ácidos concentrados -- baixa resistência (-) Etanol -- não recomendado (n/a) Hidrólise -- baixa resistência (-) Metanol -- não recomendado (n/a) Óleo -- resistência muito alta (+++) Oxidação -- alta resistência (++) Gasolina -- baixa resistência (-)Resistência climática:Clima e ozônio - resistência muito alta (+++)Força:24,5N / 5,51lbf (força de elevação a -20kPa da pressão atmosférica (+800mbar; -6inHg vácuo); direção ascendente/axial) 92N / 20,68lbf (força de elevação a -60kPa da pressão atmosférica (+400mbar; -18inHg vácuo); direção ascendente/axial) 141N / 31,7lbf (força de elevação a -90kPa da pressão atmosférica (+100mbar; -27inHg vácuo); direção ascendente/axial) 31N / 6,97lbf (força de elevação a -20kPa da pressão atmosférica (+800mbar; -6inHg vácuo); direção transversal direita/esquerda) 82N / 18,43lbf (força de elevação a -60kPa da pressão atmosférica (+400mbar; -18inHg vácuo); direção transversal direita/esquerda) 107N / 24,055lbf (força de elevação a -90kPa da pressão atmosférica (+100mbar; -27inHg vácuo); direção transversal direita/esquerda)Código do pedido / SKU do fabricante: PIAB-01017910101791 F50MF.40.05AG S.F50T81. NS18F.01Status do produto do fabricanteComercializadoEquivalente aF50MF.40.05AG S.F50T81. NS18F.01Benefícios:A ventosa de TPU é um material sem marcas que não deixa vestígios no objeto que está sendo manuseado Adequado para superfícies planas As presilhas impedem a deformação, evitando a sucção do objeto para dentro da ventosa A ventosa tem boa estabilidade e muito pouco movimento Também adequado quando a força de elevação é paralela à superfície, pois as presilhas aumentam o atritoLocalização de origem: CingapuraRaio: As peças manuseadas por este copo podem ter um raio de curva mínimo de 3,74" / 95mmVolume: (em repouso) 10cm3 / 0,01 LTipo de aplicação:Vidro Aplicações sem marcasDescrições técnicas
As Ventosas são Dispositivos de Contato, desenvolvidas para utilização em Sistemas de Vácuo. Criam, através da Sucção, uma Câmara Hermética e Aderem, em contato com a superfície do produto, gerando uma Força de Sustentação para realizar a Manipulação. Aplicadas em vários segmentos Industriais, Alimentícios, Agro Indústrias, Vidreiros, Eletroeletrônicos, etc. Realizam operações de Fixação e Transferência de Peças, Produtos, Caixas, Chapas, Vasilhames, etc. Agilizando Processos de Usinagens, Estamparias, Embalagens, Montagens, etc.
