Descrições técnicas

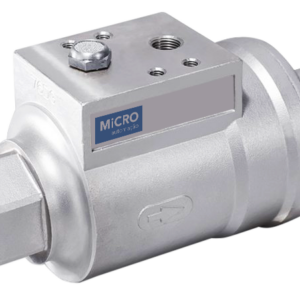

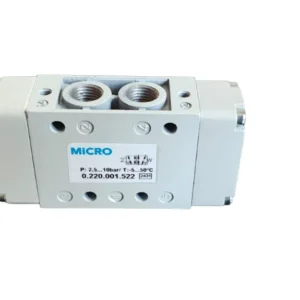

Uma família de válvulas que incorpora tecnologia, design moderno e excelente desempenho, são válvulas de acionamento mecânico com forças de acionamento especialmente baixas. Seu uso é indicado em sistemas para detecção de peças irregulares, onde diferentes peças ou elementos sem posicionamento de precisão deve ser detectado ou em diferentes níveis de acionamento. A atuador antena pode ser usado em qualquer direção. Disponíveis nas versões de 5 e 3 vias , na rosca de ¼ BSP, operam com pressões de até 10 bar e temperaturas de -10°C à +80°C, com ar comprimido e gases neutros.Detalhes do Produto: A válvula axial incorpora em um só produto a função de válvula e atuador, com acionamento pneumático ou eletropneumático em base Namur. Válvulas de 2/2 atuação axial, com Ação simples (normal fechada ou normal aberta) ou dupla ação Seu funcionamento no piloto com ar comprimido força o pistão a alternar para abrir e fechar a válvula. A pressão média atua na sede da válvula e o pistão é quase imune à resistência, de modo que a válvula pode ser aberta ou fechada rapidamente. A estrutura interna aprimorada da válvula melhora o fluxo do meio e a perda de pressão é menor. Corpo de válvula de aço inoxidável, que possui resistência à corrosão. O pistão e a vedação são combinados em um só. O fluxo de fluido no corpo da válvula é melhor. Como a pressão média atua na sede da válvula, o pistão dificilmente sofre interferência da resistência, portanto a velocidade de comutação é rápida e a perda de pressão é pequena. Excelente desempenho de vedação para linhas de vácuo. • Conexões de controle: G 1/8”, com superfície conforme norma NAMUR • Pressão do fluido: Máx. 16 bar (232 psi) • Vácuo: 740 mm Hg (97,4%) • Pressão piloto: Ação simples: 4,2 a 8 bar (60 a 116 psi) • Dupla ação: 3 a 8 bar (44 a 116 psi) • Temperaturas: -20 a 135 °C (-4 a 302 °F) • Fluidos: Vedações FKM: água, ar, óleos, graxas, hidrocarbonetos • Vedações EPDM: água quente, ar, vapor • Fluido piloto: Ar comprimido filtrado • Materiais. Corpo em aço inoxidável AISI316, sede em Teflon e vedações FKM ou EPDM (dependendo do modelo)
Descrição:
Válvula de bloqueio de fluxo Classe 800, indicada para utilização em diversos líquidos, gases e vapores em ampla faixa de temperatura e pressão conforme norma BSI BS EN ISO 17292. Construção tripartida (um corpo e duas tampas), facilitando a manutenção sem a necessidade de desconectar as extremidades da linha. Haste à prova de expulsão. Opção de fornecimento com extremidades com niple estendido de 100mm. De fácil aplicação para trava de cadeado. Disponível na construção Fire Safe. Disponível com vedação metal x metal para uso em temperaturas de até 400ºC.Descrição:
Válvula de bloqueio de fluxo desenvolvida para aplicações em sistemas com tubulação “OD”, amplamente utilizada na indústria alimentícia. Estrutura tubular projetada com maior número de parafusos, proporcionando maior segurança contra vazamentos externos aumentando sua robustez. As guias de apoio para os parafusos conferem ainda mais resistência ao conjunto. Haste a prova de expulsão. O exclusivo sistema de vedações das válvulas da linha S1000, garante a proteção às sedes de vedação, melhorando seu desempenho com ganhos significativos na vida útil do equipamento. Sua configuração de passagem plena proporciona baixa perda de carga. Essa característica também a torna ideal para operações de limpeza, permitindo a passagem de dispositivos (pigs) pelo interior da linha. Superfície com acabamento eletropolido, facilitando os processos de limpeza e higienização. O opcional da cavidade preenchida elimina os espaços mortos entre a esfera e o corpo da válvula,diminui o risco de o fluido secar ou cristalizar no interior, além de impedir o acúmulo de resíduos, minimizando a possibilidade de contaminação cruzada garantindo maior segurança e higiene. Acionamento manual por alavanca, com opção de trava para cadeado ou lacre, também disponível com acionamento por atuador pneumático, elétrico ou caixa de redução, conforme a necessidade da aplicação. Projetada para operar com segurança em aplicações de até 400 psi (~ 28 kgf/cm²) a temperatura ambiente.- CaracterísticasA “válvula borboleta” é um componente mecânico usado em sistemas de controle de fluxo de fluidos, como ar ou líquidos. Ela consiste em um disco que gira em torno de um eixo, controlando assim a quantidade de fluido que pode passar através dela. Essas válvulas são frequentemente usadas em aplicações industriais, automotivas e até mesmo em sistemas de aquecimento, ventilação e ar condicionado (HVAC). As válvulas borboleta são escolhidas por várias razões em diferentes aplicações: Controle de Fluxo: Elas são usadas para regular o fluxo de fluidos em tubulações, permitindo aumentar ou diminuir a quantidade de líquido ou gás que passa através do sistema. Rápida Atuação: Em comparação com algumas outras válvulas, as válvulas borboleta podem ser operadas rapidamente, o que é útil em situações que exigem ajustes frequentes ou resposta rápida a mudanças nas condições de processo. Menor Peso e Espaço: Em muitos casos, as válvulas borboleta são mais leves e ocupam menos espaço do que outros tipos de válvulas, tornando-as ideais para aplicações onde o peso e o espaço são preocupações. Custos Mais Baixos: Elas tendem a ser mais econômicas em comparação com algumas outras válvulas, tornando-as uma escolha popular em muitas indústrias. Facilidade de Manutenção: As válvulas borboleta geralmente têm poucas peças móveis e podem ser desmontadas facilmente para manutenção e reparo. Aplicações Diversas: Podem ser encontradas em uma ampla variedade de aplicações, desde sistemas de abastecimento de água até processos industriais complexos.

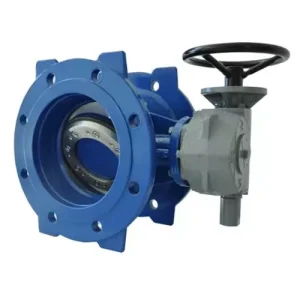

A Válvula Borboleta Bi Excêntrica possui projeto versátil, que introduz diversas inovações que diferenciam das demais válvulas existentes no mercado, busca atender com excelência todo o mercado de saneamento e suas necessidades. Com grande vantagem de substituir a vedação no corpo, proporcionando fácil manutenção e longa vida útil. SEDE DE VEDAÇÃO A sede de vedação substituível em elastômetro é encaixada ao corpo e fixada através de anel de retenção. PREME GAXETA Preme que possibilita ajustes das gaxetas sem a remoção do acionamento da válvula. CORPO DA VÁLVULA Construído por uma única peça fundida com batente incorporado ao corpo da válvula, atende às principais normas de furação e montagem entre flanges. • TIPO WAFER: DN 2″ – 24″ • TIPO FLANGEADA: DN 3″ – 72″ • CONSTRUÇÃO: ABNT 15768 | AWWA C504 | ISO 5752 S13 E S20 | API 609B • MATERIAL DE CORPO: Ferro fundido nodular, aço carbono, aço inox, outros. • MATERIAL DE DISCO: Ferro fundido nodular, aço carbono, aço inox, outros. • SEDE: EDPM | BUNA – N | POLIURETANO,outros. • CLASSE DE PRESSÃO: PN 10 – PN 25 / 150# / 300#, outros. • INSTALAÇÃO: NBR 7675 | ISO 2531 | ANSI \ AWWA
A válvula borboleta, assim como a válvula esfera é muito utilizado na indústria, porém só podem ser utilizadas para baixas pressões. devido ao seu movimento ser […]
Válvula Borboleta Concêntrica

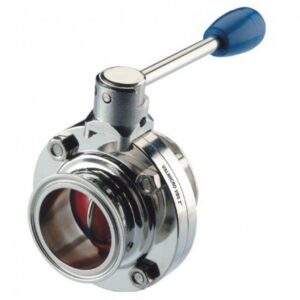

A válvula borboleta foi projetada dentro dos padrões internacionais atendendo a Norma API 609 e oferece uma ampla variedade de opções para suas necessidades de válvulas industriais. As aplicações típicas para este tipo de válvula incluem ventilação, ar condicionado, processamento químico e petroquímico, indústria açucareira, alimentação e bebidas, geração de energia, celulose e papel.Fornecida em aço inox (304 E 316). Vedações: EPDM, Viton. Atóxicas, grau alimentício Testes: ISO 5208, MSS SP 72, BS EN ISO 12266 Acabamento: Polido sanitário, rugosidade Ra 0,8 μm. Eletropolido mediante consulta. Temperatura de Trabalho: EPDM: 40 a 140ºC, Viton: 18 a 204ºC Material: ASTM A 351 - Inox Tipo 304, ASTM A 351 - Inox Tipo 316, ASTM A 351 - Inox Tipo 316L
Descrição

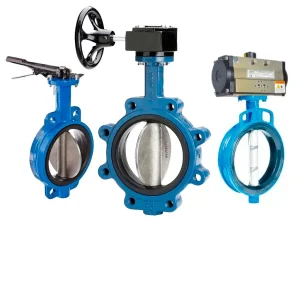

Válvula de bloqueio e controle de fluxo indicada para gases ou líquidos. Conexão tipo Wafer para flange 150 conforme ASME B16.5. Acionamento por alavanca com posicionador graduado. Indicada para fluidos com altas vazões a pressões moderadas. Válvula com furação ISO para acionamento por Atuadores Elétricos ou Pneumáticos e Caixa Redutora. Conexão: FLANGE ASME B16.5 CLASSE 150 Corpo: Ferro Nodular (GGG 50) Ferro Cinzento (GG 25) Disco: CF8 Nodular + Níquel Haste: 304 420 Temperatura máxima de trabalho: - Vedação EPDM: 110ºC - Vedação BUNA-N: 90ºCDetalhes do Produto:
Classe 150 LBS ASME B16.5. Com furação ISO Corpo em Ferro nodular GGG50 Disco em inox 304 Eixos em aço inox AISI 410 Sede de vedação: EPDM Temperatura máxima de trabalho: 110º C.

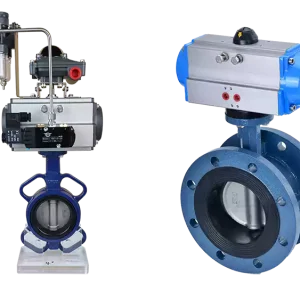

FLUIDOS TRABALHO: AGUA/LIQUIDOS/AR /GÁS E OLEO TIpo: Wafer Face a Face: API609,BS5155,DIN3202, ISO5752 Flange: DIN,BS,UNI,ISO,ANSI, AS,JIS Mounting Flange: ISO5211 Pressão de trabalho: PN16 (200 PSI) MAXIMA Aplicação: Obras de água, Instalações públicas, Construção Indústria, Petróleo, Química, Siderurgia, Metalurgia, Indústria de Fabricação de Papel, Alimentos, Bebidas, Bio energia, Usinas • Válvulas com furação ISO para acionamento por Atuadores Elétricos ou Pneumáticos. CONSTRUÇÃO: API 600 TESTE: API 598 A Válvula Registro Borboleta, Disco Inox 304 Vedação EPDM corpo em Ferro Nodular Válvulas é a solução ideal para aplicações industriais que exigem alta durabilidade e eficiência. Fabricada em Disco de aço inox 304, esta válvula apresenta uma classe de pressão de 150 libras, garantindo resistência e confiabilidade em ambientes desafiadores. Seu design wafer permite uma instalação simplificada, otimizando o espaço e facilitando a manutenção. A vedação em EPDM proporciona uma excelente resistência a produtos químicos e temperaturas, assegurando um desempenho superior ao longo do tempo. Ideal para sistemas de tubulação que transportam líquidos e gases, esta válvula é perfeita para indústrias de diversos setores, como petroquímico, alimentício e farmacêutico. Invista em qualidade e segurança com a Válvula Registro Borboleta, um componente essencial para o seu sistema industrial.Detalhes do Produto: Tipo: Válvulas 5/2 de atuação pneumática ou elétrica, com atuador manual mono e biestável; Montagem: Unitária, em uso múltiplo através do distribuidor de alimentação ou Base manifold Conexões: De trabalho: G 1/8” G 1/4” G 3/4” .....- De pilotagem: M5x0,8; Temperatura ambiente: -5...50 °C (23...122 °F); Temperatura do fluido: -10...60 °C (14...140 °F); Fluido: Ar comprimido filtrado (recomenda-se lubrificação - Gases inertes; Vazão nominal: 1000 l/min (0,1,016 Cv); Materiais: Corpo de zamac, distribuidor de alumínio, guarnições de NBR (borracha nitrílica);
