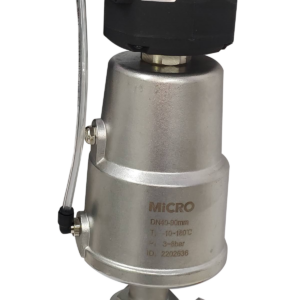

Referência Werk-Schott: HV1-14B-FACDetalhes do Produto: Válvula angular 2/2 vias, também chamada válvula assento inclinado, é uma válvula com atuador pneumático integrado e corpo de passagem reto tipo Y com elevado coeficiente de vazão. Nas válvulas angulares inox, corpo inox 316, atuador inox 304, estão disponíveis como normalmente fechadas, normalmente abertas ou de dupla ação. No caso da configuração normalmente fechada, a válvula permanecerá fechada quando não há entrada de ar comprimido no atuador. Na válvula configurada como normalmente aberta, ela se mantém aberta quando não há entrada do ar comprimido no atuador e, no caso da válvula de dupla ação, não possuem mola e dependem do ar de alimentação no atudor para determinar a sua posição. Válvula angular 2/2, apresenta em suas características, facilidade de instalação, indicador visual de posição. Sistema de abertura e fechamento com alta taxa de fluxo garantindo. Alto desempenho da vedação, pelo ajuste automático entre o assento de vedação e o orifício de passagem. O assento da vedação, no êmbolo, evita que a mesma se deforme e assim garante maior vida útil. Válvulas para Fluidos de assento inclinado • Tipo: Válvula de assento inclinado 2/2, pilotada externamente Normal Fecha, Normal Aberta e Dupla ação. • Conexiones: G1/2”, G3/4”, G1, G1-1/2”, G2 • Posição instalação: Indiferente, respeitando o sentido de fluxo indicado no corpo da válvula. • Fluido: AR, água, álcool, óleo, combustível, vapor (abaixo de 150°C), Solventes orgânicos, fluidos industriais. • Pressão de trabalho: 0…16 bar (0…232 psi) • Pressão de comando: 3 a 10 bar (43…145 psi) • Temperatura do fluido: -10…150 °C (14…302°F) • Temperatura ambiente: -10…60 °C (14…140°F) • Matérias: Corpo em inox AISI 316, atuador em polímero ou versão com atuador em inox 304, vedações em PTFE.
Descrições técnicas
Uma família de válvulas que incorpora tecnologia, design moderno e excelente desempenho, são válvulas de acionamento mecânico com forças de acionamento especialmente baixas. Seu uso é indicado em sistemas para detecção de peças irregulares, onde diferentes peças ou elementos sem posicionamento de precisão deve ser detectado ou em diferentes níveis de acionamento. A atuador antena pode ser usado em qualquer direção. Disponíveis nas versões de 5 e 3 vias , na rosca de ¼ BSP, operam com pressões de até 10 bar e temperaturas de -10°C à +80°C, com ar comprimido e gases neutros.Detalhes do Produto: A válvula axial incorpora em um só produto a função de válvula e atuador, com acionamento pneumático ou eletropneumático em base Namur. Válvulas de 2/2 atuação axial, com Ação simples (normal fechada ou normal aberta) ou dupla ação Seu funcionamento no piloto com ar comprimido força o pistão a alternar para abrir e fechar a válvula. A pressão média atua na sede da válvula e o pistão é quase imune à resistência, de modo que a válvula pode ser aberta ou fechada rapidamente. A estrutura interna aprimorada da válvula melhora o fluxo do meio e a perda de pressão é menor. Corpo de válvula de aço inoxidável, que possui resistência à corrosão. O pistão e a vedação são combinados em um só. O fluxo de fluido no corpo da válvula é melhor. Como a pressão média atua na sede da válvula, o pistão dificilmente sofre interferência da resistência, portanto a velocidade de comutação é rápida e a perda de pressão é pequena. Excelente desempenho de vedação para linhas de vácuo. • Conexões de controle: G 1/8”, com superfície conforme norma NAMUR • Pressão do fluido: Máx. 16 bar (232 psi) • Vácuo: 740 mm Hg (97,4%) • Pressão piloto: Ação simples: 4,2 a 8 bar (60 a 116 psi) • Dupla ação: 3 a 8 bar (44 a 116 psi) • Temperaturas: -20 a 135 °C (-4 a 302 °F) • Fluidos: Vedações FKM: água, ar, óleos, graxas, hidrocarbonetos • Vedações EPDM: água quente, ar, vapor • Fluido piloto: Ar comprimido filtrado • Materiais. Corpo em aço inoxidável AISI316, sede em Teflon e vedações FKM ou EPDM (dependendo do modelo)
- CaracterísticasA “válvula borboleta” é um componente mecânico usado em sistemas de controle de fluxo de fluidos, como ar ou líquidos. Ela consiste em um disco que gira em torno de um eixo, controlando assim a quantidade de fluido que pode passar através dela. Essas válvulas são frequentemente usadas em aplicações industriais, automotivas e até mesmo em sistemas de aquecimento, ventilação e ar condicionado (HVAC). As válvulas borboleta são escolhidas por várias razões em diferentes aplicações: Controle de Fluxo: Elas são usadas para regular o fluxo de fluidos em tubulações, permitindo aumentar ou diminuir a quantidade de líquido ou gás que passa através do sistema. Rápida Atuação: Em comparação com algumas outras válvulas, as válvulas borboleta podem ser operadas rapidamente, o que é útil em situações que exigem ajustes frequentes ou resposta rápida a mudanças nas condições de processo. Menor Peso e Espaço: Em muitos casos, as válvulas borboleta são mais leves e ocupam menos espaço do que outros tipos de válvulas, tornando-as ideais para aplicações onde o peso e o espaço são preocupações. Custos Mais Baixos: Elas tendem a ser mais econômicas em comparação com algumas outras válvulas, tornando-as uma escolha popular em muitas indústrias. Facilidade de Manutenção: As válvulas borboleta geralmente têm poucas peças móveis e podem ser desmontadas facilmente para manutenção e reparo. Aplicações Diversas: Podem ser encontradas em uma ampla variedade de aplicações, desde sistemas de abastecimento de água até processos industriais complexos.
A Válvula Borboleta Bi Excêntrica possui projeto versátil, que introduz diversas inovações que diferenciam das demais válvulas existentes no mercado, busca atender com excelência todo o mercado de saneamento e suas necessidades. Com grande vantagem de substituir a vedação no corpo, proporcionando fácil manutenção e longa vida útil. SEDE DE VEDAÇÃO A sede de vedação substituível em elastômetro é encaixada ao corpo e fixada através de anel de retenção. PREME GAXETA Preme que possibilita ajustes das gaxetas sem a remoção do acionamento da válvula. CORPO DA VÁLVULA Construído por uma única peça fundida com batente incorporado ao corpo da válvula, atende às principais normas de furação e montagem entre flanges. • TIPO WAFER: DN 2″ – 24″ • TIPO FLANGEADA: DN 3″ – 72″ • CONSTRUÇÃO: ABNT 15768 | AWWA C504 | ISO 5752 S13 E S20 | API 609B • MATERIAL DE CORPO: Ferro fundido nodular, aço carbono, aço inox, outros. • MATERIAL DE DISCO: Ferro fundido nodular, aço carbono, aço inox, outros. • SEDE: EDPM | BUNA – N | POLIURETANO,outros. • CLASSE DE PRESSÃO: PN 10 – PN 25 / 150# / 300#, outros. • INSTALAÇÃO: NBR 7675 | ISO 2531 | ANSI \ AWWA
A válvula borboleta, assim como a válvula esfera é muito utilizado na indústria, porém só podem ser utilizadas para baixas pressões. devido ao seu movimento ser […]
Válvula Borboleta Concêntrica
A válvula borboleta foi projetada dentro dos padrões internacionais atendendo a Norma API 609 e oferece uma ampla variedade de opções para suas necessidades de válvulas industriais. As aplicações típicas para este tipo de válvula incluem ventilação, ar condicionado, processamento químico e petroquímico, indústria açucareira, alimentação e bebidas, geração de energia, celulose e papel.Fornecida em aço inox (304 E 316). Vedações: EPDM, Viton. Atóxicas, grau alimentício Testes: ISO 5208, MSS SP 72, BS EN ISO 12266 Acabamento: Polido sanitário, rugosidade Ra 0,8 μm. Eletropolido mediante consulta. Temperatura de Trabalho: EPDM: 40 a 140ºC, Viton: 18 a 204ºC Material: ASTM A 351 - Inox Tipo 304, ASTM A 351 - Inox Tipo 316, ASTM A 351 - Inox Tipo 316L
Descrição
Válvula de bloqueio e controle de fluxo indicada para gases ou líquidos. Conexão tipo Wafer para flange 150 conforme ASME B16.5. Acionamento por alavanca com posicionador graduado. Indicada para fluidos com altas vazões a pressões moderadas. Válvula com furação ISO para acionamento por Atuadores Elétricos ou Pneumáticos e Caixa Redutora. Conexão: FLANGE ASME B16.5 CLASSE 150 Corpo: Ferro Nodular (GGG 50) Ferro Cinzento (GG 25) Disco: CF8 Nodular + Níquel Haste: 304 420 Temperatura máxima de trabalho: - Vedação EPDM: 110ºC - Vedação BUNA-N: 90ºCDetalhes do Produto: Tipo: Válvulas 5/2 de atuação pneumática ou elétrica, com atuador manual mono e biestável; Montagem: Unitária, em uso múltiplo através do distribuidor de alimentação ou Base manifold Conexões: De trabalho: G 1/8” G 1/4” G 3/4” .....- De pilotagem: M5x0,8; Temperatura ambiente: -5...50 °C (23...122 °F); Temperatura do fluido: -10...60 °C (14...140 °F); Fluido: Ar comprimido filtrado (recomenda-se lubrificação - Gases inertes; Vazão nominal: 1000 l/min (0,1,016 Cv); Materiais: Corpo de zamac, distribuidor de alumínio, guarnições de NBR (borracha nitrílica);
A válvula de alívio pressão e vácuo é um dispositivo destinado a realizar o controle de direção, volume e pressão de fluidos nos circuitos hidráulicos, sendo um tipo de válvula essencial para proteger tanques, colunas de fracionamento e vasos de pressão contra a de sobre pressão e ou vácuo gerado durante o processo.
