Atuadores Pneumáticos são dispositivos que convertem a energia armazenada no ar comprimido em um movimento mecânico. Pode utilizar ar atmosférico, gás pressurizado ou uma mistura dos dois, que será contido em um cilindro ou câmara para expandir e acumular energia pneumática. Ao ser liberado de forma direcionada, ele move um pistão, engrenagem ou outro mecanismo, que realizará uma determinada função. Dependendo do movimento realizado pelo atuador pneumático, ele pode ser dividido em dois principais tipos. Se a ação executada for mover um pistão em linha reta, em uma única direção, ele é classificado como linear. Caso o movimento seja em círculo, ele é do tipo rotativo — que é o tema explorado neste artigo.
Características do atuador pneumático rotativo:
Atuadores pneumáticos rotativos são equipamentos versáteis, por terem uma montagem simples, serem compactos e bastante resistentes. Por realizarem uma ação circular, são muito menos limitados do que atuadores lineares, sendo capazes de criar movimentos repetidos de forma consistente. Em geral, esta rotação tem um ângulo de até 90 graus, mas algumas aplicações podem exigir um ângulo de até 180 graus. Graças a estas características, este dispositivo é normalmente indicado para a automação de sistemas que precisam de um movimento angular, incluindo no controle de válvulas de processo de ¼ de volta, como as do tipo borboleta, esfera, macho e outras. Outra qualidade importante é sua capacidade de produzir um alto torque instantâneo em qualquer direção, o que o torna capaz de realizar ações como levantar, abaixar, abrir, fechar, indexar ou transferir objetos.Todos estes elementos fazem dos atuadores pneumáticos rotativos essenciais na automação de diversos processos onde há a necessidade de controle de válvulas, incluindo nas indústrias de robótica, de plástico e borracha, de energia, metalúrgica, automotiva, na agricultura e em linhas de produção em geral, apenas para citar algumas.
Vantagens do atuador pneumático rotativo:
Como citado anteriormente, atuadores pneumáticos rotativos são componentes de montagem fácil. Funcionam em um conjunto de componentes de tamanho compacto, de peso reduzido e com funcionamento simples, o que torna seu manuseio mais acessível. Apesar de seu tamanho compacto e estrutura simples, outra vantagem deste tipo de equipamento é que ele é capaz de gerar um torque alto de forma instantânea — uma qualidade essencial em diversos tipos de processos. Um dos principais benefícios que estes dispositivos garantem, no entanto, é a alta durabilidade, permitindo que sejam instalados em locais que seriam perigosos para trabalhadores, incluindo plantas e sistemas suspensos. Dependendo de seu material, podem também ser resistentes a materiais corrosivos. Apesar de toda a sua versatilidade, no entanto, estes dispositivos exigem pouca necessidade de manutenção, quando comparado a outros atuadores, ao mesmo tempo em que são uma opção de baixo custo para muitos sistemas de automação.Atuadores Pneumáticos S40 - S400. Combinando a mais recente tecnologia e design moderno que permite maior qualidade e desempenho, os Atuadores Pneumáticos são econômicos e estão em acordo com as diferentes normas nacionais e internacionais correspondendo as mais diversas especificações. Modelos: Simples e Dupla Ação Materiais: Liga de alumínio PMT: 2 ~ 8bar (0.2~0.8Mpa) TMO: -40°C ~+150°C O projeto simétrico do duplo-pistão da cremalheira e do pinhão permite a ação rápida e estável, alta precisão e potência, assim como a rotação reversa mudando a posição do pistão. O cilindro de alumínio de alta qualidade, o furo interno preciso e superfície externa anodizada endurecida por oxidação anódica + revestimento de teflon (opcional) permitem sua vida útil mais longa e baixo coeficiente de atrito O projeto integrado permite que todos os modelos de atuadores de Dupla e Simples Ação tenham o mesmo cilindro e tampa, o que facilita a alteração do modo de ação na montagem ou desmontagem. A segura montagem da mola facilita a montagem ou desmontagem das molas tanto na instalação quanto no local de atuação. Os dois parafusos de ajuste separados no lado externo, destinados à instalação do Atuador na válvula, permitem um ajuste fácil e preciso da posição ABERTA ou FECHADA da válvula. O indicador de posição multifuncional possui indicação visual no local. Sua conexão corresponde aos padrões VID / VIE3845 e NAMUR e permite a instalação e saída de todos os acessórios, como a caixa de interruptores de fim de curso, o posicionador elétrico e o sensor de posição. A interface da fonte de gás, padrão NAMUR, é capaz de instalar diretamente à válvula solenóide. A bucha e o anel de guia do pistão na parte traseira da cremalheira assim como o rolamento do eixo de saída impedem o atrito metal/metal e aumentam a lubrificação, resultando em maior vida de serviço. Todos os parafusos são feitos de aço inoxidável, resistente à corrosão. Em conformidade com as normas ISO5211 e SIN3337 (F03-F25).
O design compacto do cilindro de pino de simples ação e dupla ação da série WCJP e WCDJP minimiza o espaço de montagem.

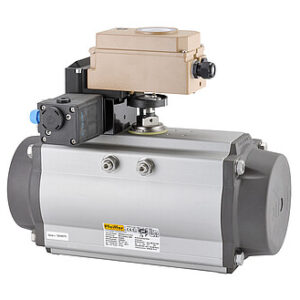

Informações Técnicas: O Atuador Rotativo série WAT, foi desenvolvido em conformidade com as mais recentes normas internacionais: ISO5211, DIN3337, VD/VDE3845 e NAMUR. Construídos com rolamentos de alta qualidade, resultando em baixos atritos, vida útil longa e ausência de ruídos. Com design moderno e compacto, o modelo de simples ação (retorno por mola) e dupla ação apresentam a mesma estrutura externa, o que facilita a instalação de acessórios. Seu pistão e tampas, são fabricados em alumínio fundido que possui alta resistência. Aplicação: Automação de linhas de produção; Controle de válvulas de processo; Robótica industrial; Indústria alimentícia; Indústria farmacêutica.
Magnético de série com perfurações para sensores embutidos. Regulação ângulo 0 – 190°, diâmetros Ø10 – Ø63 mm. Mesa rotativa de precisão com perfurações para montagem de carga. Orifício para a passagem de tubos e cabos, parafusos de regulação padrão e a pedido desaceleradores hidráulicos.

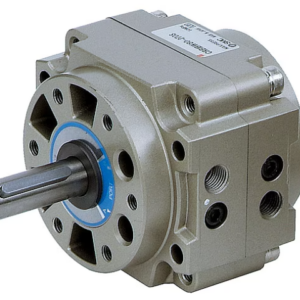

O atuador rotativo estilo palheta CRB1 é oferecido em 7 tamanhos *. Ângulos de rotação de até 270 são possíveis para toda a série. O estilo de palheta dupla oferecido na rotação 90 e 100 permite o dobro do torque da palheta única. Os rolamentos são usados em toda a série para suportar cargas axiais e radiais. Além disso, os pára-choques de borracha são usados internamente * tornando esta série altamente confiável. Os interruptores automáticos opcionais podem ser movidos para qualquer lugar ao longo da circunferência para permitir a montagem na posição mais apropriada para suas especificações.
- Atuador rotativo de novo estilo, tipo palheta
- Corpo compacto e compacto
- Aplicações de montagem direta possíveis
- Altamente confiável
- Portas laterais e axiais do corpo
- Posições de montagem automática irrestritas do interruptor
Modelo Corpo principal Unidade de comutação automática + 2 interruptores Conjunto do suporte do pé Ângulo de rotação 90 180 270 100 190 280 Palheta simples (S) CRB1BW100 3990 3880 3760 3980 3870 3735 165 1722
Detalhes do Produto:
USO
- Serviço de limitação
- Serviço de ligar/desligar
- Adsorção por oscilação de pressão (PSA)
- Atuador rotativo pneumático
USO
- Serviço de limitação
- Serviço de ligar/desligar
- Operação manual

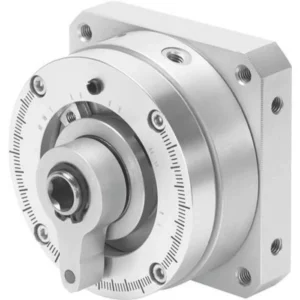

VERSÃOPadrão AÇÃO À PROVA DE FALHAS Reversível Informações técnicas
- Tamanho 12
- Ângulo de amortecimento 1.8 deg
- Faixa de ajuste ângulo de rotação 0 deg ... 270 deg
- Ângulo de rotação 0 deg ... 270 deg
- Amortecimento anéis/placas de amortecimento elásticos em ambos os lados
- Posição de instalação Indiferente
- Ajuste de precisão -6 deg
- Funcionamento de dupla ação
- Estrutura Aleta giratória
- Detecção de posição para o sensor de proximidade
- Símbolo 00991265
- Pressão operacional 0.2 MPa ... 1 MPa
- Pressão operacional 2 bar ... 10 bar
- Frequência de giro máx. a 6 bar2 Hz
- Meio de operação Ar comprimido conforme ISO 8573-1:2010 [7:-:-]
- Classe de resistência à corrosão KBK0 - sem resistência à corrosão
- Conformidade LABSVDMA24364-B1/B2-L
- Categoria para sala limpa Classe 6, conforme ISO 14644-1
- Temperatura ambiente -10 oC ... 60 oC
- Força axial máx.18 N
- Força radial máxima 45 N
- Torque teórico a 6 bar 1.25 Nm
- Momento de inércia permitido 0.005 kgm²
- Peso do produto 275 g
- Tipo de fixação Com rosca fêmea
- Conexão pneumáticaM5
- Indicação sobre os materiais Conformidade Ro HS
- Material do eixo do acionamento Aço niquelado
- Material vedações TPE-U(PU)
- Material corpo Liga de alumínio
Nota sobre materiais Compatível com RoHS Vedações de material TPE-U(PU) Tamanho 12 Posição de montagem opcional Projetar Cata-vento Símbolo 991.265 frequência de rotação a 0,6 MPa (6 bar, 87 psi) 2 Hz Classe de resistência à corrosão CRC 0 - Sem tensão de corrosão Força axial máxima 18 N Torque teórico a 0,6 MPa (6 bar, 87 psi) 1,25 nanômetro Tipo de montagem Através de rosca fêmea Eixo de acionamento de material Aço niquelado Carcaça de material Liga de alumínio forjado Ângulo de giro 0 graus ... 270 graus Modo de operação Dupla ação Detecção de posição Através de interruptor de proximidade Pressão de operação 2 bar ... 10 bar Meio operacional Ar comprimido de acordo com a norma ISO 8573-1:2010 [7:-:-] Temperatura ambiente -10 °C ... 60 °C Força radial máxima 45 N Peso do produto 240 gramas Conexão pneumática M5 Atuador Solenoide Equipamentos maquinas de sucos Vita Suco, Naturar Mix, Brassuco, Aquagel
Informação adicional
Peso 0,085 kg Tensão 24V Na indústria moderna, a eficiência e a precisão são essenciais para manter a competitividade e garantir a qualidade dos produtos. Nesse contexto, os atuadores elétricos desempenham um papel importante, já que convertem energia elétrica em movimento mecânico para controlar uma série de aplicações industriais. Com a crescente demanda por automação e o avanço das tecnologias, entender como maximizar a performance desses dispositivos se tornou essencial para gestores e engenheiros. Imagine que você concluiu que os atuadores elétricos são a melhor solução para otimizar a performance de seu equipamento e melhorar seu processo. Ótimo, certo?! Sim, mas então você poderá se deparar com muitas dúvidas para selecionar a melhor opção de produto para atender sua necessidade. Neste artigo e, com base no suporte que oferecemos aos nossos clientes, iremos aprofundar nessas questões que podem ajudar a esclarecer o assunto.
