Descrições técnicas

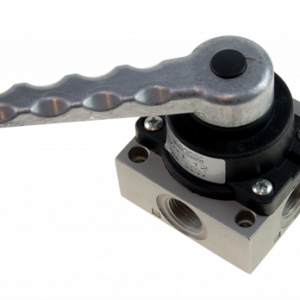

São válvulas Compactas, Robustas e Duráveis, com acionamentos manuais semi giratórios. Aplicados em equipamentos onde a operação tem muita repetição, requer o uso de luvas pesadas ou ficam expostas em ambientes com muita sujidade. Construídas na configuração de 4/3 CF (4 vias e 3 posições com Centro Fechado), permitem a movimentação de cilindros com paradas desejadas; com poucos componentes, são de fácil e rápida manutenção. Disponíveis em duas séries, podem ser interligadas por Conexões na Base ou nas Laterais. Na Série HV com as opções nas bitolas de 1/8”, 1/4", 1/2" e 1” BSP, e na Série VRTB com as bitolas de 1/4", 3/8”e 1/2" BSP.Detalhes Completo do Produto: O secador por refrigeração Titan Plus é um equipamento robusto, confiável e de custo-benefício imbatível, qualidades que o fazem líder no mercado de tratamento de ar comprimido há mais de 20 anos, com mais de 50 mil unidades em operação. Elimina totalmente a água, o óleo, e as partículas sólidas do ar comprimido, elevando a produtividade da sua empresa e a qualidade dos seus produtos e serviços. Por ser o único secador de ar do mercado que já possui os filtros coalescentes integrados no seu gabinete, o equipamento proporciona grande economia na aquisição, instalação e manutenção do sistema, além de máxima eficiência energética, com mínima queda de pressão. Outra exclusividade deste secador de ar Metalplan é o pós-filtro coalescente instalado no ponto mais frio, tornando-o insuperável na remoção de umidade. O equipamento é de fácil instalação e compatível com qualquer tipo, marca ou modelo de compressor, de pistão ou de parafuso.
- Energia (V/f/Hz) 220/01/60
- Com pré e pós-filtros integrados
- Trocador de calor em alumínio brasado
- ISO 50001: alta eficiência energética
- Ozone friendly: gás ecológico
- Purgador eletrônico programável
- Dispensa tubulação e mão de obra de instalação
- Válvula hot gas by-pass, anti-congelamento
- Baixa queda de pressão (perda de carga)
- Vazamento zero do fluido frigorífico
- Isolamento térmico sem perdas para o meio ambiente
- Construção vertical: máxima separação do condensado
Descrições técnicas

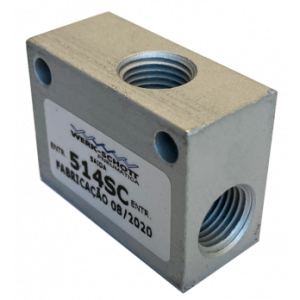

Conhecida como elemento “OU”, sua função lógica, a válvula alternadora tem também outros nomes, como válvula seletora de circuitos, valvula seletora de pressão maior, etc. Utilizada para processar sinais de comando, convergindo os mesmos, de diversos pontos de um circuito para um único; são versáteis e muito utilizadas, pois simplificam a funcionalidade de comandos de máquinas e equipamentos que tenham circuitos com lógica pneumática. Disponíveis nas bitolas de 1/8” e 1/4" BSP, operam com pressões de 1 à 10 Bar e temperaturas de -10 ⁰C à +80 ⁰C, são confeccionadas em alumínio com vedações de buna-N, podendo trabalhar com ar comprimido gases neutros.Descrições técnicas
O Sensor Digital de Pressão é um dispositivo eletrônico da família dos pressostatos, com construção especial. É um sofisticado conversor de sinal de pressão para sinal eletroeletrônico, comumente chamado de sensor Digital de pressão. Construído com alta tecnologia, permite a visualização do valor da pressão em um display de LCD, com ajuste preciso e resposta rápida, obtendo a comutação instantânea nos valores programados. Disponíveis com a conexão de R 1/8”, atendem conforme o modelo, as faixas de pressão de -1 bar até +10 bar com saídas de sinais NPN, PNP e NPN/PNP. Atuam com tensões de Fonte de 12 à 24 Vcc, temperaturas de 0 ⁰C à 50 ⁰C, permitem a fixação direta através da rosca de conexão, suporte ou ainda moldura para painel e são equipados com cabo de 2 mts. Podem ser utilizados em circuitos de ar comprimido filtrado e gases inertes (não corrosivos e não explosivos). Frequentemente utilizados em automações onde se necessita o monitoramento das pressões, determinando partida, sequência de operações, sinalizações, segurança, e demais ações dependentes de parâmetros de pressão. Referência - Descrição do Produto DPS-201RN: SENSOR DE PRES DIG WS FAIXACOMPOSTA -100 ~ 100 KPA R1/8 NPN - 1 Bar (Vácuo) à +1 Bar DPS-201RP: SENSOR DE PRES DIG WS FAIXACOMPOSTA -100 ~ 100 KPA R1/8 PNP - 1 Bar (Vácuo) à +1 Bar DPS-210RN: SENSOR DE PRES DIG WS FAIXA POSITIVA -100 ~ 1000 KPA R1/8NPN - 1 Bar (Vácuo) à +10 Bar DPS-210RP: SENSOR DE PRES DIG WS FAIXA POSITIVA -100 ~ 1000 KPA R1/8 PNP - 1 Bar (Vácuo) à +10 Bar DPS-301RX: SENSOR DE PRES DIG WS FAIXA COMP -100 ~ 100 KPA R1/8 NPN/PNP - 1 Bar (Vácuo) à +1 Bar DPS-310RX: SENSOR DE PRES DIG WS FAIXA POSI -100 ~ 1000 KPA R1/8 NPN/PNP - 1 Bar (Vácuo) à +10 Bar PSO-B02: SUPORTE FIXADOR SENSOR PRESSAO DIGITAL DPSSão componentes que convertem sinais magnéticos em sinais elétricos. Instalados externamente na camisa, com suportes ou canais, ao longo do curso do cilindro, detectam o êmbolo magnético, determinando a posição à sinalizar. Com o sinal elétrico de saída, pode-se ligar bobinas, sinalizadores, alarmes, relés, contatores, temporizadores, etc. Executando funções e sequências, em circuitos eletropneumáticos, de máquinas e equipamentos industriais. Disponíveis com 3 fios e contato NA PNP com led sinalizador. Obs: Além dos cilindros, podem também, serem utilizados em pontos de mecanismos, desde que haja um imã permanente, na interface de referência à sinalizar, ex: carros em barramentos, cabeçotes móveis, limitadores de cursos, posicionadores, etc.

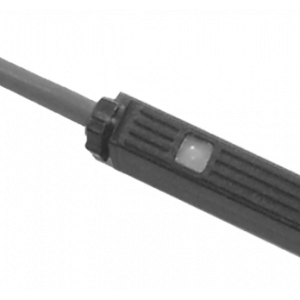

São componentes que convertem sinais magnéticos em sinais elétricos. Instalados externamente na camisa, com suportes ou canais, ao longo do curso do cilindro, detectam o êmbolo magnético, determinando a posição à sinalizar. Com o sinal elétrico de saída, pode-se ligar bobinas, sinalizadores, alarmes, relés, contatores, temporizadores, etc. Executando funções e sequências, em circuitos eletropneumáticos, de máquinas e equipamentos industriais. Disponíveis com 2 fios com led sinalizador. Obs: Além dos cilindros, podem também serem utilizados em pontos de mecanismos, desde que haja um imã permanente, na interface de referência à sinalizar, ex: carros em barramentos, cabeçotes móveis, limitadores de cursos, posicionadores, etc.
Separador de Condensado SA – Alta Eficiência na Remoção de Condensado
O Separador de Condensado SA, um produto da linha PURO da HB Ar Comprimido, combina duas técnicas de eficiência comprovada – em primeiro lugar a ação centrífuga e em segundo lugar a separação por impacto – para remover grandes quantidades de água dos sistemas de ar comprimido, além disso com a vantagem adicional de também retirar resíduos e de desgaste da tubulação. Seu desenho apresenta eficiência acima de 99% na vazão de trabalho projetada, ultrapassando portanto, o desempenho dos separadores tradicionais de baixa tecnologia.Vantagens:
• Alta eficiência na remoção de condensado; • Manutenção simples; • Grandes faixas de vazões de trabalho; • Pressão diferencial muito baixa; • Dreno automático; • Carcaça leve em alumínio fundido ou aço carbono; • Remoção de resíduos de ferrugem e de desgaste da tubulação.Modelos:
SA10G, SA15G, SA25G, SA50G, SA100G, SA250G, SA800GN, SA800F, SA1000F, SA1800F SA3000F, SA4800F e SA7200F Catalogo_Separador_de_Condensado_Sa_produtos DDADescrições técnicas
Série de Válvulas com a bitola de 1/4” BSP, são robustas, tem designer moderno, ótimo desempenho e fácil manutenção. A vedação é obtida através de anéis de borracha nitrílica e a construção tipo carretel possibilita o emprego tanto para ar comprimido quanto para vácuo, os atuadores diponíveis são: rolete/mola, pino/mola, botão/mola, botão/trava, botão auto centrante (CF, CAN e CAP), alavanca/mola, alavanca trava, alavanca autocentrante (CF, CAN e CAP), pedal/mola, pedal/trava, pedal autocentrante (CF, CAN, CAP). Disponíveis nas versões de 2 e 3 posições, com 3 ou 5 vias , permitem o comando direto de atuadores ou indiretamente, emitindo sinais de pilotagem, para outras válvulas; ideiais para montagens de circuitos pneumáticos complexos.Família de mini válvulas, com bitola de 1/8” BSP, disponíveis nas versões de 2/2 e 3/2 vias NF, são construídas em alumínio e vedações em buna N, com variados tipos de acionamentos: alavanca, botão, gatilho, rolete, pino e piloto, e com retorno por mola, pressão ou trava. Trabalham com pressão de até 10 Bar e temperaturas de -10 ⁰C à +80 ⁰C, são robustas, duráveis, fácil manutenção e necessitam de pequenas forças de acionamentos. Utilizadas para comandar cilindros de simples ação e emitir sinais de comando para outras válvulas, conforme solicitam os circuitos pneumáticos industriais.
Pertencem à família de micro válvulas com versões de 2/2 e 3/2 Vias NF na bitola M5, disponíveis com diversos acionamentos, como: botões de cores variadas, alavancas, pino, gatilho, rolete, esfera e seletora longa; permitem comandar cilindros de simples ação e emitir sinais de pilotagem para outras válvulas maiores. Construídas em alumínio e vedações em buna N, são resistentes, duráveis e de fácil manutenção. Trabalham com pressões de até 8,5 Bar e temperaturas de -10 ⁰C à +80 ⁰C e são adequadas para montagem em painéis de comando.
Descrições técnicas
Estas válvulas, disponíveis nas versões 3 e 5 vias, de concepção moderna e dimensões reduzidas, operam com ar comprimido, mas em casos especiais podem ser fabricadas para operar com vácuo ou óleo. As válvulas da série 5000, também chamadas de válvulas miniatura, possuem um sistema de haste tipo carretel balanceado, que desliza por anéis e espaçadores, eliminando variações nos esforços dos atuadores, decorrentes de variações na pressão do ar que passa pelo corpo da válvula. Todos os atuadores são intercambiáveis. Para se desmontar a válvula, retira-se o atuador e assim todo o conjunto interno sai facilmente do corpo da válvula. As válvulas da série 5000, devido ao seu tamanho reduzido, também são utilizadas para comandar outras válvulas. As válvulas desta série com atuadores mecânicos, rolete, gatilho e pino, podem ser acionadas por elementos mecânicos móveis, de cilindros ou máquinas, para possibilitar um sinal de comando. Esta série de válvulas admite retorno por mola, piloto, piloto diferencial, solenóide, mecânico ou muscular. Aplicações As válvulas da série 5000 são válvulas de 3 e 5 vias, de 2 posições, usadas para acionamento de cilindros de simples ação (3 vias) ou dupla ação (5 vias) e/ou para comandar válvulas de grande porte, ideais para montagem de circuitos pneumáticos complexos.São elementos conversores de pressão do ar em movimento linear com força, capazes de realizar trabalhos variados. Com cabeçotes otimizados e tecnologicamente desenvolvidos, em moderno ferramental e injeção própria, usinados em maquinários de última geração, agregam qualidade e segurança ao produto final. Os cilindros normalizados ISO, possuem uma grande família, com variações de perfis de camisas, tipos construtivos e acessórios variados. Disponíveis nos diâmetros de 32 à 320 mm e versões: básico, haste passante, com êmbolo magnético, regulagens de curso, etc...São utilizados nas mais diversas aplicações industriais e são intercambiáveis, com os demais similares do mercado.
