Descrições técnicas
A Válvula de Retenção possui 2 vias, é uma válvula de Bloqueio com o sentido unidirecional e devido ao tipo construtivo, de Assento Plano, Cônico ou Esférico, permite estanqueidade, numa linha de fluxo, característica necessária em inúmeros circuitos de comando pneumático. A Werk-Schott dispõe de vários modelos e tipos construtivos, para que melhor se adaptem à cada aplicação, como:- Retenção Simples metálica, com roscas fêmeas.
- Retenção em Linha, com encaixe para tubos.
- Retenção na Desconexão, com rosca macho e encaixe para tubo.
- Retenção Pilotada, com uma das roscas macho e a outra fêmea. Possui um pórtico de pilotagem para desbloqueio.
Descrições técnicas
1 1/2" / Conexão de Compressão Integral Válvula de pulso operada por diafragma; de alta vazão e rápida abertura; com Conexão de Compressão Integral. Aplicação: Em sistemas de filtros de manga; limpeza por pulso/jato de ar. Sistemas de coletores de pó e equipamentos para controle de poluição do ar.Descrições técnicas

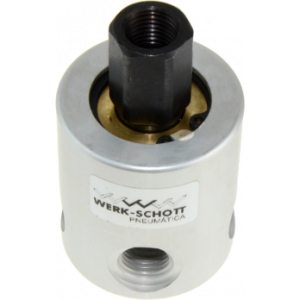

A união rotativa é um distribuidor múltiplo, com 1 entrada axial de 1/4" NPT e 4 saídas radiais na Bitola de 1/4" BSP, que interliga um ponto fixo (alimentação) à quatro pontos móveis (saídas). Construído em corpo de alumínio, eixo em aço, mancal de latão e vedações em buna N, possui rolamento interno que reduz os atritos e prolonga a vida útil do equipamento. Trabalha com pressões até 10 bar, temperatura de -10 ⁰C à + 60 ⁰C e rotações até 30 rpm (rotações por minuto). Utilizado em para interligar um ponto de alimentação fixo à outros pontos móveis giratórios, evitando a torção de tubos. São peças especialmente projetadas para aplicações onde o equipamento requer movimento, curvatura e torção de tubos. Aplicados em mesas rotativas, mancais, carrosséis, cabeçotes oscilantes, etc.Descrições técnicas
São válvulas Compactas, Robustas e Duráveis, com acionamentos manuais semi giratórios. Aplicados em equipamentos onde a operação tem muita repetição, requer o uso de luvas pesadas ou ficam expostas em ambientes com muita sujidade. Construídas na configuração de 4/3 CF (4 vias e 3 posições com Centro Fechado), permitem a movimentação de cilindros com paradas desejadas; com poucos componentes, são de fácil e rápida manutenção. Disponíveis em duas séries, podem ser interligadas por Conexões na Base ou nas Laterais. Na Série HV com as opções nas bitolas de 1/8”, 1/4", 1/2" e 1” BSP, e na Série VRTB com as bitolas de 1/4", 3/8”e 1/2" BSP.Detalhes Completo do Produto: O secador por refrigeração Titan Plus é um equipamento robusto, confiável e de custo-benefício imbatível, qualidades que o fazem líder no mercado de tratamento de ar comprimido há mais de 20 anos, com mais de 50 mil unidades em operação. Elimina totalmente a água, o óleo, e as partículas sólidas do ar comprimido, elevando a produtividade da sua empresa e a qualidade dos seus produtos e serviços. Por ser o único secador de ar do mercado que já possui os filtros coalescentes integrados no seu gabinete, o equipamento proporciona grande economia na aquisição, instalação e manutenção do sistema, além de máxima eficiência energética, com mínima queda de pressão. Outra exclusividade deste secador de ar Metalplan é o pós-filtro coalescente instalado no ponto mais frio, tornando-o insuperável na remoção de umidade. O equipamento é de fácil instalação e compatível com qualquer tipo, marca ou modelo de compressor, de pistão ou de parafuso.
- Energia (V/f/Hz) 220/01/60
- Com pré e pós-filtros integrados
- Trocador de calor em alumínio brasado
- ISO 50001: alta eficiência energética
- Ozone friendly: gás ecológico
- Purgador eletrônico programável
- Dispensa tubulação e mão de obra de instalação
- Válvula hot gas by-pass, anti-congelamento
- Baixa queda de pressão (perda de carga)
- Vazamento zero do fluido frigorífico
- Isolamento térmico sem perdas para o meio ambiente
- Construção vertical: máxima separação do condensado
Descrições técnicas
Conhecida como elemento “OU”, sua função lógica, a válvula alternadora tem também outros nomes, como válvula seletora de circuitos, valvula seletora de pressão maior, etc. Utilizada para processar sinais de comando, convergindo os mesmos, de diversos pontos de um circuito para um único; são versáteis e muito utilizadas, pois simplificam a funcionalidade de comandos de máquinas e equipamentos que tenham circuitos com lógica pneumática. Disponíveis nas bitolas de 1/8” e 1/4" BSP, operam com pressões de 1 à 10 Bar e temperaturas de -10 ⁰C à +80 ⁰C, são confeccionadas em alumínio com vedações de buna-N, podendo trabalhar com ar comprimido gases neutros.Descrições técnicas
O Sensor Digital de Pressão é um dispositivo eletrônico da família dos pressostatos, com construção especial. É um sofisticado conversor de sinal de pressão para sinal eletroeletrônico, comumente chamado de sensor Digital de pressão. Construído com alta tecnologia, permite a visualização do valor da pressão em um display de LCD, com ajuste preciso e resposta rápida, obtendo a comutação instantânea nos valores programados. Disponíveis com a conexão de R 1/8”, atendem conforme o modelo, as faixas de pressão de -1 bar até +10 bar com saídas de sinais NPN, PNP e NPN/PNP. Atuam com tensões de Fonte de 12 à 24 Vcc, temperaturas de 0 ⁰C à 50 ⁰C, permitem a fixação direta através da rosca de conexão, suporte ou ainda moldura para painel e são equipados com cabo de 2 mts. Podem ser utilizados em circuitos de ar comprimido filtrado e gases inertes (não corrosivos e não explosivos). Frequentemente utilizados em automações onde se necessita o monitoramento das pressões, determinando partida, sequência de operações, sinalizações, segurança, e demais ações dependentes de parâmetros de pressão. Referência - Descrição do Produto DPS-201RN: SENSOR DE PRES DIG WS FAIXACOMPOSTA -100 ~ 100 KPA R1/8 NPN - 1 Bar (Vácuo) à +1 Bar DPS-201RP: SENSOR DE PRES DIG WS FAIXACOMPOSTA -100 ~ 100 KPA R1/8 PNP - 1 Bar (Vácuo) à +1 Bar DPS-210RN: SENSOR DE PRES DIG WS FAIXA POSITIVA -100 ~ 1000 KPA R1/8NPN - 1 Bar (Vácuo) à +10 Bar DPS-210RP: SENSOR DE PRES DIG WS FAIXA POSITIVA -100 ~ 1000 KPA R1/8 PNP - 1 Bar (Vácuo) à +10 Bar DPS-301RX: SENSOR DE PRES DIG WS FAIXA COMP -100 ~ 100 KPA R1/8 NPN/PNP - 1 Bar (Vácuo) à +1 Bar DPS-310RX: SENSOR DE PRES DIG WS FAIXA POSI -100 ~ 1000 KPA R1/8 NPN/PNP - 1 Bar (Vácuo) à +10 Bar PSO-B02: SUPORTE FIXADOR SENSOR PRESSAO DIGITAL DPSSão componentes que convertem sinais magnéticos em sinais elétricos. Instalados externamente na camisa, com suportes ou canais, ao longo do curso do cilindro, detectam o êmbolo magnético, determinando a posição à sinalizar. Com o sinal elétrico de saída, pode-se ligar bobinas, sinalizadores, alarmes, relés, contatores, temporizadores, etc. Executando funções e sequências, em circuitos eletropneumáticos, de máquinas e equipamentos industriais. Disponíveis com 3 fios e contato NA PNP com led sinalizador. Obs: Além dos cilindros, podem também, serem utilizados em pontos de mecanismos, desde que haja um imã permanente, na interface de referência à sinalizar, ex: carros em barramentos, cabeçotes móveis, limitadores de cursos, posicionadores, etc.
São componentes que convertem sinais magnéticos em sinais elétricos. Instalados externamente na camisa, com suportes ou canais, ao longo do curso do cilindro, detectam o êmbolo magnético, determinando a posição à sinalizar. Com o sinal elétrico de saída, pode-se ligar bobinas, sinalizadores, alarmes, relés, contatores, temporizadores, etc. Executando funções e sequências, em circuitos eletropneumáticos, de máquinas e equipamentos industriais. Disponíveis com 2 fios com led sinalizador. Obs: Além dos cilindros, podem também serem utilizados em pontos de mecanismos, desde que haja um imã permanente, na interface de referência à sinalizar, ex: carros em barramentos, cabeçotes móveis, limitadores de cursos, posicionadores, etc.
Separador de Condensado SA – Alta Eficiência na Remoção de Condensado
O Separador de Condensado SA, um produto da linha PURO da HB Ar Comprimido, combina duas técnicas de eficiência comprovada – em primeiro lugar a ação centrífuga e em segundo lugar a separação por impacto – para remover grandes quantidades de água dos sistemas de ar comprimido, além disso com a vantagem adicional de também retirar resíduos e de desgaste da tubulação. Seu desenho apresenta eficiência acima de 99% na vazão de trabalho projetada, ultrapassando portanto, o desempenho dos separadores tradicionais de baixa tecnologia.Vantagens:
• Alta eficiência na remoção de condensado; • Manutenção simples; • Grandes faixas de vazões de trabalho; • Pressão diferencial muito baixa; • Dreno automático; • Carcaça leve em alumínio fundido ou aço carbono; • Remoção de resíduos de ferrugem e de desgaste da tubulação.Modelos:
SA10G, SA15G, SA25G, SA50G, SA100G, SA250G, SA800GN, SA800F, SA1000F, SA1800F SA3000F, SA4800F e SA7200F Catalogo_Separador_de_Condensado_Sa_produtos DDADescrições técnicas
Série de Válvulas com a bitola de 1/4” BSP, são robustas, tem designer moderno, ótimo desempenho e fácil manutenção. A vedação é obtida através de anéis de borracha nitrílica e a construção tipo carretel possibilita o emprego tanto para ar comprimido quanto para vácuo, os atuadores diponíveis são: rolete/mola, pino/mola, botão/mola, botão/trava, botão auto centrante (CF, CAN e CAP), alavanca/mola, alavanca trava, alavanca autocentrante (CF, CAN e CAP), pedal/mola, pedal/trava, pedal autocentrante (CF, CAN, CAP). Disponíveis nas versões de 2 e 3 posições, com 3 ou 5 vias , permitem o comando direto de atuadores ou indiretamente, emitindo sinais de pilotagem, para outras válvulas; ideiais para montagens de circuitos pneumáticos complexos.Família de mini válvulas, com bitola de 1/8” BSP, disponíveis nas versões de 2/2 e 3/2 vias NF, são construídas em alumínio e vedações em buna N, com variados tipos de acionamentos: alavanca, botão, gatilho, rolete, pino e piloto, e com retorno por mola, pressão ou trava. Trabalham com pressão de até 10 Bar e temperaturas de -10 ⁰C à +80 ⁰C, são robustas, duráveis, fácil manutenção e necessitam de pequenas forças de acionamentos. Utilizadas para comandar cilindros de simples ação e emitir sinais de comando para outras válvulas, conforme solicitam os circuitos pneumáticos industriais.
