São cilindros especiais, de simples ação com retorno por mola, em vários tipos construtivos, para se adaptar melhor às diversas aplicações. Desenvolvidos, inicialmente para a indústria moveleira, atualmente são utilizados nos demais setores industriais. Com cursos reduzidos e diâmetros de 1” e 2”, são largamente aplicados na movelaria para fixação rápida de placas e peças de madeira, em mesas de trabalho e dispositivos, permitindo operações seguras e precisas. De construção, simples e robusta, em corpo de alumínio e vedação em Buna-N, operam com ar comprimido filtrado e lubrificado, em pressões de até 10 bar e temperaturas de – 10 ⁰C à +80 ⁰C. Entre as principais vantagens de se utilizar o cilindro fixador, destacam-se sua prolongada vida útil e reduzida taxa de manutenções, com a troca dos reparos, rápida e intuitiva.
Cilindro oval de dimensões compactas com amortecimento pneumático regulável de série e haste não rotativa; além disso, a sua forma permite a montagem de vários cilindros com dimensões reduzidas (na largura).
Descrição do Produto

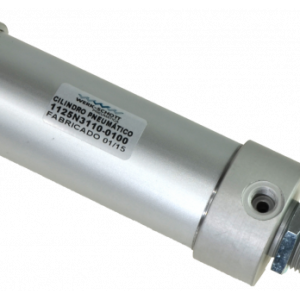

A linha de cilindros ISO 6432 e ISO 15552 expande-se com a introdução de novos cursos disponíveis e versões dupla ação com mola. O curso máximo das versões SE (simples ação) do ISO 6432 com Ø 16-20-25 agora disponível como padrão, vai até 100 mm, tanto para cilindro de haste avançada, quanto de haste recuada. Além disso, para ISO 6432 (Ø 16-20-25) e para todas as séries ISO 15552 (Ø32-40-50-63) também as versões DE( dupla ação) com mola serão introduzidas como padrão, tanto na versão haste avançada, quanto na versão haste recuada. Dispomos de Produtos Para Alta e Baixa TemperaturaDescrições técnicas:

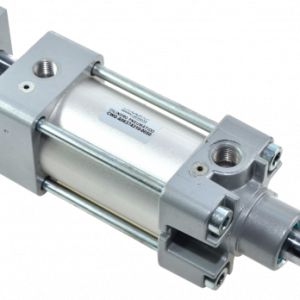

Os Cilindros Pneumáticos da Série NCWU são projetados conforme as normas ISO 6431, VDMA 24562 e ISO 15552, garantindo alta qualidade e confiabilidade para aplicações industriais. Fabricados com materiais resistentes e design ajustável, oferecem curso regulável e desempenho superior em uma ampla gama de operações pneumáticas. Versões e Configurações:- Tubo redondo com tirantes ocultos ou tubo perfilado com canal para sensores.
- Disponibilidade de acessórios como cantoneiras, flanges, articulações, munhões, e sensores magnéticos.
- Opção de sanfona de proteção (exceto para diâmetros de 32 e 40 mm).
- Ampla gama de acessórios e configurações.
- Construção robusta com materiais de alta durabilidade.
- Facilidade de montagem e manutenção.
- Compatível com sensores magnéticos para automação avançada.
São cilindros de montagem especial, construídos sem haste e utilizados em instalações com espaços limitados, permitem longos cursos em comprimentos reduzidos. Acionados por ar comprimido, deslocando o êmbolo interno que atrelado ao carro externo, por uma fita, permitem os movimentos; que devem ser guiados externamente, sempre que necessário. Concebidos em alumínio, vedações em NBR ou viton e plásticos de engenharia, trabalham com pressões de 0,5 à 8 bar e temperaturas de -10 ⁰C à +80 ⁰C. Dispoem de conexões em tres posições nos cabeçotes com roscas M5, 1/8” e 1/4" BSP, conforme as diâmetros Ø16,Ø25, Ø32, Ø40 e Ø50 mm e são equipados com êmbolos magnéticos, permitindo a utilização de sensores ao longo do curso, além de diversos acessórios para fixação. Com as características de redução de espaço, alta velocidade e longas Distâncias, podem ser instalados em qualquer posição, observando a fixação, o alinhamento e a distribuição das cargas, para melhor eficiência do conjunto mecânico, solucionam as mais variadas aplicações em máquinas e equipamentos industriais.

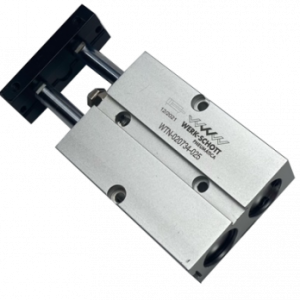

Atuadores compactos de dupla ação, com êmbolos duplos e hastes paralelas, com buchas guia, com êmbolo magnético e com amortecimento fixo nos finais de curso.
Informações Gerais: Cursos disponíveis: Ø16 à 32 = 10, 20, 30, 40, 50, 60, 70, 80, 90, 100, 125, 150, 175, 200 mmDescrições técnicas

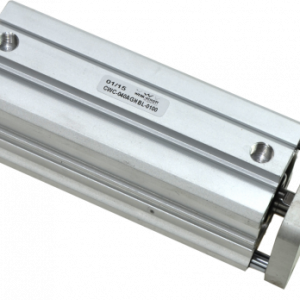

São elementos conversores da pressão do ar em movimento linear com força, capazes de realizar trabalhos variados. Os cilindros compactos, possuem uma grande família, com variações de perfis de camisas. Tendo como diferencial, o comprimento menor, são adequados para aplicações em espaços reduzidos. Utilizando tecnologia de ponta, desde o projeto até os testes finais, garantem a qualidade e desempenho do produto. Apresentados, conforme o modelo, em vários tipos construtivos: dupla Acão, haste passante, haste passante com regulagem de curso de avanço. Todos com opções de vedações, êmbolo magnético, pontas de haste com roscas macho ou fêmea, com e sem Amortecimento, atendem os mais variados requisitos de projetos de máquinas e equipamento. Diâmetros de16 à 80 mm, oferece opção de curso regulável no avanço.Dupla ação com ou sem amort. ajustável

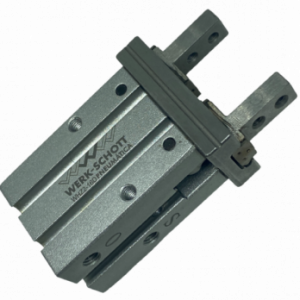

Aplicadas em manipulação e fixação de peças para diversos segmentos de automação. Pode-se obter de 3,5 a 47 kgf de força a 6 bar de pressão, dependendo do seu tamanho. Fornecidas nos diâmetros internos de 10,16, 20 e 25 mm, dupla ação. Conhecida como mandíbulas de ferramentas ou dedos, a garra paralela é muito utilizada acoplada em braços de robôs para que assim possa pegar e movimentar peças de lugares difíceis, o que melhora a ergonomia e minimiza o risco de ferimento do trabalhador.

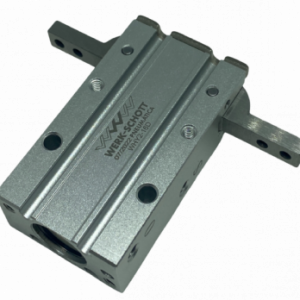

Aplicadas em manipulação e fixação de peças para diversos segmentos de automação. Pode-se obter de 3,5 a 47 kgf de força a 6 bar de pressão, dependendo do seu tamanho. fornecidas nos diâmetros internos de 10,16, 20 ,25, 32 e 40 mm, dupla ação. Conhecida como mandíbulas de ferramentas ou dedos, a garra paralela reta é muito utilizada acoplada em braços de robôs para que assim possa pegar e movimentar peças de lugares difíceis, o que melhora a ergonomia e minimiza o risco de ferimento do trabalhador.

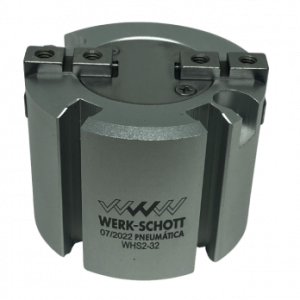

Aplicadas em manipulação e fixação de peças para diversos segmentos de automação. Pode-se obter de 3,5 a 47 kgf de força a 6 bar de pressão, dependendo do seu tamanho. Fornecidas nos diâmetros internos de 16, 20 ,25, 32,40 e 50 mm, dupla ação, de 2, 3 ou 4 dedos. Conhecida como mandíbulas de ferramentas ou dedos, a garra paralela com dedos é muito utilizada acoplada em braços de robôs para que assim possa pegar e movimentar peças de lugares difíceis, o que melhora a ergonomia e minimiza o risco de ferimento do trabalhador. - Compacta e Leve - Ciclo contínuo de trabalho - Lubrificação não necessária - Adequado para ambientes de poeira - Bobina com rotação de 360°

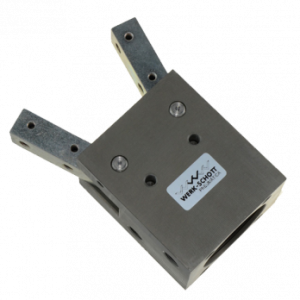

São atuadores pneumáticos que executam, através de um cilindro pneumático interno, movimentos que simulam a mão humana ao abrir e fechar as pinças, fixando ou liberando peças, nas mais variadas operações na manufatura em projetos da automação. Estes elementos, também conhecidos como mandíbulas ou dedos, são muito aplicados à robôs, manipuladores e dispositivos de transferência, posicionamento, encaixes, fixação, etc., de materiais em processos industriais. Fabricados em corpo de alumínio, garras de aço e vedações em buna N, estão disponíveis nas versões de dupla ação e simples ação, normal aberta e normal fechada, nas bitolas de diâmetros de 16, 20, 25, 32, 40 e 50 mm, com conexões M5 ou 1/8” BSP, conforme modelo. Operam com Pressões de 1,5 até 10 Bar e temperatura de -10 ⁰C à +70 ⁰C. Obs.: As pinças apresentam furações roscadas em suas faces, para receberem mordentes adequados aos formatos das peças a serem processadas
