- Diâmetro do êmbolo25 mmForça teórica a 6 bar, avanço295 NCurso50 mmAmortecimentoanéis/placas de amortecimento elásticos em ambos os ladosDetecção de posiçãopara o sensor de proximidade
Especificações técnicas
Diâmetros: 32, 40, 50, 63, 80, 100, 125, 160 e 200 mmPressão de Trabalho: Até 10 barTemperatura Ambiente: -10ºC a +80ºC (Bruna-N)-10ºC a +150ºC (Viton-N)Fluído: Ar comprimido filtradoHaste: Aço SAE 1045 Cromado ou Aço InoxidávelCabeçotes: AlumínioVedações: Buna-N (todos os diâmetros) ou Viton (todos os diâmetros) PU (disponível para os diâmetros de 32 a 100 mm.Camisa: Tubo de AlumínioÊmbolo: AlumínioSanfona de Proteção: Buna-NOs atuadores pneumáticos de rotação UNIVER incorporam várias características tecnológicas que oferecem um elevado grau de precisão e fiabilidade. O design mecânico robusto expande as possibilidades de aplicação destes atuadores na automação industrial.

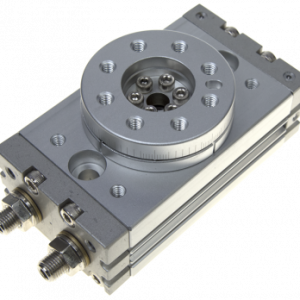

O Cilindro Rotativo de Mesa CRM é um atuador pneumático da família dos osciladores, dispositivos que permitem movimentos de giro do cabeçote, limitados à 190⁰. Através de 2 parafusos no topo do componente, pode-se selecionar o angulo do setor circular e a posição de operação. Equipado com êmbolo magnético, permite a utilização de sensores, que monitoram o funcionamento. Montado com rolamento, possui giro suave, com precisão de 0,01 mm, podendo operar nas posições - Vertical e Horizontal. Através do Furo Central, permite-se a passagem de Hastes, Fios, Tubos, etc. Disponíveis nos modelos 10, 20, 30 e 50, com cilindros internos nos diâmetros 15, 18, 21 e 25 mm, respectivamente. Possui amortecimento Fixo (batente de borracha) e trabalham com pressões de até 10 bar e Temperaturas de 0 ⁰C à 60 ⁰C. Com dimensão compacta, tem excelente estabilidade e acabamento, sendo intercambiáveis com a maioria dos similares do mercado. Utilizado nas mais variadas aplicações de automação, onde realizam, manipulações, posicionamentos, montagens, etc.

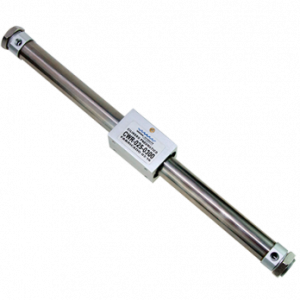

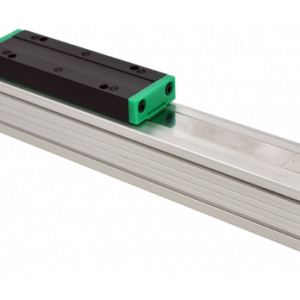

São cilindros de dupla ação especiais, destinados a aplicações onde há limitações de espaço nas instalações. Conhecidos como cilindros lineares com acoplamento magnético, permitem grandes cursos em espaços reduzidos. Movidos por ar comprimido ou gases neutros filtrados, lubrificados ou não, deslocam o êmbolo (interno) que arrasta o carro porta carga (externo), por atração magnética, realizando o deslocamento linear e rotativo (espiral), combinados se necessário, nas máquinas e equipamentos. Construídos em alumínio, tubo em inox e vedações em buna N, estão disponíveis nos diâmetros de 20, 25 e 32 mm, possuem amortecimento Fixo, trabalham com pressões de 1,5 à 7 bar e Temperaturas de 0 ⁰C à +60 ⁰C. Devido à sua característica construtiva, devem ter o deslocamento guiado e com forças de flexão reduzidas. Aplicados em operações de abertura e fechamento de portas e escotilhas, cortes de materiais, raspadores de barramentos e trilhos, transportes, etc.
São elementos conversores da pressão do ar em movimento linear com força, capazes de realizar trabalhos variados. Os cilindros compactos, possuem uma grande família, com variações de perfis de camisas. Tendo como diferencial, o comprimento menor, são adequados para aplicações em espaços reduzidos. Utilizando tecnologia de ponta, desde o projeto até os testes finais, garantem a qualidade e desempenho do produto. Apresentados, conforme o modelo, em vários tipos construtivos: dupla ação, simples ação, haste passante, haste passante com regulagem de curso de avanço e duplex geminado. Todos com opções de vedações, êmbolo magnético, pontas de haste com roscas macho ou fêmea, com e sem amortecimento, atendem os mais variados requisitos de projetos de máquinas e equipamento DDACWC - Diâmetros de 16 à 100 mm e opção anti-giro.
São elementos conversores da pressão do ar em movimento linear com força, capazes de realizar trabalhos variados. Os cilindros compactos, possuem uma grande família, com variações de perfis de camisas. Tendo como diferencial, o comprimento menor, são adequados para aplicações em espaços reduzidos. Utilizando tecnologia de ponta, desde o projeto até os testes finais, garantem a qualidade e desempenho do produto. Apresentados, conforme o modelo, em vários tipos construtivos: dupla ação, simples ação, haste passante, haste passante com regulagem de curso de avanço e duplex geminado. Todos com opções de vedações, êmbolo magnético, pontas de haste com roscas macho ou fêmea, com e sem amortecimento, atendem os mais variados requisitos de projetos de máquinas e equipamento Modelo DDACWP - Diâmetros de 12 à 100 mm, normalizado ISO, com opção antigiro, dispõem de vasta gama de acessórios.
CARACTERÍSTICAS

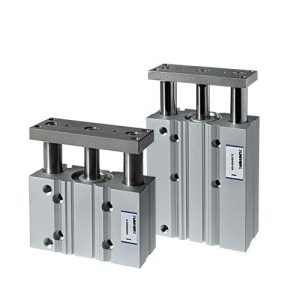

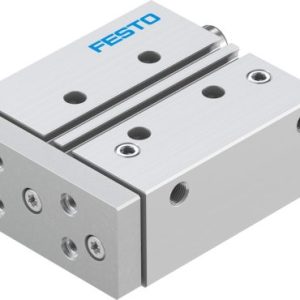

Modelo: Série J; Pressão de trabalho: 1 – 10 bar; Fluído: Ar filtrado com ou sem lubrificação; Temperatura ambiente: -20°C +80°C; Corpo: Liga de alumínio; Flange: Aço; Haste: Aço cromado; Eixos: Aço cromado(JLS), aço cromado temperado(JLV); Pistão: Liga de alumínio; Haste: Aço inox AISI 303 cromado (Ø12-16-20);aço C45 cromado (Ø25-32-40-50-63) Rolamento guia: Bucha deslizante(JLS);bucha de esferas (JLV) Vedações pistão: NBR; Vedações amortecimento: NBR; Magnético: Padrão de série; Flange: Aço;São cilindros especiais, de simples ação com retorno por mola, em vários tipos construtivos, para se adaptar melhor às diversas aplicações. Desenvolvidos, inicialmente para a indústria moveleira, atualmente são utilizados nos demais setores industriais. Com cursos reduzidos e diâmetros de 1” e 2”, são largamente aplicados na movelaria para fixação rápida de placas e peças de madeira, em mesas de trabalho e dispositivos, permitindo operações seguras e precisas. De construção, simples e robusta, em corpo de alumínio e vedação em Buna-N, operam com ar comprimido filtrado e lubrificado, em pressões de até 10 bar e temperaturas de – 10 ⁰C à +80 ⁰C. Entre as principais vantagens de se utilizar o cilindro fixador, destacam-se sua prolongada vida útil e reduzida taxa de manutenções, com a troca dos reparos, rápida e intuitiva.

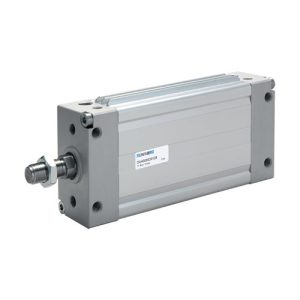

Cilindro oval de dimensões compactas com amortecimento pneumático regulável de série e haste não rotativa; além disso, a sua forma permite a montagem de vários cilindros com dimensões reduzidas (na largura).
Descrição do Produto

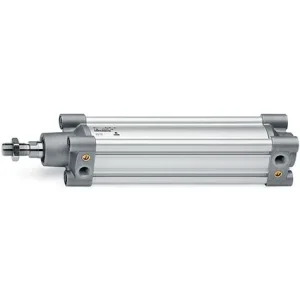

A linha de cilindros ISO 6432 e ISO 15552 expande-se com a introdução de novos cursos disponíveis e versões dupla ação com mola. O curso máximo das versões SE (simples ação) do ISO 6432 com Ø 16-20-25 agora disponível como padrão, vai até 100 mm, tanto para cilindro de haste avançada, quanto de haste recuada. Além disso, para ISO 6432 (Ø 16-20-25) e para todas as séries ISO 15552 (Ø32-40-50-63) também as versões DE( dupla ação) com mola serão introduzidas como padrão, tanto na versão haste avançada, quanto na versão haste recuada. Dispomos de Produtos Para Alta e Baixa TemperaturaDescrições técnicas:

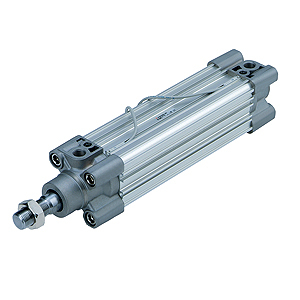

Os Cilindros Pneumáticos da Série NCWU são projetados conforme as normas ISO 6431, VDMA 24562 e ISO 15552, garantindo alta qualidade e confiabilidade para aplicações industriais. Fabricados com materiais resistentes e design ajustável, oferecem curso regulável e desempenho superior em uma ampla gama de operações pneumáticas. Versões e Configurações:- Tubo redondo com tirantes ocultos ou tubo perfilado com canal para sensores.
- Disponibilidade de acessórios como cantoneiras, flanges, articulações, munhões, e sensores magnéticos.
- Opção de sanfona de proteção (exceto para diâmetros de 32 e 40 mm).
- Ampla gama de acessórios e configurações.
- Construção robusta com materiais de alta durabilidade.
- Facilidade de montagem e manutenção.
- Compatível com sensores magnéticos para automação avançada.
