O atuador rotativo estilo palheta CRB1 é oferecido em 7 tamanhos *. Ângulos de rotação de até 270 são possíveis para toda a série. O estilo de palheta dupla oferecido na rotação 90 e 100 permite o dobro do torque da palheta única. Os rolamentos são usados em toda a série para suportar cargas axiais e radiais. Além disso, os pára-choques de borracha são usados internamente * tornando esta série altamente confiável. Os interruptores automáticos opcionais podem ser movidos para qualquer lugar ao longo da circunferência para permitir a montagem na posição mais apropriada para suas especificações.
- Atuador rotativo de novo estilo, tipo palheta
- Corpo compacto e compacto
- Aplicações de montagem direta possíveis
- Altamente confiável
- Portas laterais e axiais do corpo
- Posições de montagem automática irrestritas do interruptor
Modelo Corpo principal Unidade de comutação automática + 2 interruptores Conjunto do suporte do pé Ângulo de rotação 90 180 270 100 190 280 Palheta simples (S) CRB1BW100 3990 3880 3760 3980 3870 3735 165 1722
Detalhes do Produto:
USO
- Serviço de limitação
- Serviço de ligar/desligar
- Adsorção por oscilação de pressão (PSA)
- Atuador rotativo pneumático
USO
- Serviço de limitação
- Serviço de ligar/desligar
- Operação manual
VERSÃOPadrão AÇÃO À PROVA DE FALHAS Reversível Informações técnicas
- Tamanho 12
- Ângulo de amortecimento 1.8 deg
- Faixa de ajuste ângulo de rotação 0 deg ... 270 deg
- Ângulo de rotação 0 deg ... 270 deg
- Amortecimento anéis/placas de amortecimento elásticos em ambos os lados
- Posição de instalação Indiferente
- Ajuste de precisão -6 deg
- Funcionamento de dupla ação
- Estrutura Aleta giratória
- Detecção de posição para o sensor de proximidade
- Símbolo 00991265
- Pressão operacional 0.2 MPa ... 1 MPa
- Pressão operacional 2 bar ... 10 bar
- Frequência de giro máx. a 6 bar2 Hz
- Meio de operação Ar comprimido conforme ISO 8573-1:2010 [7:-:-]
- Classe de resistência à corrosão KBK0 - sem resistência à corrosão
- Conformidade LABSVDMA24364-B1/B2-L
- Categoria para sala limpa Classe 6, conforme ISO 14644-1
- Temperatura ambiente -10 oC ... 60 oC
- Força axial máx.18 N
- Força radial máxima 45 N
- Torque teórico a 6 bar 1.25 Nm
- Momento de inércia permitido 0.005 kgm²
- Peso do produto 275 g
- Tipo de fixação Com rosca fêmea
- Conexão pneumáticaM5
- Indicação sobre os materiais Conformidade Ro HS
- Material do eixo do acionamento Aço niquelado
- Material vedações TPE-U(PU)
- Material corpo Liga de alumínio
Nota sobre materiais Compatível com RoHS Vedações de material TPE-U(PU) Tamanho 12 Posição de montagem opcional Projetar Cata-vento Símbolo 991.265 frequência de rotação a 0,6 MPa (6 bar, 87 psi) 2 Hz Classe de resistência à corrosão CRC 0 - Sem tensão de corrosão Força axial máxima 18 N Torque teórico a 0,6 MPa (6 bar, 87 psi) 1,25 nanômetro Tipo de montagem Através de rosca fêmea Eixo de acionamento de material Aço niquelado Carcaça de material Liga de alumínio forjado Ângulo de giro 0 graus ... 270 graus Modo de operação Dupla ação Detecção de posição Através de interruptor de proximidade Pressão de operação 2 bar ... 10 bar Meio operacional Ar comprimido de acordo com a norma ISO 8573-1:2010 [7:-:-] Temperatura ambiente -10 °C ... 60 °C Força radial máxima 45 N Peso do produto 240 gramas Conexão pneumática M5 Atuador Solenoide Equipamentos maquinas de sucos Vita Suco, Naturar Mix, Brassuco, Aquagel
Informação adicional
Peso 0,085 kg Tensão 24V Na indústria moderna, a eficiência e a precisão são essenciais para manter a competitividade e garantir a qualidade dos produtos. Nesse contexto, os atuadores elétricos desempenham um papel importante, já que convertem energia elétrica em movimento mecânico para controlar uma série de aplicações industriais. Com a crescente demanda por automação e o avanço das tecnologias, entender como maximizar a performance desses dispositivos se tornou essencial para gestores e engenheiros. Imagine que você concluiu que os atuadores elétricos são a melhor solução para otimizar a performance de seu equipamento e melhorar seu processo. Ótimo, certo?! Sim, mas então você poderá se deparar com muitas dúvidas para selecionar a melhor opção de produto para atender sua necessidade. Neste artigo e, com base no suporte que oferecemos aos nossos clientes, iremos aprofundar nessas questões que podem ajudar a esclarecer o assunto.
Os atuadores pneumáticos foram desenvolvidos para aperfeiçoamento nos processos industriais. Simples ou Dupla Ação, Com ou Sem Sinalizadores de diversos modelos Utilizado para atender diversos tipos de peças, como válvulas de esfera, borboleta wafer e borboleta sanitária, entre outros. É uma peça muito utilizada para automatizar linhas industriais em que as válvulas estão em locais de difícil acesso e que oferecem riscos ao trabalhador Sua principal caraterística é o torque e consumo de ar, que varia de acordo com o modelo e tamanho do atuador. Seu funcionamento ocorre transformando ar comprimido em movimento ou força. Sua rotação de 90° permite controlar a abertura e fechamento da válvula. O atuador pneumático de simples ação possui em seu interior molas, que atuam no fechamento da válvula. Essas molas se comprimem quando o ar é injetado no atuador e só voltam a posição original quando o ar é extinguido do interior do atuador. Pode ainda ser acoplado com um sensor identificador de posição. Contamos com um amplo estoque de peças.
Descrição
* Atuador Com Válvula borboleta sanitária em aço inox 304 polido, sedes em silicone vermelho atóxico, com extremidades para solda de topo em tubo OD, com atuador pneumático Simples Ação + Válvula de comando elétrico solenóide padrão Namur de 5/2 vias com rosca 1/4 '' BSP + Bobina elétrica para solenóide padrão Namur.
* Fabricação: - A Válvula Borboleta Sanitária é fabricada seguindo as normas de construção para microfundidos (IC304 e IC316), nos diâmetros de ½” até 4”. Ela pode ser lisa para solda ou com conexões, além do acabamento polido em grau sanitário - conforme normas de construção internacionais SMS (BS1145), RJT (BS4825), TC (Tri-Clamp ISO2852), DIN (11851) e IDF (ISO2853). Caso solicitado, o material pode ser fornecido com Certificado de Análise Química.Os Bloqueadores de Haste são dispositivos montados, normalmente, nos cabeçotes dianteiros dos cilindros, com a função de bloquear o deslizamento da haste, realizando assim a parada […]
Dados Técnicos
- Derrame 15 milímetros
- Diâmetro do pistão 32 milímetros
- Amortecimento Anéis/placas de amortecimento elástico em ambas as extremidades
- Posição de montagem opcional
- Modo de operação Empreendedor Simples ação
- Extremidade da haste do pistão Rosca macho
- Projetar Pistão Haste de pistão
- Detecção de posição Através de interruptor de proximidade
- Símbolo 00991729
- Variantes Haste de pistão em uma extremidade
- Pressão de operação 0,08 MPa ... 1 MPa
- Pressão de operação 0,8 bar ... 10 bar
- Pressão de operação 11,6 psi ... 145 libras por polegada quadrada
- Meio operacional Ar comprimido de acordo com a norma ISO 8573-1:2010 [7:4:4]
- Nota sobre o meio de operação e piloto Operação lubrificada possível (nesse caso, a operação lubrificada sempre será necessária)
- Classe de resistência à corrosão CRC2 - Tensão de corrosão moderada
- Conformidade com LABS (PWIS)VDMA24364-B1/B2-L
- Temperatura ambiente -20 °C ... 80 °C
- Energia de impacto nas posições finais 0,4 J
- Força teórica a 0,6 MPa (6 bar, 87 psi), curso avançado 450 N
- Massa móvel para curso de 0 mm 49 gramas
- Massa móvel adicional por curso de 10 mm 9 gramas
- Peso básico para curso de 0 mm 300 gramas
- Peso adicional por curso de 10 mm 40 gramas
- Tipo de montagem Tampouco: Com furo passante Com acessórios
- Conexão pneumática G1/8
- Material parafusos de colar Aço galvanizado
- Capa de material Liga de alumínio forjado
- Vedações dinâmicas de material NBR TPE-U(PU)
- Material da haste do pistão Aço inoxidável de alta liga
- Material cilindro do cilindro Liga de alumínio forjado

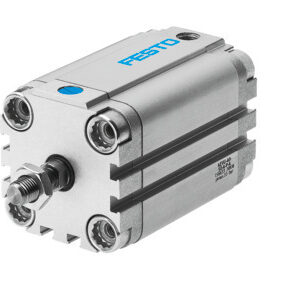

Este cilindro de dupla ação, foi especialmente desenvolvido, para aplicação em máquinas de costura na indústria calçadista. De tamanho reduzido, robustos, práticos e duráveis, são construídos em corpo de alumínio, haste em inox e vedações em buna N. Disponível no Ø12 mm, curso de 10 mm e conexões M5; operam com pressões de 1 à 10 Bar e temperaturas de -10 ⁰C à +60 ⁰C, trabalham com ar comprimido filtrado e lubrificado. Atualmente, são também utilizados em diversas soluções de automação na indústria, onde suas características se adaptem, como posicionar, travar, indexar, fixar, embutir, vazar, etc.
Este cilindro pneumático com características especiais, foi desenvolvido para fornecer um impacto cerca de 7 vezes maior que os cilindros pneumáticos de mesmas dimensões a uma mesma pressão. Aplicações: Este cilindro é a solução para operações que requerem força de impacto, tais como rebitagem, gravação, corte, estampagem, dobras e etc.
