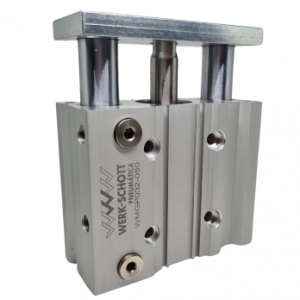

O cilindro compacto guiado da série WMGP foi desenvolvido para oferecer robustez, resistência, precisão e características diferenciadas que atendam as demandas de diversas aplicações industriais. Características Diferenciais Alimentação versátil: Possibilidade de alimentação lateral ou superior, proporcionando flexibilidade no design e na instalação. Múltiplas opções de fixação: Equipado com fixações traseiras, superiores e através de ranhuras T, oferecendo versatilidade na montagem. Canal para sensor magnético: Conta com canais superiores e inferiores dedicados a instalação de sensores magnéticos, garantindo controle preciso. Orifícios para posicionamento: Apresenta orifícios traseiros, inferiores e no flange para facilitar o posicionamento e a integração em diferentes sistemas. Precisão aprimorada e resistência a torque: Projetado para proporcionar um aumento significativo na precisão de posicionamento e resistência ao torque, garantindo um desempenho confiável em ambientes industriais exigentes. Aplicações Recomendadas Linhas de produção geral: Ideal para uso em linhas de produção industrial, onde a precisão e confiabilidade são essenciais. Deslocamento de cargas não uniformes: Adequado para aplicações que envolvem o deslocamento de cargas que não são uniformemente distribuídas, proporcionando um desempenho consistente e durável.
Principais Características do Atuador Elétrico: O Atuador Elétrico, é utilizado na automação de válvulas operadas por 1/4 de voltas, substituindo os atuadores pneumáticos em locais onde não é possível o uso de ar comprimido, tem resistência a substâncias alcalinas, e fluidos corrosivos, além da proteção IP67, que garante proteção contra poeira... Nos modelos UM-1 até UM-3, a função de controle manual requer acionamento através de uma chave de 8mm. Nos modelos UM-4 até UM-6, o controle manual é realizado através de volante.
Um atuador é um componente de uma máquina que é responsável por mover e controlar um mecanismo ou sistema, por exemplo, atuando (abrindo ou fechando) uma válvula; Em termos simples, é um “motor”. Um atuador requer um sinal de controle e uma fonte de energia. O sinal de controle é de energia relativamente baixa e pode ser tensão elétrica ou corrente, pressão pneumática ou hidráulica, ou mesmo potência humana. A fonte de energia principal fornecida pode ser corrente elétrica, pressão do fluido hidráulico ou pressão pneumática. Quando o sinal de controle é recebido, o atuador responde convertendo a energia em movimento mecânico. Um atuador é o mecanismo pelo qual um sistema de controle atua sobre um ambiente. O sistema de controle pode ser simples (um sistema mecânico ou eletrônico fixo), baseado em software (por exemplo, um driver de impressora, sistema de controle de robôs), um humano ou qualquer outro tipo de entrada
Um atuador é um componente de uma máquina que é responsável por mover e controlar um mecanismo ou sistema, por exemplo, atuando (abrindo ou fechando) uma válvula; Em termos simples, é um “motor”. Um atuador requer um sinal de controle e uma fonte de energia. O sinal de controle é de energia relativamente baixa e pode ser tensão elétrica ou corrente, pressão pneumática ou hidráulica, ou mesmo potência humana. A fonte de energia principal fornecida pode ser corrente elétrica, pressão do fluido hidráulico ou pressão pneumática. Quando o sinal de controle é recebido, o atuador responde convertendo a energia em movimento mecânico. Um atuador é o mecanismo pelo qual um sistema de controle atua sobre um ambiente. O sistema de controle pode ser simples (um sistema mecânico ou eletrônico fixo), baseado em software (por exemplo, um driver de impressora, sistema de controle de robôs), um humano ou qualquer outro tipo de entrada

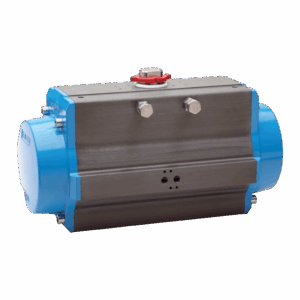

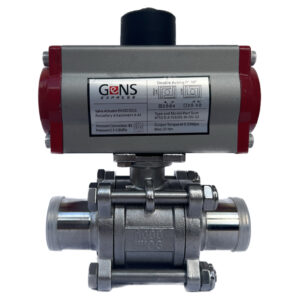

Atuadores Pneumáticos S40 - S400. Combinando a mais recente tecnologia e design moderno que permite maior qualidade e desempenho, os Atuadores Pneumáticos são econômicos e estão em acordo com as diferentes normas nacionais e internacionais correspondendo as mais diversas especificações. Modelos: Simples e Dupla Ação Materiais: Liga de alumínio PMT: 2 ~ 8bar (0.2~0.8Mpa) TMO: -40°C ~+150°C O projeto simétrico do duplo-pistão da cremalheira e do pinhão permite a ação rápida e estável, alta precisão e potência, assim como a rotação reversa mudando a posição do pistão. O cilindro de alumínio de alta qualidade, o furo interno preciso e superfície externa anodizada endurecida por oxidação anódica + revestimento de teflon (opcional) permitem sua vida útil mais longa e baixo coeficiente de atrito O projeto integrado permite que todos os modelos de atuadores de Dupla e Simples Ação tenham o mesmo cilindro e tampa, o que facilita a alteração do modo de ação na montagem ou desmontagem. A segura montagem da mola facilita a montagem ou desmontagem das molas tanto na instalação quanto no local de atuação. Os dois parafusos de ajuste separados no lado externo, destinados à instalação do Atuador na válvula, permitem um ajuste fácil e preciso da posição ABERTA ou FECHADA da válvula. O indicador de posição multifuncional possui indicação visual no local. Sua conexão corresponde aos padrões VID / VIE3845 e NAMUR e permite a instalação e saída de todos os acessórios, como a caixa de interruptores de fim de curso, o posicionador elétrico e o sensor de posição. A interface da fonte de gás, padrão NAMUR, é capaz de instalar diretamente à válvula solenóide. A bucha e o anel de guia do pistão na parte traseira da cremalheira assim como o rolamento do eixo de saída impedem o atrito metal/metal e aumentam a lubrificação, resultando em maior vida de serviço. Todos os parafusos são feitos de aço inoxidável, resistente à corrosão. Em conformidade com as normas ISO5211 e SIN3337 (F03-F25).

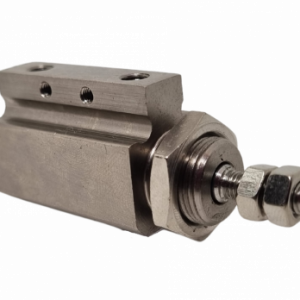

O design compacto do cilindro de pino de simples ação e dupla ação da série WCJP e WCDJP minimiza o espaço de montagem.

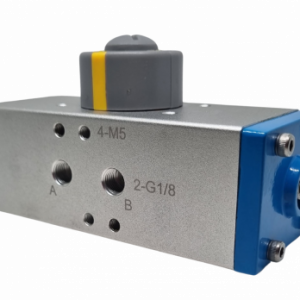

Informações Técnicas: O Atuador Rotativo série WAT, foi desenvolvido em conformidade com as mais recentes normas internacionais: ISO5211, DIN3337, VD/VDE3845 e NAMUR. Construídos com rolamentos de alta qualidade, resultando em baixos atritos, vida útil longa e ausência de ruídos. Com design moderno e compacto, o modelo de simples ação (retorno por mola) e dupla ação apresentam a mesma estrutura externa, o que facilita a instalação de acessórios. Seu pistão e tampas, são fabricados em alumínio fundido que possui alta resistência. Aplicação: Automação de linhas de produção; Controle de válvulas de processo; Robótica industrial; Indústria alimentícia; Indústria farmacêutica.

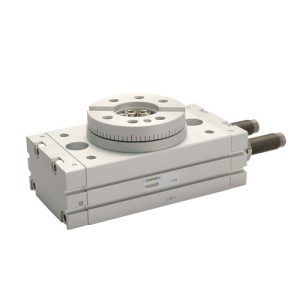

Magnético de série com perfurações para sensores embutidos. Regulação ângulo 0 – 190°, diâmetros Ø10 – Ø63 mm. Mesa rotativa de precisão com perfurações para montagem de carga. Orifício para a passagem de tubos e cabos, parafusos de regulação padrão e a pedido desaceleradores hidráulicos.
O atuador rotativo estilo palheta CRB1 é oferecido em 7 tamanhos *. Ângulos de rotação de até 270 são possíveis para toda a série. O estilo de palheta dupla oferecido na rotação 90 e 100 permite o dobro do torque da palheta única. Os rolamentos são usados em toda a série para suportar cargas axiais e radiais. Além disso, os pára-choques de borracha são usados internamente * tornando esta série altamente confiável. Os interruptores automáticos opcionais podem ser movidos para qualquer lugar ao longo da circunferência para permitir a montagem na posição mais apropriada para suas especificações.
- Atuador rotativo de novo estilo, tipo palheta
- Corpo compacto e compacto
- Aplicações de montagem direta possíveis
- Altamente confiável
- Portas laterais e axiais do corpo
- Posições de montagem automática irrestritas do interruptor
Modelo Corpo principal Unidade de comutação automática + 2 interruptores Conjunto do suporte do pé Ângulo de rotação 90 180 270 100 190 280 Palheta simples (S) CRB1BW100 3990 3880 3760 3980 3870 3735 165 1722
Informações técnicas
- Tamanho 12
- Ângulo de amortecimento 1.8 deg
- Faixa de ajuste ângulo de rotação 0 deg ... 270 deg
- Ângulo de rotação 0 deg ... 270 deg
- Amortecimento anéis/placas de amortecimento elásticos em ambos os lados
- Posição de instalação Indiferente
- Ajuste de precisão -6 deg
- Funcionamento de dupla ação
- Estrutura Aleta giratória
- Detecção de posição para o sensor de proximidade
- Símbolo 00991265
- Pressão operacional 0.2 MPa ... 1 MPa
- Pressão operacional 2 bar ... 10 bar
- Frequência de giro máx. a 6 bar2 Hz
- Meio de operação Ar comprimido conforme ISO 8573-1:2010 [7:-:-]
- Classe de resistência à corrosão KBK0 - sem resistência à corrosão
- Conformidade LABSVDMA24364-B1/B2-L
- Categoria para sala limpa Classe 6, conforme ISO 14644-1
- Temperatura ambiente -10 oC ... 60 oC
- Força axial máx.18 N
- Força radial máxima 45 N
- Torque teórico a 6 bar 1.25 Nm
- Momento de inércia permitido 0.005 kgm²
- Peso do produto 275 g
- Tipo de fixação Com rosca fêmea
- Conexão pneumáticaM5
- Indicação sobre os materiais Conformidade Ro HS
- Material do eixo do acionamento Aço niquelado
- Material vedações TPE-U(PU)
- Material corpo Liga de alumínio
Nota sobre materiais Compatível com RoHS Vedações de material TPE-U(PU) Tamanho 12 Posição de montagem opcional Projetar Cata-vento Símbolo 991.265 frequência de rotação a 0,6 MPa (6 bar, 87 psi) 2 Hz Classe de resistência à corrosão CRC 0 - Sem tensão de corrosão Força axial máxima 18 N Torque teórico a 0,6 MPa (6 bar, 87 psi) 1,25 nanômetro Tipo de montagem Através de rosca fêmea Eixo de acionamento de material Aço niquelado Carcaça de material Liga de alumínio forjado Ângulo de giro 0 graus ... 270 graus Modo de operação Dupla ação Detecção de posição Através de interruptor de proximidade Pressão de operação 2 bar ... 10 bar Meio operacional Ar comprimido de acordo com a norma ISO 8573-1:2010 [7:-:-] Temperatura ambiente -10 °C ... 60 °C Força radial máxima 45 N Peso do produto 240 gramas Conexão pneumática M5 Na indústria moderna, a eficiência e a precisão são essenciais para manter a competitividade e garantir a qualidade dos produtos. Nesse contexto, os atuadores elétricos desempenham um papel importante, já que convertem energia elétrica em movimento mecânico para controlar uma série de aplicações industriais. Com a crescente demanda por automação e o avanço das tecnologias, entender como maximizar a performance desses dispositivos se tornou essencial para gestores e engenheiros. Imagine que você concluiu que os atuadores elétricos são a melhor solução para otimizar a performance de seu equipamento e melhorar seu processo. Ótimo, certo?! Sim, mas então você poderá se deparar com muitas dúvidas para selecionar a melhor opção de produto para atender sua necessidade. Neste artigo e, com base no suporte que oferecemos aos nossos clientes, iremos aprofundar nessas questões que podem ajudar a esclarecer o assunto.
