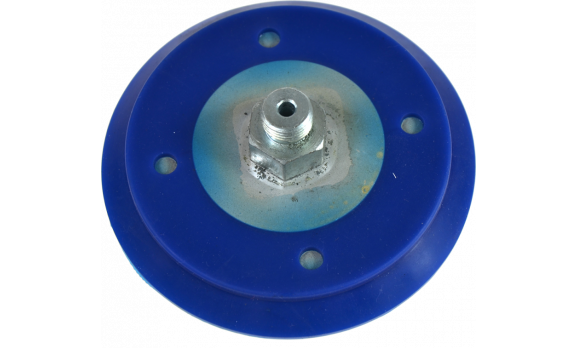

Ventosas – Série D
Descrições técnicas:
As Ventosas são Dispositivos de Contato, desenvolvidas para utilização em Sistemas de Vácuo.
Criam, através da Sucção, uma Câmara Hermética e Aderem, em contato com a superfície do produto, gerando uma Força de Sustentação para realizar a Manipulação.
Aplicadas em vários segmentos Industriais, Alimentícios, Agro Indústrias, Vidreiros, Eletroeletrônicos, etc.
Realizam operações de Fixação e Transferência de Peças, Produtos, Caixas, Chapas, Vasilhames, etc.
Agilizando Processos de Usinagens, Estamparias, Embalagens, Montagens, etc.
Especificações técnicas:
Força de Levantamento:
(HORIZONTAL – N) – 6,5 – 26 – 88 – 162,4 e 288,8 (VERTICAL – N) – 3,3 – 13 – 44 – 81,2 e 144,4
Ventosa: Silicone (Dureza 55 SHORE)
Chapa Interna: Alumínio
Conexão da Ventosa: Aço
Força de Levantamento: Pressão x área x coeficiente de atrito,
fator de segurança
fator de segurança
Coeficiente de Atrito: 0,5 (75% do vácuo em uma superfície seca)
Fator de Segurança: 2 (Dois)
Conexão: 1/8″ – 1/4″
Tamanhos/Diâmetros: 15, 30, 55, 75 e 100mm
