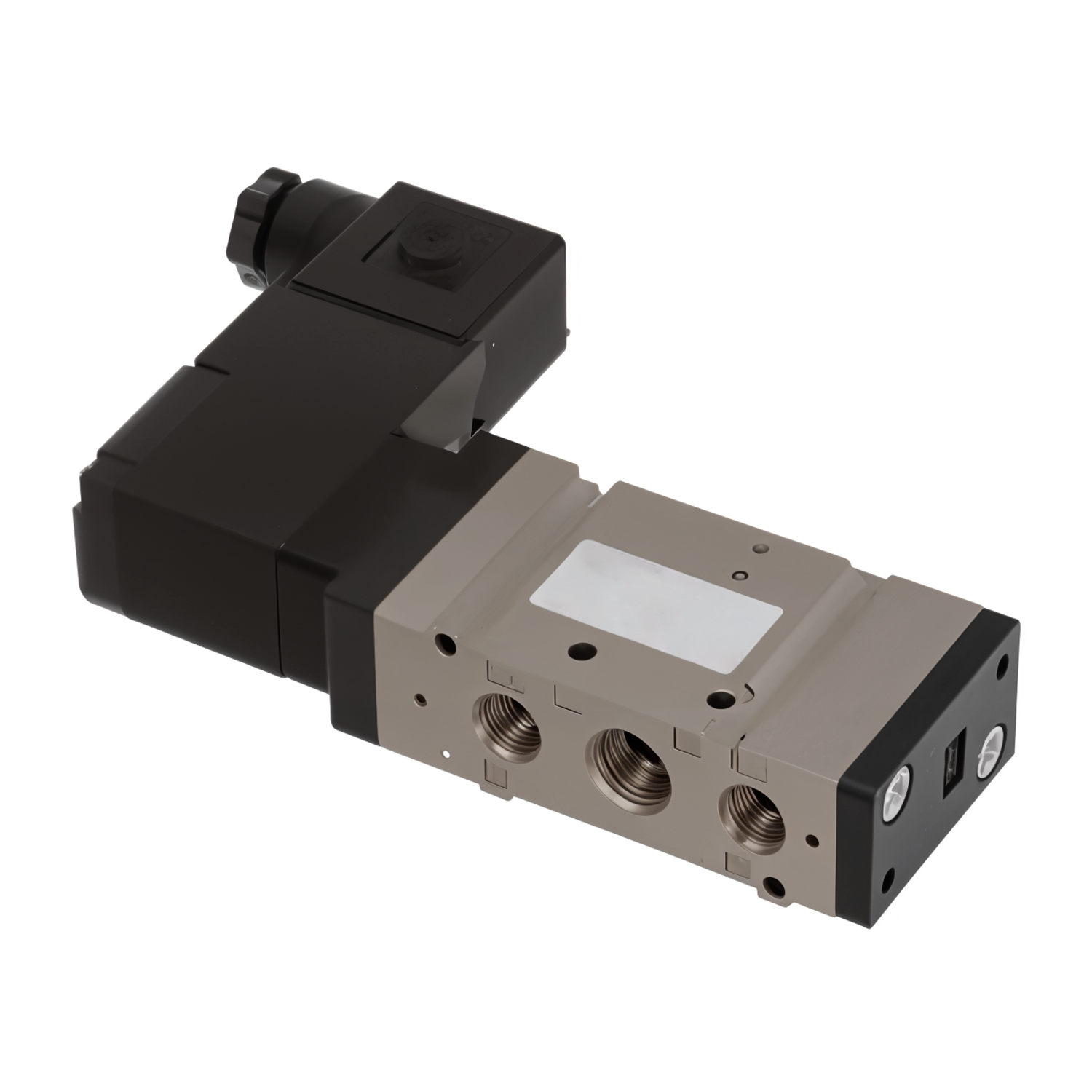

vfs2130-5d-02f é uma válvula solenóide montada no corpo operada por piloto de 5 vias, 2 posições, pertencente à série SMC VFS2000. Estas válvulas são projetadas para lidar com grandes volumes de ar comprimido, sendo ideais para o controle de cilindros pneumáticos de dupla ação de médio a grande porte. Seu design robusto e de alto fluxo o torna adequado para aplicações industriais exigentes.

Características principais

• Tipo de válvula: válvula solenóide de 5 vias e 2 posições.
• Série: VFS2000 (válvulas de alta capacidade e alto fluxo operadas por piloto).
• Tamanho: VFS2130 (tamanho do corpo indicando uma taxa de fluxo significativa).
• Função: Solenóide único com retorno por mola. Quando a bobina é energizada, a válvula muda de posição; Quando desenergizado, uma mola o retorna à sua posição original.
• Acionamento: Pilotado pneumaticamente. Uma pequena válvula solenóide interna controla o piloto que, por sua vez, move o carretel principal da válvula.
• Conexão: Corpo portado (as portas de conexão estão diretamente no corpo da válvula).
• Tamanho da porta: 02 indica um tamanho de porta de 1/4 de polegada.
• Tipo de rosca: Comumente Rc (PT) para este modelo.
• Tensão: 5D indica uma tensão da bobina de 24VDC. O “Z” especifica que inclui um supressor de surto com luz indicadora (LED).
• Entrada elétrica: Geralmente através de um terminal DIN.
• Fluido compatível: Ar comprimido (e gases inertes).
• Faixa de pressão operacional: Normalmente 0,1 a 1,0 MPa (aproximadamente 14,5 a 145 psi). Requer pressão operacional mínima para o piloto.
• Vazão (Cv): Alta, em torno de 0,9 Hv, permitindo o movimento rápido de cilindros grandes.
• Baixo consumo de energia: Projetado para ser eficiente em termos de energia.
• Acionamento manual: Inclui um botão de pressão manual (não bloqueável) para operação de teste.

Produto

• Alto desempenho: Seu design de alta capacidade de fluxo garante uma operação rápida e eficiente dos atuadores pneumáticos.
• Controle confiável: O acionamento pilotado fornece operação estável e consistente.
• Eficiência energética: Seu design permite menor consumo elétrico em comparação com outras válvulas de alto fluxo.
• Indicação visual: O LED facilita o diagnóstico rápido do estado da válvula.
• Proteção contra sobretensão: O supressor de surto protege a bobina do solenóide, prolongando sua vida útil.
• Durabilidade: Construção robusta com vedações metálicas para uma longa vida útil em ambientes industriais.

Aplicações comuns

• Controle de grandes cilindros pneumáticos de dupla ação ou cilindros que requerem movimentos rápidos.
• Máquinas industriais de alta velocidade ou alto desempenho.
• Sistemas de automação complexos que exigem controle de ar direcional robusto.
• Aplicações onde o controle confiável do fluxo de ar é necessário sob condições de alta pressão ou alto fluxo.
• Equipamentos de embalagem, processamento de materiais e sistemas de manuseio.
