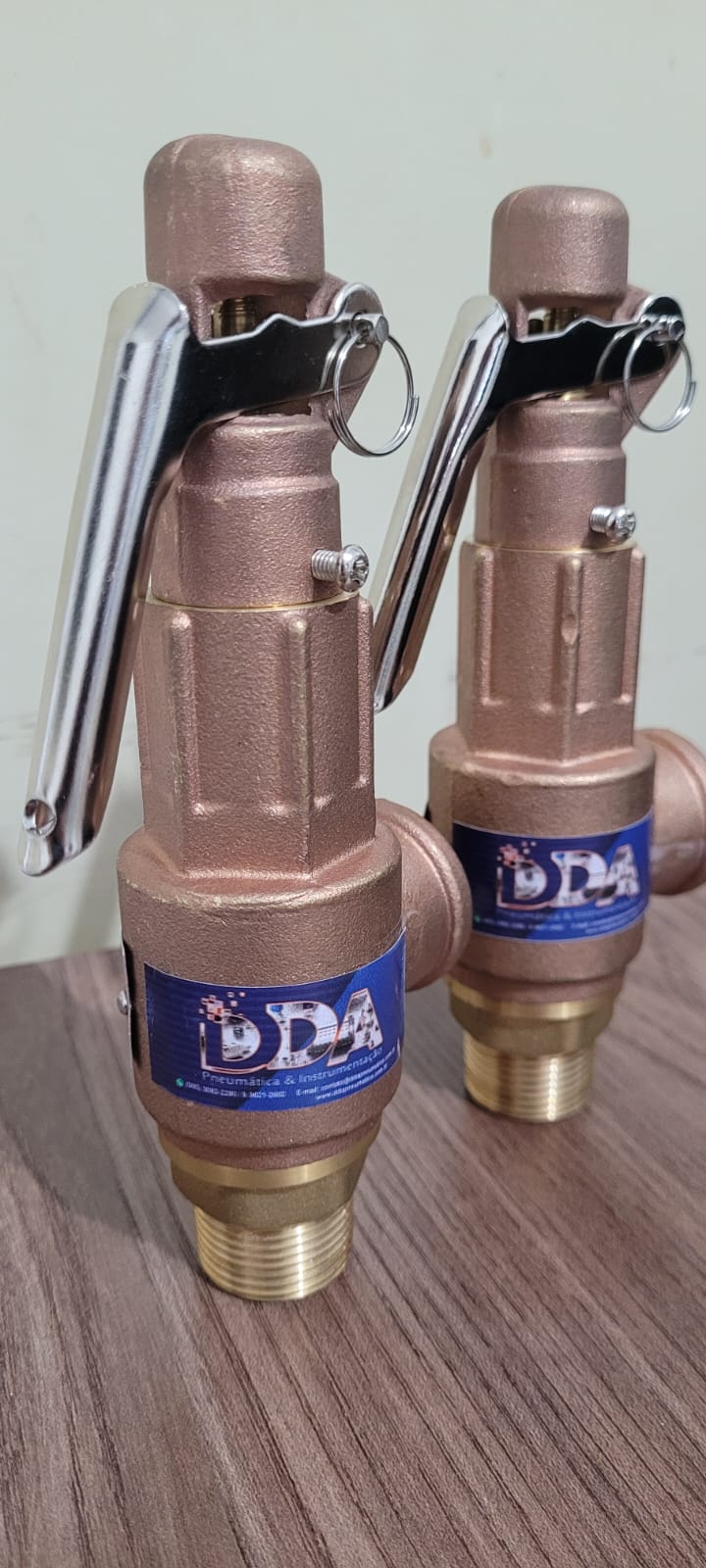

Válvulas Segurança Em Latão Alavanca
As Válvulas de Segurança e Alivio tem função de aliviar automaticamente a pressão do Vaso de pressão ou da Linha, Toda vez que ultrapassar o valor pré-estabelecido de ajuste.
Ela pode ser instaladas em boiler , caldeiras, e redes , e atende a Norma NR13.
Enviamos com Certificado e ajuste de abertura conforme solicitação do cliente.
APLICAÇÕES:
Sistema de vapor, caldeira,
sistema de óleo, sistema de
água, sistema de ar.
Importância:
A válvula de segurança é um componente essencial em sistemas que operam sob pressão, garantindo a segurança operacional e evitando potenciais acidentes causados por sobrepressão.
Em casos de emergência, a válvula age rapidamente para liberar a pressão, prevenindo danos maiores e protegendo equipamentos e pessoas.
Diâmetros Disponíveis:
- 1/2″ (Código: ET3701BM04)
- Características Técnicas
- Função: Alivia automaticamente a pressão de linhas ou vasos de pressão quando o limite ajustado é ultrapassado.
- Diâmetro: 1/2″ (com entrada macho BSPT e saída fêmea BSPT).
- Pressão de Ajuste: Padrão de 0,75 kgf/cm² até 30 kgf/cm² (frequentemente calibrada de fábrica com 10 kgf/cm²).
- Temperatura de Operação: De -140°C a +240°C.
- Materiais: Corpo em bronze-latão e sede em latão laminado.
- 3/4″ (Código: ET3701BM06)
- Especificações Técnicas
- Diâmetro: 3/4″ com rosca de entrada macho e saída fêmea BSPT.
- Material: Corpo em bronze-latão e sede em latão laminado.
- Pressão de Ajuste: De 0,75 kgf/cm² até 30 kgf/cm². (20 Bar)
- Temperatura de Operação: De -140°C a +240°C.
- Aplicações: Sistemas de vapor, caldeiras, boilers e redes de gases
- 1″ (Código: ET3701BM08)
- Características Técnicas
- Função: Alivia automaticamente a pressão excessiva em vasos de pressão, boilers, caldeiras e redes.
- Diâmetro e Conexão: 1 polegada (25,4 mm) com rosca de entrada macho e saída fêmea (BSPT) com alavanca.
- Pressão de Ajuste: Padronizada de 0,75 kgf/cm² até 30 kgf/cm² (geralmente calibrada conforme a solicitação ou padrão de fábrica).
- Temperatura de Operação: De -140°C a +240°C.
- Materiais: Corpo em bronze-latão e sede em latão laminado.
- Aplicações: Sistemas de vapor, caldeiras, redes de ar comprimido, água e óleo.
- 1.1/4″ (Código: ET3701BM10)
- Especificações Principais
- Aplicação: Boilers, caldeiras e redes industriais.
- Diâmetro: 1.1/4″ (31,5 mm).
- Conexão: Rosca de entrada macho (BSPT) e saída fêmea DN 1.1/4″ (BSPT).
- Faixa de Pressão: Ajuste padronizado de 0,75 kgf/cm² até 30 kgf/cm².
- Temperatura: Operação de -140°C a +240°C.
- Norma: Atende à NR13 e acompanha certificado com ajuste de abertura
- 1.1/2″ (Código: ET3701BM12)
- Especificações Técnicas
- Diâmetro: 1.1/2″ (40 mm) com rosca BSPT.
- Material do corpo: Bronze e latão.
- Material da sede: Latão laminado.
- Temperatura de operação: De -140°C até +240°C.
- Pressão de ajuste: Varia de 0,75 kgf/cm² até 30 kgf/cm² (geralmente calibrada de fábrica conforme solicitação ou padrão
- 2″ (Código: ET3701BM16)
- Características Técnicas
- Modelo: ET-3701 (PSV ET3701BM16)
- Diâmetro/Rosca: 2 polegadas (Entrada Macho e Saída Fêmea BSPT)
- Pressão de Ajuste: De 0,75 kgf/cm² até 30 kgf/cm²
- Temperatura de Operação: De -140°C a +240°C
- Material do Corpo: Bronze-latão
- Material da Sede: Latão laminado
