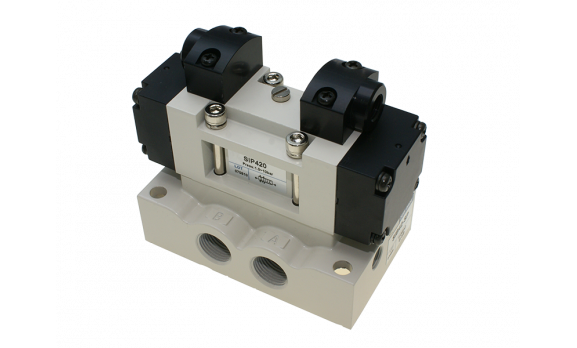

Válvulas ISO

Descrições técnicas

São válvulas direcionais modulares e intercambiáveis, confeccionadas conforme a normalização ISO 5599/1, que padroniza a interface entre a válvula e a base de conexão. Esta peça tem utilização ampla, e por ter um alto padrão técnico, a válvula ISO é capaz de aumentar o desempenho dos equipamentos nos quais é aplicada. Desenvolvidas inicialmente para atender a indústria automobilística, difundiu sua utilização nas mais variadas aplicações industriais. Versáteis, robustas e duráveis, são de fácil instalação, manutenção e teste do funcionamento. Disponíveis nos tamanhos 1, 2 e 3, nas versões 5/2 e 5/3 vias, com acionamentos elétrico ou piloto pneumático, podem ser utilizadas com ar comprimido filtrado sem lubrificação.

Especificações técnicas

Largura do corpo
ISO – 1: 40 mm / ISO – 2: 50 mm / ISO – 3: 64 mm
Piloto
30 mm – CNOMO
Vazão à 5 bar
ISO – 1: 1.600 Lts/min. / ISO – 2: 3.500 Lts/min. / ISO – 3: 5.000 Lts/min.
Tipo de Montagem
Sub-base
Pressão de Trabalho
ISO – 1 – 5/2: 1,5 à 10 bar / ISO – 1 – 5/3: 2 à 10 bar / ISO – 2 – 5/2: 1,5 à 10 bar / ISO – 2 – 5/3: 2 à 10 bar / ISO – 3 – 5/2: 1,5 à 10 bar / ISO – 3 – 5/3: 2 à 10 bar
Temperatura de trabalho
– 5 à 60 °C
Tempo de Resposta à 5 bar
ISO – 1 – 5/2: 30 ms / ISO – 1 – 5/3: 40 ms / ISO – 2 – 5/2: 35 ms / ISO – 2 – 5/3: 45 ms / ISO – 3 – 5/2: 30 ms / ISO – 3 – 5/3: 40 ms
Frequência Máxima de Trabalho
ISO – 1 – 5/2: 3 ciclos/seg. / ISO – 1 – 5/3: 1 ciclo/seg. / ISO – 2 – 5/2: 3 ciclos/seg. / ISO – 2 – 5/3: 1 ciclo/seg. / ISO – 3 – 5/2: 3 ciclos/seg. / ISO – 3 – 5/3: 1 ciclo/seg.
Lubrificação
Não requerida ( se utilizar : ISO VG 32 )

Materiais

Corpo
Alumínio
Carretel
Alumínio
Vedações
NBR
Mola
Inoxidável
Torre
Aço Inox e Latão
Vedações da Torre
Viton
