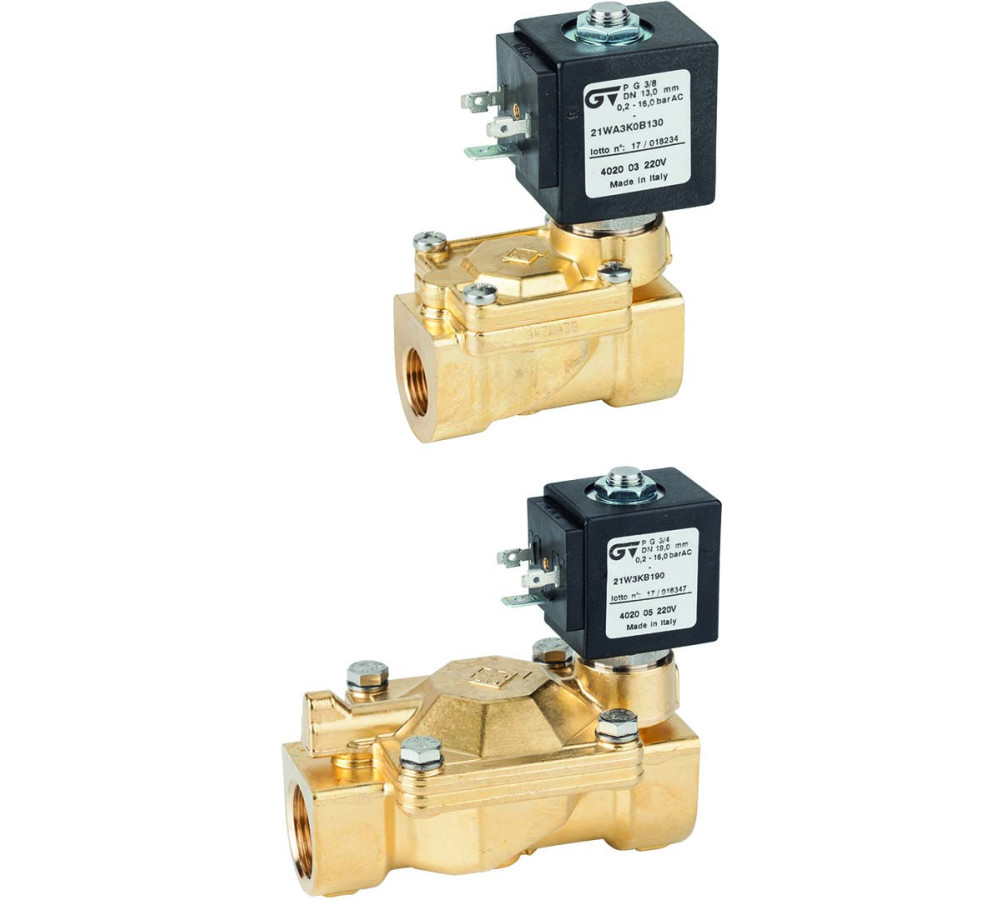

Válvula solenoide de 2 vias Gn-4022
Características da Válvula:
1. Válvula solenóide de ação indireta de 2/2 vias.
2. Normalmente fechado N.C.
3. Uma pressão mínima de 0,2 bar é necessária para
a operação.
4. Pressão máxima admissível:
– NPT 3/8″, NPT 1/2″ (PS) 25 bar
– NPT 3/4″, NPT 1″ (PS) 23 bar
– NPT 1 1/4″, NPT 1 1/2″, NPT 2″ (PS) 16 bar
5. Temperatura de trabalho: -10ºC a +90ºC
6. Fechamento por vedações e diafragma em NBR. Sob
demanda FKM (Viton).
7. Corpo de latão CW617N, de acordo com UNE-EN 12165
8. Conexões de rosca NPT de acordo com ANSI /ASME B
1.20.1
9. Bobinas disponíveis (ver tabela).
10. Para aplicações gerais no
campo da automação.
11. Adaptado para a interceção de fluidos
compatíveis com os materiais em que é
construído.
Características da Solenoide:
1. Potência da bobina: 8W / 14.5V AC (4808)
2. Material da carcaça: PA – Poliamida Preta
3. Classe da bobina: F (155ºC)
4. Conexão elétrica com conector EN 175301-803
5. Grau de proteção IP65 EN 60529 (DIN 40050)
| Referência | Medir | Unidade mínima de compra | Peso (Kg) | Caixa/caixa |
| 4022 03 110V | ELECTROV. 2-VIAS N/C.NPT 3/8″ | 1 | 0.53 | 1/10 |
| 4022 03 220V | ELECTROV. 2-VIAS N/C.NPT 3/8″ | 1 | 0.53 | 1/1 |
| 4022 03 C24V | ELECTROV. 2-VIAS N/C.NPT 3/8″ | 1 | 0.53 | 1/1 |
| 4022 04 110V | ELECTROV. 2-VIAS N/C.NPT 1/2″ | 1 | 0.59 | 1/24 |
| 4022 04 220V | ELECTROV. 2-VIAS N/C.NPT 1/2″ | 1 | 0.59 | 1/24 |
| 4022 04 240V | ELECTROV. 2-VIAS N/C.NPT 1/2″ | 1 | 0.59 | 1/1 |
| 4022 04 380V | ELECTROV. 2-VIAS N/C.NPT 1/2″ | 1 | 0.59 | 1/1 |
| 4022 04 A12V | ELECTROV. 2-VIAS N/C.NPT 1/2″ | 1 | 0.59 | 1/1 |
| 4022 04 A24V | ELECTROV. 2-VIAS N/C.NPT 1/2″ | 1 | 0.59 | 1/1 |
| 4022 04 A48V | ELECTROV. 2-VIAS N/C.NPT 1/2″ | 1 | 0.59 | 1/1 |
| 4022 04 C12V | ELECTROV. 2-VIAS N/C.NPT 1/2″ | 1 | 0.567 | 1/1 |
| 4022 04 C24V | ELECTROV. 2-VIAS N/C.NPT 1/2″ | 1 | 0.62 | 1/24 |
| 4022 05 110V | ELECTROV. 2-VIAS N/C.NPT 3/4″ | 1 | 1.14 | 1/6 |
| 4022 05 220V | ELECTROV. 2-VIAS N/C.NPT 3/4″ | 1 | 1.14 | 1/9 |
| 4022 05 240V | ELECTROV. 2-VIAS N/C.NPT 3/4″ | 1 | 1.14 | 1/1 |
| 4022 05 380V | ELECTROV. 2-VIAS N/C.NPT 3/4″ | 1 | 1.14 | 1/1 |
| 4022 05 A12V | ELECTROV. 2-VIAS N/C.NPT 3/4″ | 1 | 1.14 | 1/1 |
| 4022 05 A24V | ELECTROV. 2-VIAS N/C.NPT 3/4″ | 1 | 1.14 | 1/1 |
| 4022 05 A48V | ELECTROV. 2-VIAS N/C.NPT 3/4″ | 1 | 1.14 | 1/1 |
| 4022 05 C12V | ELECTROV. 2-VIAS N/C.NPT 3/4″ | 1 | 1.14 | 1/1 |
| 4022 05 C24V | ELECTROV. 2-VIAS N/C.NPT 3/4″ | 1 | 1.14 | 1/1 |
| 4022 06 110V | ELECTROV. 2-VIAS N/C.NPT 1″ | 1 | 1.27 | 1/6 |
| 4022 06 220V | ELECTROV. 2-VIAS N/C.NPT 1″ | 1 | 1.27 | 1/6 |
| 4022 06 240V | ELECTROV. 2-VIAS N/C.NPT 1″ | 1 | 1.27 | 1/1 |
| 4022 06 380V | ELECTROV. 2-VIAS N/C.NPT 1″ | 1 | 1.27 | 1/1 |
| 4022 06 A12V | ELECTROV. 2-VIAS N/C.NPT 1″ | 1 | 1.27 | 1/1 |
| 4022 06 A24V | ELECTROV. 2-VIAS N/C.NPT 1″ | 1 | 1.27 | 1/1 |
| 4022 06 A48V | ELECTROV. 2-VIAS N/C.NPT 1″ | 1 | 1.27 | 1/1 |
| 4022 06 C12V | ELECTROV. 2-VIAS N/C.NPT 1″ | 1 | 1.27 | 1/1 |
| 4022 06 C24V | ELECTROV. 2-VIAS N/C.NPT 1″ | 1 | 1.27 | 1/1 |
| 4022 07 110V | ELECTROVALVULA 2-VIAS N/C.NPT 110V | 1 | 3.25 | 1/1 |
| 4022 07 220V | ELECTROVALVULA 2-VIAS N/C.NPT 220V | 1 | 3.25 | 1/1 |
| 4022 07 A24V | ELETROVALVULA 2-VIAS N/C.NPT A24V | 1 | 3.25 | 1/1 |
| 4022 07 C24V | ELETROVALVULA 2-VIAS N/C.NPT C24V | 1 | 3.25 | 1/1 |
| 4022 08 110V | ELECTROV. 2-VIAS N/C.NPT 1″1/2 | 1 | 2.95 | 1/1 |
| 4022 08 220V | ELECTROV. 2-VIAS N/C.NPT 1″1/2 | 1 | 2.95 | 1/1 |
| 4022 08 240V | ELECTROV. 2-VIAS N/C.NPT 1″1/2 | 1 | 2.95 | 1/1 |
| 4022 08 380V | ELECTROV. 2-VIAS N/C.NPT 1″1/2 | 1 | 2.95 | 1/1 |
| 4022 08 A12V | ELECTROV. 2-VIAS N/C.NPT 1″1/2 | 1 | 2.95 | 1/1 |
| 4022 08 A24V | ELECTROV. 2-VIAS N/C.NPT 1″1/2 | 1 | 2.95 | 1/1 |
| 4022 08 A48V | ELECTROV. 2-VIAS N/C.NPT 1″1/2 | 1 | 2.95 | 1/1 |
| 4022 08 C12V | ELECTROV. 2-VIAS N/C.NPT 1″1/2 | 1 | 2.95 | 1/1 |
| 4022 08 C24V | ELECTROV. 2-VIAS N/C.NPT 1″1/2 | 1 | 2.95 | 1/1 |
| 4022 09 110V | ELECTROV. 2-VIAS N/C.NPT 2″ | 1 | 5.13 | 1/1 |
| 4022 09 220V | ELECTROV. 2-VIAS N/C.NPT 2″ 220V | 1 | 5.13 | 1/1 |
| 4022 09 C12V | ELECTROV. 2-VIAS N/C.NPT 2″ C12V | 1 | 5.13 | 1/1 |
| 4022 09 C24V | ELECTROV. 2-VIAS N/C.NPT 2″ C24V | 1 | 5.13 | 1/1 |
