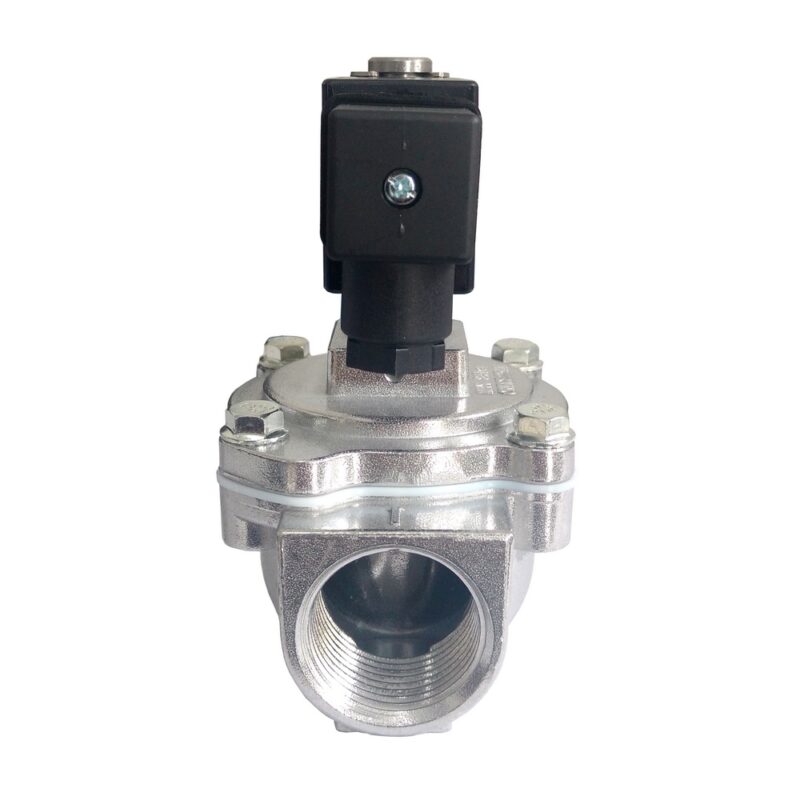

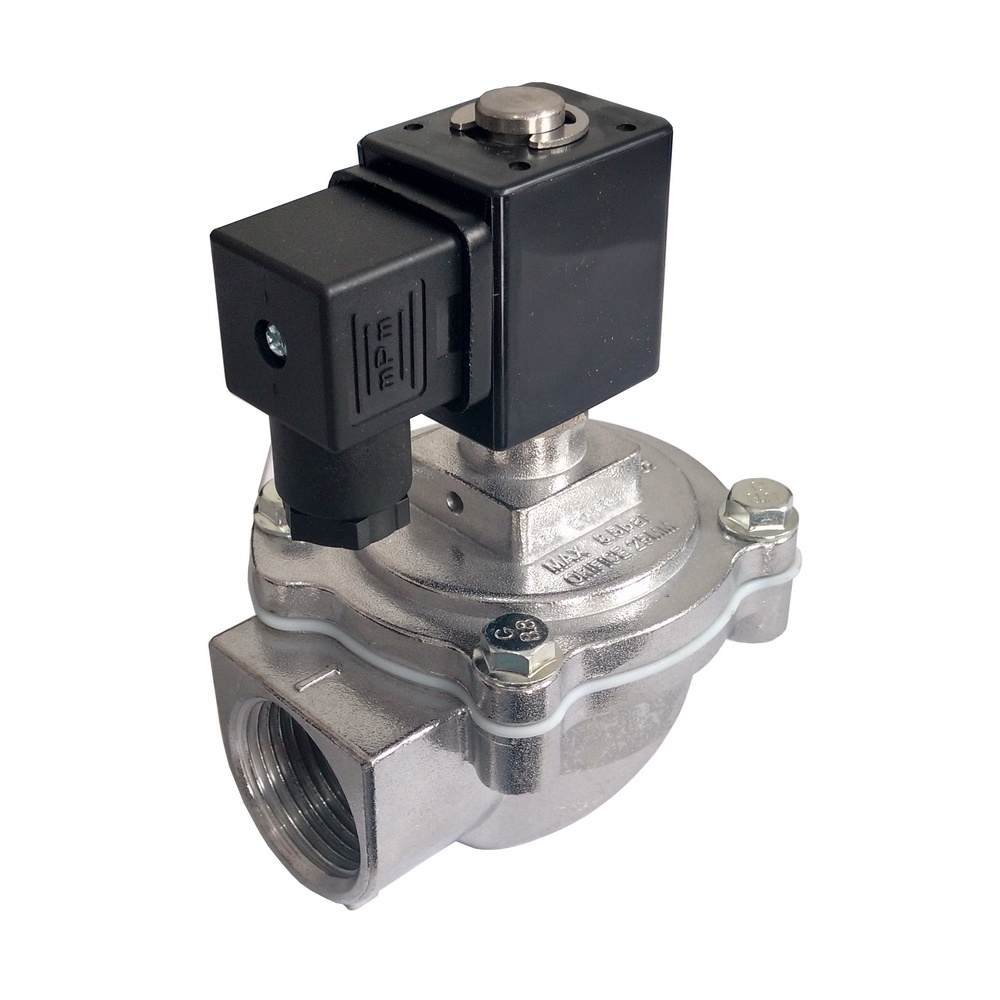

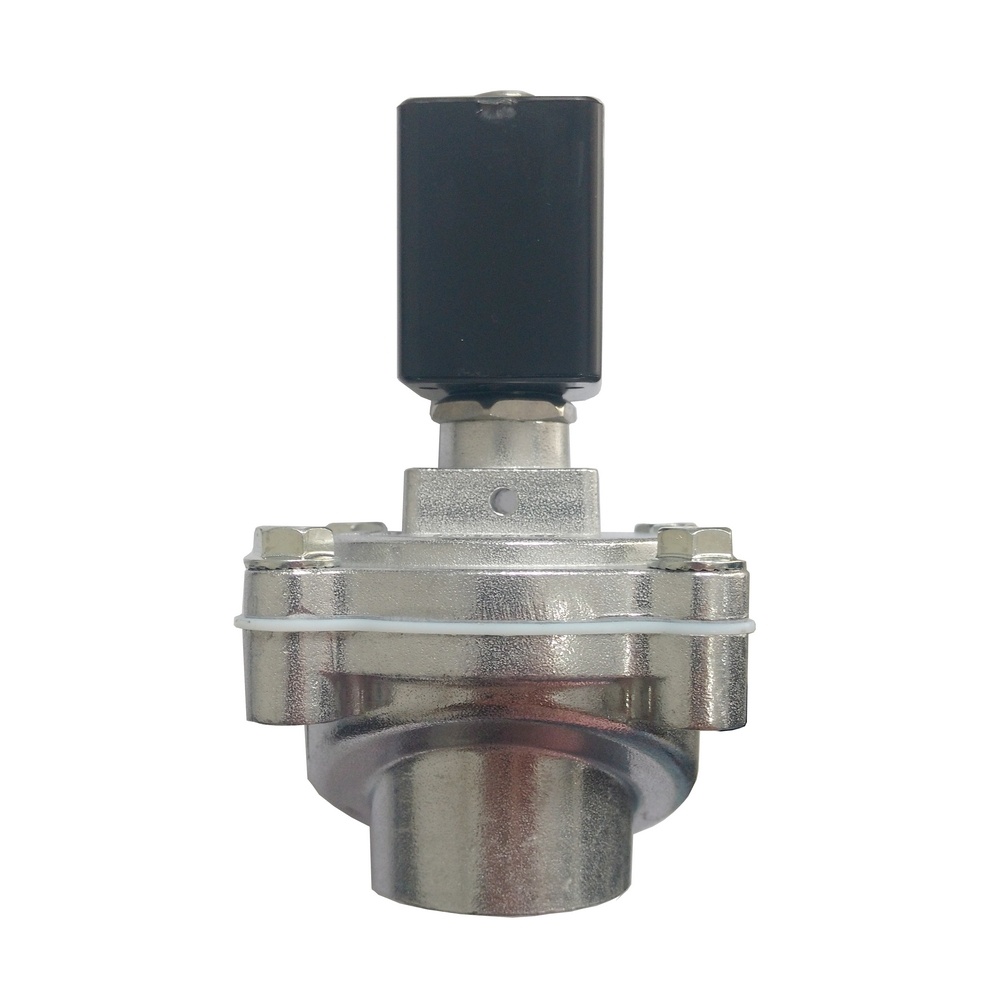

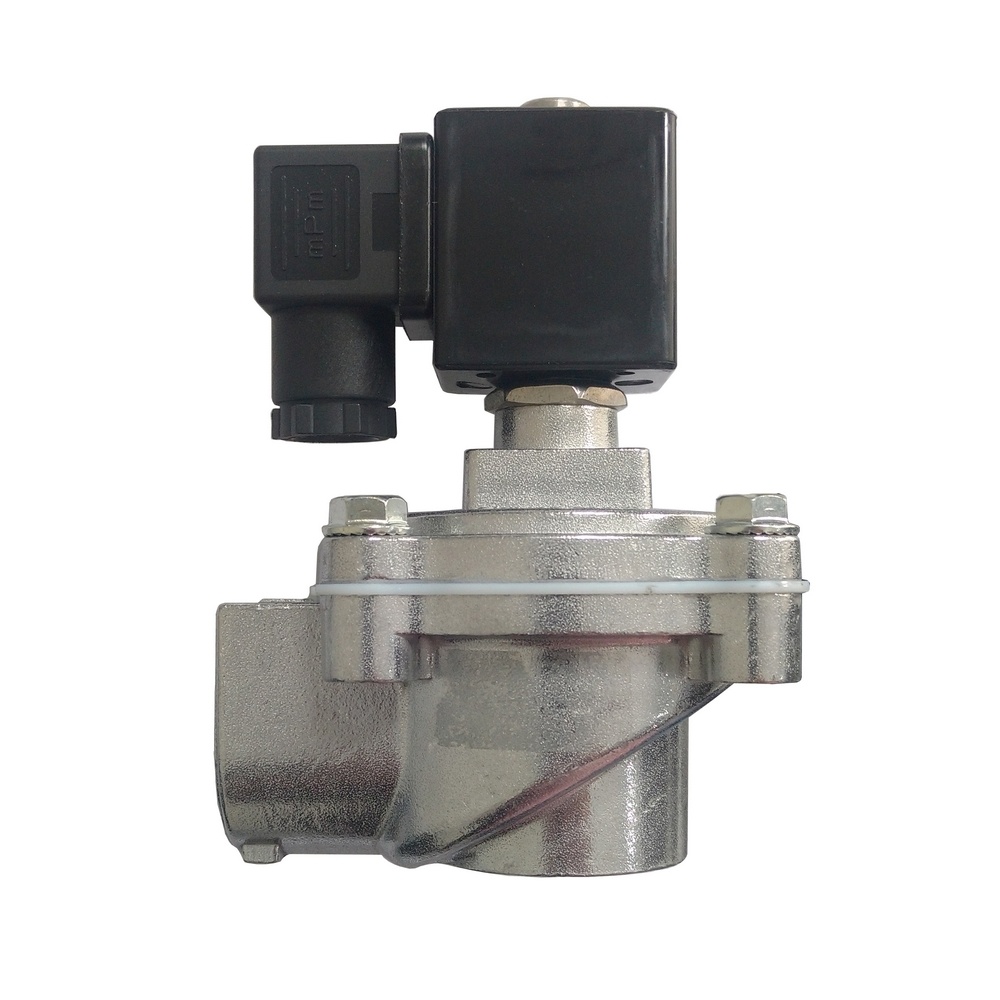

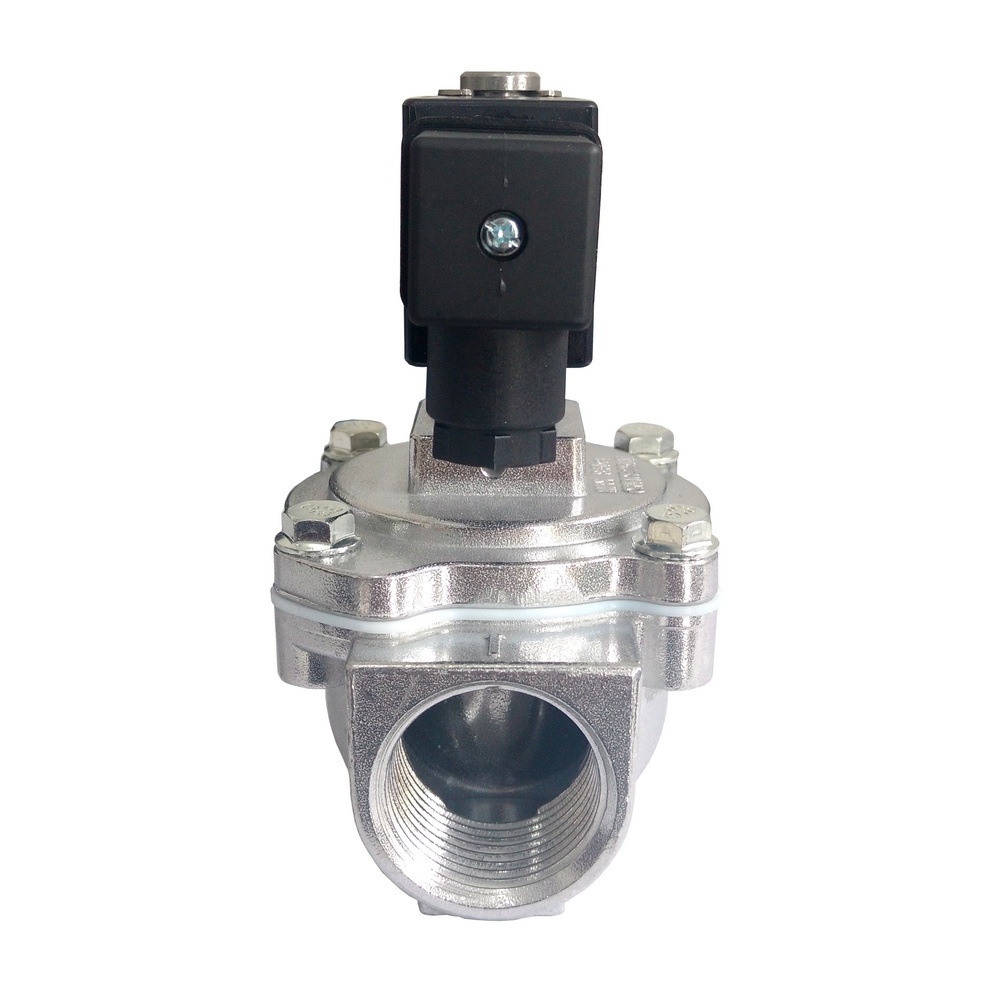

Válvula Diafragma Filtro Manga – AMDZ
Especificações Técnicas:
OPERAÇÃO: 2 Vias Normalmente Fechada Servo Operada
CONEXÃO: Rosca Fêmea 3/4 – 1″ – 1.1/2 – 2¨ BSP (ISO 228/1) – Entrada.
Rosca Fêmea 1″ BSP (ISO 228/1) – Saída Ang.90°.
ORIFÍCIO: Ø 32,0 mm – (Kv 14,5) Fator de Fluxo
MATERIAL: Corpo/Tampa – Alumínio SAE 305 Die-Cast
Polo/Embolo – Aço Inoxidável (AISI 430 Fr)
Tampa – Aço Inoxidável (AISI 304)
Mola – Aço Inoxidável (AISI 302)
Cobre Esmaltado Classe HR 200°C (IEC 60317-8)
VEDAÇÃO: Vedação- Polimero N30000-7 (Nitrilico)
CARACTERÍSTICAS ELÉTRICAS: Largura 47,5 x Altura 42,0 x Comprimento59,5 x Diam. do Nucleo 17x34mm e 10,5x3mm.
Grau de Proteção: IP65
Encapsulamento: Poliamida 6 (30% fibra)
220/240 V 50/60 Hz
12 W
Conexão elétrica DIN 43650A C/ Led
PRINCIPAIS APLICAÇÕES: Ar/Oxigênio
* Demais aplicações consultar compatibilidade
PRESSÃO (PSI): Mín. 7 / Máx. 125
PESO (KG): 0,91500
GARANTIA: 1 Ano
CÓDIGO VALV: 27871
BOBINA: 19484
REPARO: 27874
Estas válvulas de diafragmas, são especialmente projetadas para aplicações em filtros coletores de pó, combinando alta vazão, vida longa e altíssimas velocidades de abertura e fechamento, propiciando uma operação eficaz e econômica;
Corpo angular, alto fluxo, construção sem mola, em combinação com um diafragma especial, dão à esta linha características de operações únicas de limpeza em Eqtos. coletores de pó; Conexões por compressão permitem uma instalação rápida, fácil e segura;
Silenciadores incorporados garantem uma operação livre de ruídos além de evitar a entrada de partículas estranhas;
Válvulas fornecidas com bobinas moldadas em epoxi, classe “F” de isolamento. Versão em Aço Inox 316 para aplicações em ambientes extremamente agressivos.
INFORMAÇÕES GERAIS
Pressão diferencial 0,35 a 8,5 bar
Temperatura Ambiente -20 a 85ºC
| Fluidos | Temperatura | Vedações |
| Ar / Gás Inerte | – 20º C a + 85º C | CR |
MATERIAIS EM CONTATO COM FLUÍDO
Corpo / Assento Base-Solenoide Núcleo móvel / fixo Anel de defasagem Mola
Vedação externa Diafragma Parafusos
Alumínio Aço Inox 305
Aço Inox 430F Cobre
Aço Inox 302 NBR
CR
Aço Carbono Zincado
Aço Inox 316
Aço Inox 305 Aço Inox 430F Cobre
Aço Inox 302 NBR
TPE
Aço Inox 316
CARACTERÍSTICAS ELÉTRICAS
Tensão standart: C.C.(=): 12V – 24V
C.A.(~): 24V/ 60Hz – 120V/ 60Hz – 240V / 60Hz
outras tensões sob encomenda (consulte a ASCO)
| Tamanho da Bobina | Potência Nominal / Consumo | Bobina Sobressalente | ||||||
| C.C. | C.A. | Prefixo SC * | ||||||
| Watts | Watts | VA Sustentação | VA Arranque | C.C. | C.A. | |||
| 24 V | 120/60 Hz | 240/60 Hz | ||||||
| F | M-6 | – | 6 | 15,6 | 34 | – | 400325-125 | 400325-128 |
| F | M-6 | 15,3 | – | – | – | 400325-242 | – | – |
* Para outros tipos de bobinas consultar
TABELA DE ESPECIFICAÇÃO
|
Conexão |
Orifício (mm) |
KV | Pressão Dif. (Kgf/cm²) | Máxima Temperatura do fluído (°C) | Prefixos | Número Básico de Catálogo | Construção | Potência da Bobina | ||||||||
|
Mín. | Máxima | Áreas Classificadas | IP-65 | |||||||||||||
| Ex d mb | Ex mb | Ex e mb | ||||||||||||||
| C.A. | C.C. | |||||||||||||||
| C.A. | C.C. | C.A. / C.C. | EF | PV | EM (WSEM) | SC | Alumínio | 2 Inox 316L | ||||||||
| Roscada ( * = “8” p/ NPT ou “G” p/ BSP ) | ||||||||||||||||
| 3/4” | 29 | 14 | 0,34 | 8,5 | 8,5 | 85 | • | 3 | • | • | *353-141J | G353A132 4 | 1 | 6 | 15,3 | |
| 1” | 29 | 17 | 0,34 | 8,5 | 8,5 | 85 | • | 3 | • | • | *353-041J | G353A133 4 | 1A | 6 | 15,3 | |
| Compressão ( ) | ||||||||||||||||
| 3/4” | 29 | 14 | 0,34 | 8,5 | 8,5 | 85 | • | 3 | • | • | 8353-052J | – | 2 | 6 | 15,3 | |
| 1” | 29 | 17 | 0,34 | 8,5 | 8,5 | 85 | • | 3 | • | • | 8353-053J | – | 2A | 6 | 15,3 | |
Para prefixos EF, deverá ser alterado o 5º dígito do código base para “G”. Ex.: EF8353G041J. Sofrem pequenas variações nas potências de até + ou – 10%; Válvulas com corpo em Inox 316L possuem como vedação Standart o TPE. Para outras opções consulte a Asco;
Disponível somente em C.C.;
Consultar a Asco para uso com prefixo WSEM.
