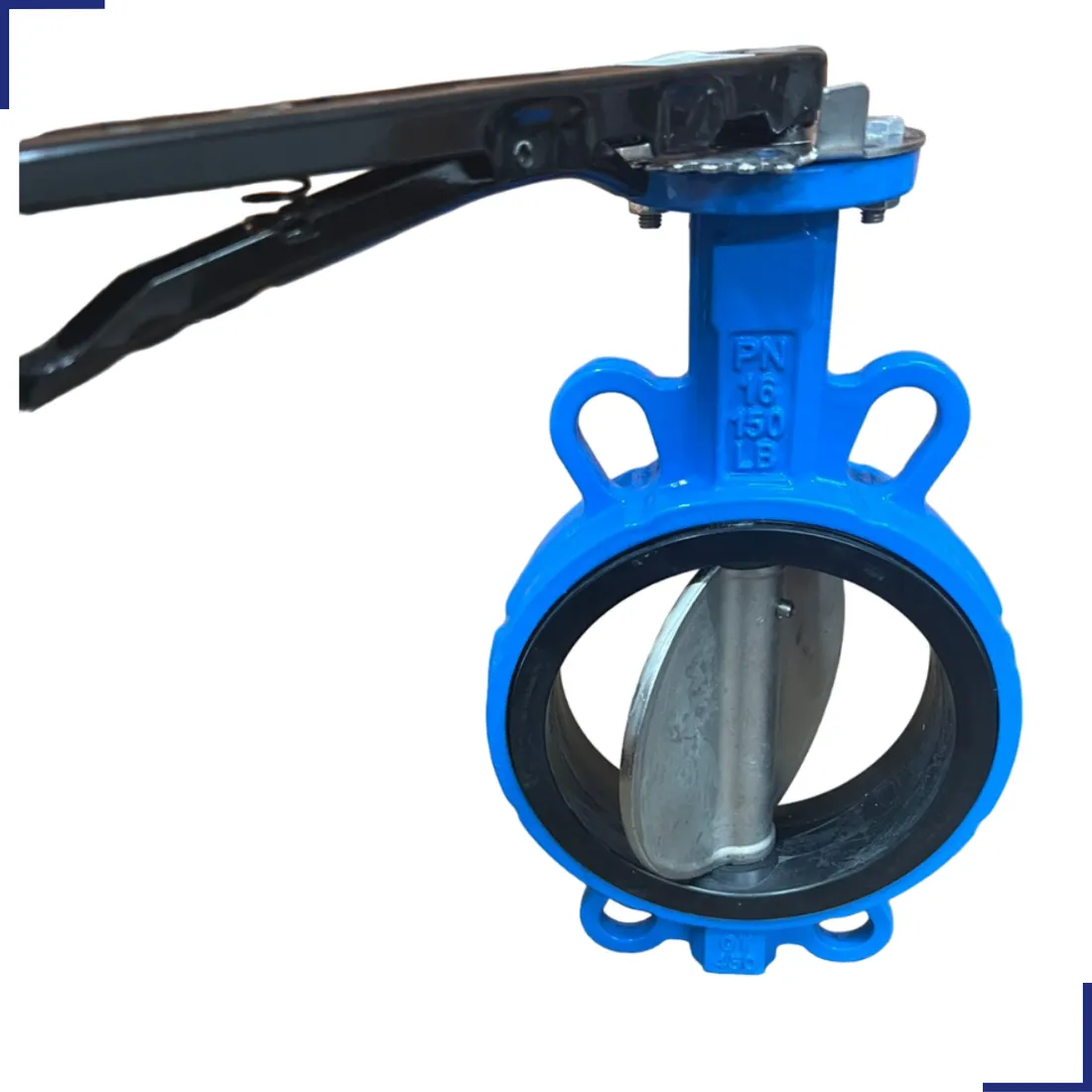

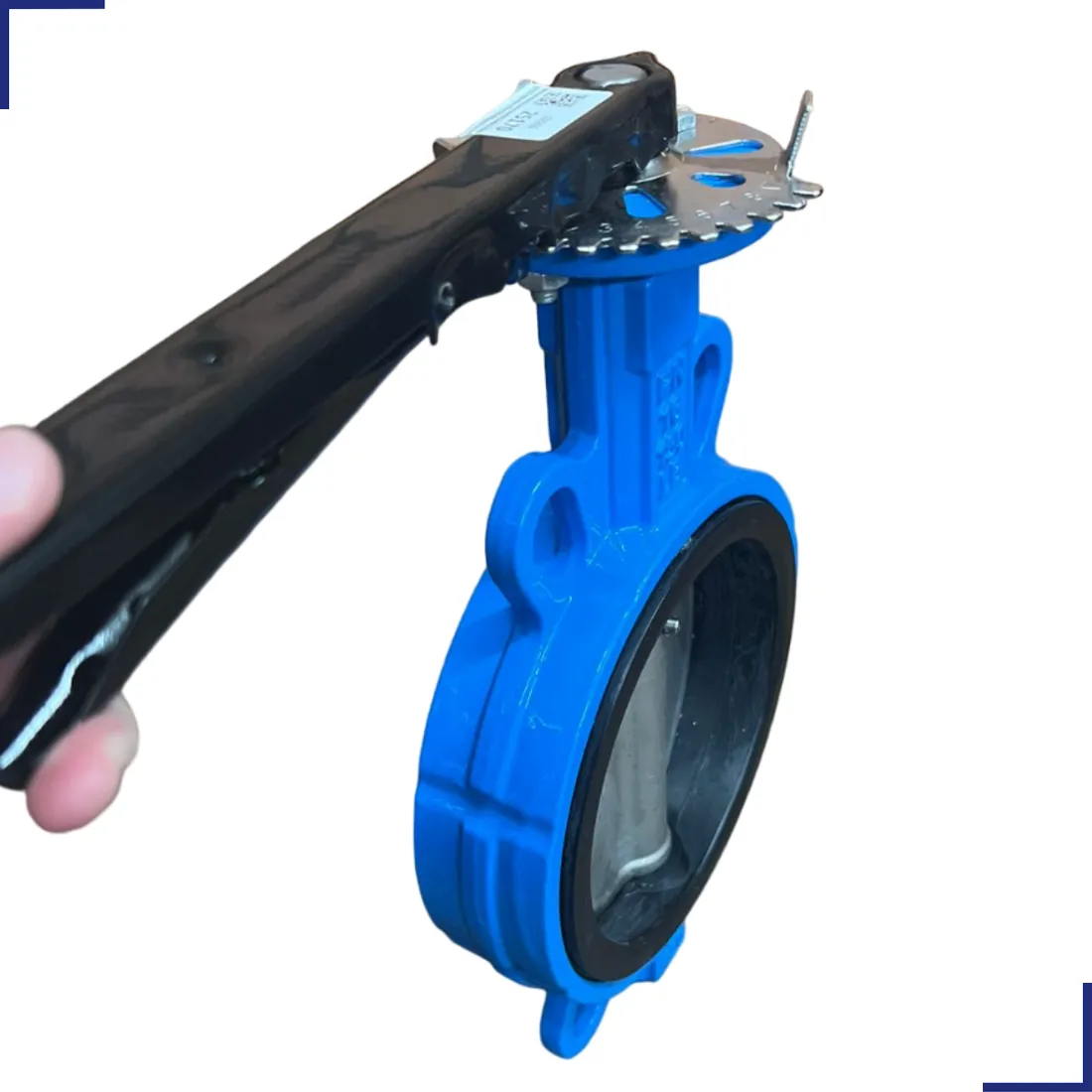

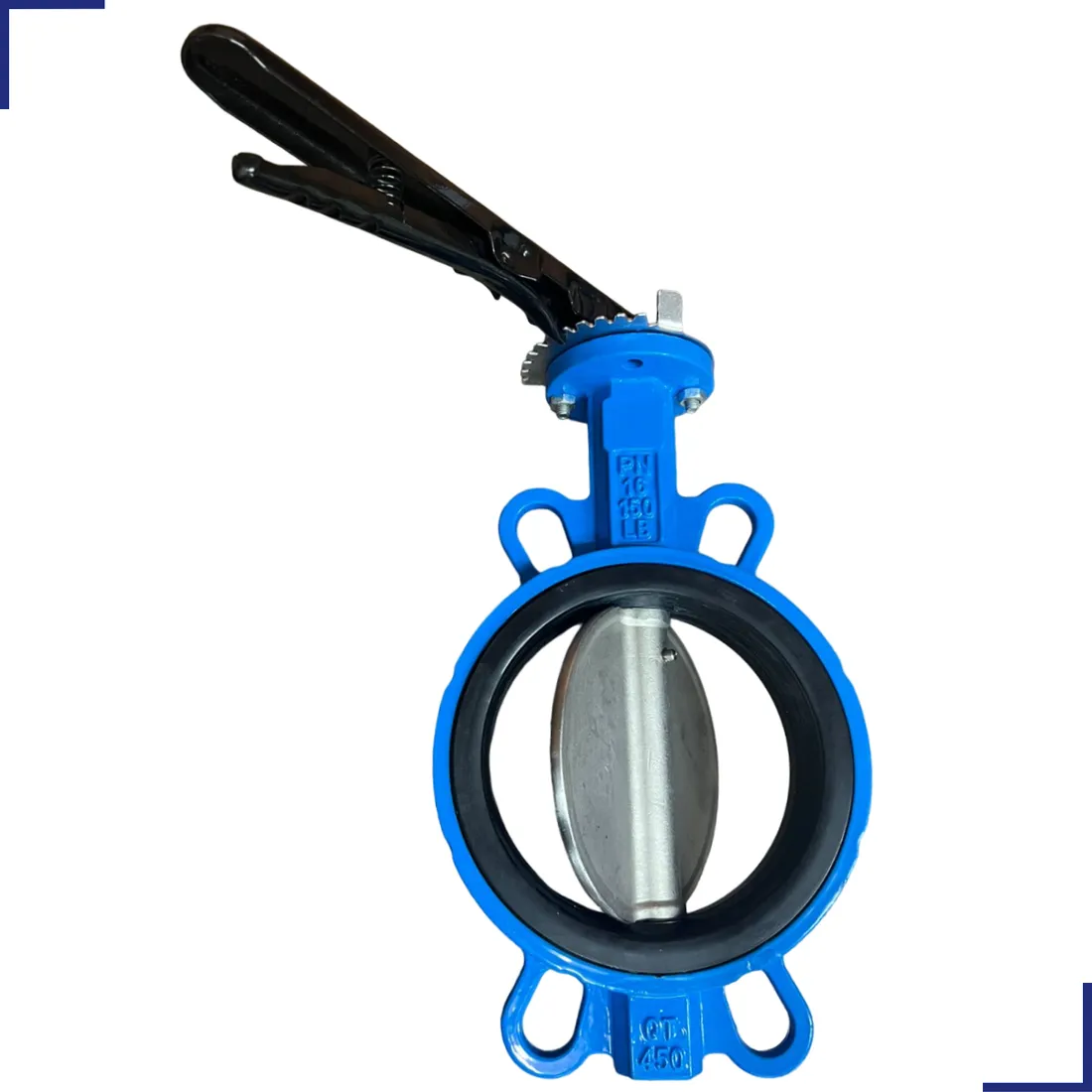

Válvula Borboleta Wafer FF/EPDM 150 Lbs 6″A 12″
Detalhes do Produto:
Classe 150 LBS ASME B16.5.
Com furação ISO
Corpo em Ferro nodular GGG50
Disco em inox 304
Eixos em aço inox AISI 410
Sede de vedação: EPDM
Temperatura máxima de trabalho: 110º C.
FLUIDOS TRABALHO: AGUA/LIQUIDOS/AR /GÁS E OLEO
TIpo: Wafer Face a Face: API609,BS5155,DIN3202, ISO5752
Flange: DIN,BS,UNI,ISO,ANSI, AS,JIS Mounting Flange: ISO5211
Pressão de trabalho: PN16 (200 PSI) MAXIMA Aplicação: Obras de água, Instalações públicas, Construção
Indústria, Petróleo, Química, Siderurgia, Metalurgia,
Indústria de Fabricação de Papel, Alimentos, Bebidas, Bio
energia, Usinas

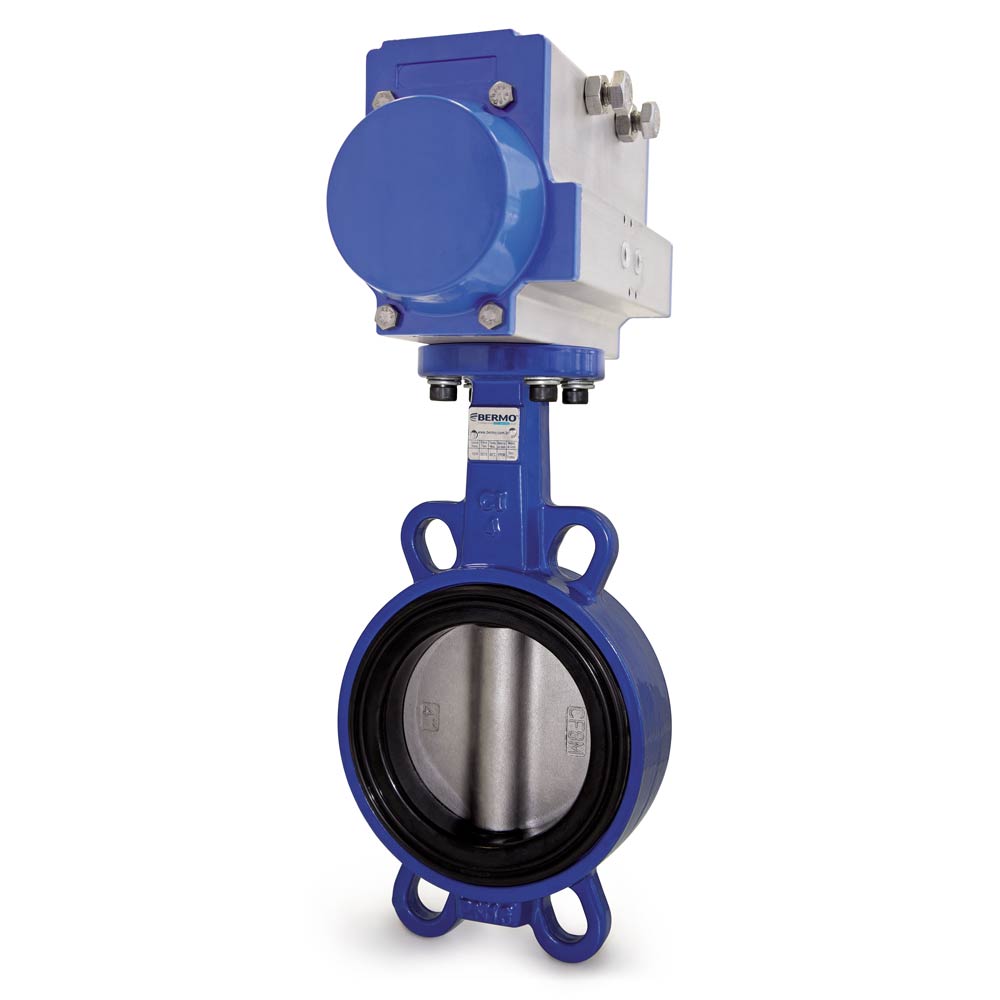

• Válvulas com furação ISO para acionamento por Atuadores Elétricos ou
Pneumáticos.
CONSTRUÇÃO: API 600 TESTE: API 598
A Válvula Registro Borboleta, Disco Inox 304 Vedação EPDM corpo em Ferro Nodular Válvulas é a solução ideal para aplicações industriais que exigem alta durabilidade e eficiência. Fabricada em Disco de aço inox 304, esta válvula apresenta uma classe de pressão de 150 libras, garantindo resistência e confiabilidade em ambientes desafiadores.
Seu design wafer permite uma instalação simplificada, otimizando o espaço e facilitando a manutenção. A vedação em EPDM proporciona uma excelente resistência a produtos químicos e temperaturas, assegurando um desempenho superior ao longo do tempo.
Ideal para sistemas de tubulação que transportam líquidos e gases, esta válvula é perfeita para indústrias de diversos setores, como petroquímico, alimentício e farmacêutico. Invista em qualidade e segurança com a Válvula Registro Borboleta, um componente essencial para o seu sistema industrial.
Construída conforme a norma API 609, a válvula borboleta tipo wafer é fornecida na especificação 150 lb para ser instalada entre flanges ISO, DIN, ABNT e ANSI. É produzida com ferro fundido, ferro nodular, aço-carbono fundido e aço inoxidável com corpo semi-lug, que assegura instalação na vertical e na horizontal, monobloco ou bipartido, permitindo fácil substituição da vedação e dos componentes internos. Possui eixo e disco em peça única de aço inoxidável AISI 316; disco com bordas esféricas, oferecendo baixo torque de operação; e vedação acoplada ao corpo por encaixes disponível em Buna-N, EPDM, PTFE, Viton e outros. Dispõe de acionamento manual por alavanca, caixa de redução, atuador pneumático e elétrico; e diâmetro de 2 a 24″. Características técnicas | |||||||||
PMT: 232 psi / (16 bar) | |||||||||
| Bitola (PR) | Dimensões mm/(polegadas) | ||||||||
| DN | NPS | A | B | C | ØD | ØE | ØF | Go | |
| 40 | 1 1/2″ | 210/(8,26) | 140/(5,51) | 32/(1,25) | 115/(4,52) | 86/(3,38) | 19/(0,75) | 45/(1,77) | |
| 50 | 2″ | 241/(9,48) | 161/(6,33) | 32/(1,25) | 120,6/(4,74) | 100/(3,93) | 19/(0,75) | 45/(1,77) | |
| 65 | 2 1/2″ | 264/(10,39) | 175/(6,88) | 32/(1,25) | 139,7/(5,5) | 120/(4,72) | 19/(0,75) | 45/(1,77) | |
| 80 | 3″ | 276/(10,86) | 181/(7,12) | 32/(1,25) | 152,4/(6) | 127/(5) | 19/(0,75) | 45/(1,77) | |
| 100 | 4″ | 314/(12,36) | 200/(7,87) | 32/(1,25) | 190,5/(7,5) | 156/(6,14) | 19/(0,75) | 22,5/(0,88) | |
| 125 | 5″ | 340/(13,38) | 213/(8,38) | 32/(1,25) | 215,9/(8,5) | 190/(7,48) | 89,6/(3,52) | 22,5/(0,88) | |
| 150 | 6″ | 365/(14,3) | 226/(8,89) | 32/(1,25) | 241,3/(9,5) | 212/(8,34) | 22,4/(0,88) | 22,5/(0,88) | |
| 200 | 8″ | 435/(17,12) | 260/(10,23) | 40/(1,57) | 298,3/(11,74) | 268/(10,55) | 22,4/(0,88) | 22,5/(0,88) | |
| 250 | 10″ | 495/(19,48) | 292/(11,49) | 40/(1,57) | 361,9/(14,24) | 325/(12,79) | 25,4/(1) | 15/(0,59) | |
| 300 | 12″ | 579/(22,79) | 337/(13,26) | – | 431,8/(17) | 403/(15,86) | 25,4/(1) | 15/(0,59) | |
Características técnicas | |||||||||
| Dimensões mm/(polegadas) | |||||||||
| H | I | J | L | M | ØN | ||||
| 267/(10,51) | 33/(1,29) | 37/(1,45) | – | – | – | ||||
| 267/(10,51) | 42/(1,65) | 45/(1,77) | – | – | – | ||||
| 267/(10,51) | 44,7/(1,75) | 47,6/(1,87) | – | – | – | ||||
| 267/(10,51) | 45,2/(1,77) | 49/(1,92) | – | – | – | ||||
| 267/(10,51) | 52/(2,04) | 54,7/(2,15) | – | – | – | ||||
| 267/(10,51) | 54,4/(2,14) | 58/(2,28) | – | – | – | ||||
| 267/(10,51) | 55,75/(2,19) | 58,6/(2,3) | – | – | – | ||||
| 359/(14,13) | 60,6/(2,38) | 63,4/(2,49) | – | – | – | ||||
| 359/(14,13) | 65,6/(2,58) | 70/(2,75) | – | – | – | ||||
| – | 76,9/(3,02) | 80,1/(3,15) | 225/(8,8) | 285/(11,2) | 373/(14,7) | ||||
