* Informações Completa do Produto:
– É realizado o teste hidrostática (pressão variável pelo diâmetro) com água em temperatura ambiente, além de todas as válvulas passarem pelo teste de bancada para estanqueidade e pressão, conforme norma sanitária.

* Mercado:
– Nossas válvulas atendem todo o mercado com exigência em linhas sanitárias, como por exemplo: linha de laticínios ou água mineral, cervejaria, sucos, doces, cosméticos, farmacêuticos, entre outros.

* Material
– Essas variações do mercado, normalmente são atendidas pela troca do material das vedações. No qual, a DDA possui capacidade em atender os seguintes materiais:
– Etileno Propileno (EPDM): a principal característica dessa borracha é a alta resistência ao vapor.

– Os componentes fabricados com esse material têm excelentes resultados quando expostos ao calor, água e intempéries. Tem como deficiência a baixa resistência a óleos minerais, derivados do petróleo e solventes.

– Silicone (SI) (MVQ): sua principal característica é a de trabalhar em uma larga escala de temperatura, podendo ser expostas ao calor e frio extremo. Sua flexibilidade mantém-se até em temperatura inferior a -20°C, e pode, por outro lado, ser utilizada em serviços contínuos com alta temperatura podendo suportar até 200°C. Apresenta boa resistência aos álcalis, ácidos diluídos e ao ozônio.

-Tem como deficiência a baixa resistência mecânica. Não é recomendada a sua utilização junto a hidrocarbonetos como o querosene e a parafina e também com vapor sob pressão superior a 3,5 kgf/cm², pois podem resultar em inchamento e amolecimento consideráveis do elastômero.

– Viton® (FPM – Flúor Elastômero): o Viton® possui excelentes propriedades mecânicas, no qual o maior teor de flúor aumenta sua resistência a fluídos. É a borracha de maior aplicação em vedações com temperaturas elevadas de trabalho. É altamente resistente ao calor e ataques químicos (óleos lubrificantes, fluídos hidráulicos, toluol, xilol, ácidos, óleos minerais, hidrocarbonetos halogenados e aromáticos, etc). Tem excelente desempenho quando submetido a trabalhos de vácuo, de tração, compressão, deformação, fadiga por dobramento e à vibração. Existem poucos fluidos em que o Viton® demonstra baixa resistência, sendo eles: éteres, ésteres de baixa massa molar e cetonas.

* Tipos de Cabo (manual/pneumático/elétrico) Nossas válvulas no modelo manual podem ser acionadas por:
– Cabo retrátil (Bolinha): é o mais comum devido ao seu baixo custo e ótima qualidade. Esse cabo possui 3 posições e um giro de 90º (0° – 45° – 90°).

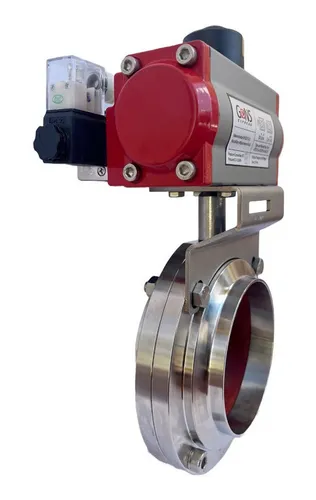

* Além dos cabos manuais, possuímos os acionamentos por Ação Pneumática através dos atuadores rotativos por ação de cremalheiras. Esses atuadores são dimensionados para cada diâmetro de válvulas, montados e testados em bancada. Atualmente trabalhamos com dois modelos, sendo eles:

– Dupla Ação: necessita de duas linhas de ar comprimido, sendo uma para sua
abertura e outra para seu fechamento. Considerando a pressão de alimentação em
8 BAR, trabalhamos com atuadores de 9Nm até 1.349Nm.

– Simples Ação (Retorno Mola): necessita somente de uma linha de ar comprimido,
sendo ela para sua abertura e o fechamento automático pela ação de molas.

– Considerando a pressão de alimentação em 8 BAR, trabalhamos com atuadores de
7,4Nm até 526Nm.

– Além dos acionamentos por Ação Pneumática, temos o acionamento elétrico através dos
Atuadores Elétricos. Atuadores elétricos substituem os atuadores pneumáticos em locais
remotos onde não se dispõe de ar comprimido.

* Acessórios:
– Além dos acionamentos, oferecemos também diversos acessórios para auxiliar a sua utilização da Válvula Borboleta Sanitária, como por exemplo:

* Comando Elétrico Solenóide:
– Permite a entrada ou não do ar no atuador, por meio de um comando elétrico.

* Caixa Microbox:
– Utilizado para detectar o status da válvula no sistema de controle automático. Informa tanto em um painel luminoso como diretamente na válvula.

* Posicionador elétrico rotativo:
– Na maioria dos casos o posicionador é montado em cima de um atuador pneumático e por isso sua função fundamental é fornecer ar pressurizado ao
atuador da válvula, de modo que a posição da haste ou eixo da válvula corresponda exatamente ao ponto de ajuste do sistema de controle.

* Conjunto de chaves Fim-de-curso.
– Indicam se a válvula está aberta ou fechada, em um painel luminoso.

* Conjunto Lubrifil: Possibilita a opção de regulagem de pressão de ar. Quando retirada a
umidade do ar, lubrifica o ar antes de entrar no atuador.

* Válvula Solenoide Pneumática 5/2 vias com Bobina

* A válvula solenoide pneumática é um dispositivo que quando ativado por energia elétrica, abre uma válvula sob uma pressão de ar positiva ou negativa, funcionando basicamente como um elemento de liga e desliga para diferentes tipos de sistemas pneumáticos, e também para aliviar a pressão e fazer com que determinado gás ou líquido flua quando a corrente elétrica é aplicada.

* É um produto perfeito para ser utilizado em ambientes hostis e desafiadores, isso graças ao seu excelente nível de resistência e potência, que lhe proporcionam maior vida útil e a capacidade de trabalhar em sistemas sob pressão.

* Um produto extremamente compacto e leve, o que possibilita um transporte dinâmico e fácil instalação.
* Outro ponto positivo é o seu ótimo custo e benefício, pois consegue alinhar grande desempenho com um baixo custo de aquisição.

* Válvula Solenóide Simples no Padrão NAMUR VDI/VDE 3845.

* Podem ser utilizadas em Atuadores Retorno-mola e Dupla-Ação.

* Rosca de Alimentação e Escape ¼” BSP.

* Todas as válvulas devem trabalhar com ar comprimido filtrado e lubrificado.

* Material do corpo e reparos internos em alumínio.

* Pressão de trabalho: 1,5 kgf/cm² ~ 8,0 kgf/cm².

* Pressão máxima de trabalho: 12,0 kgf/cm².

* Orifício: 25mm² (CV=1,40).

* Informações da Bobina:
– 110 VAC;
– 5.5 VA;
– 50 mA.

* Temos bobinas nas tensões: 24VAC, 24 VDC e 110V e 220V
