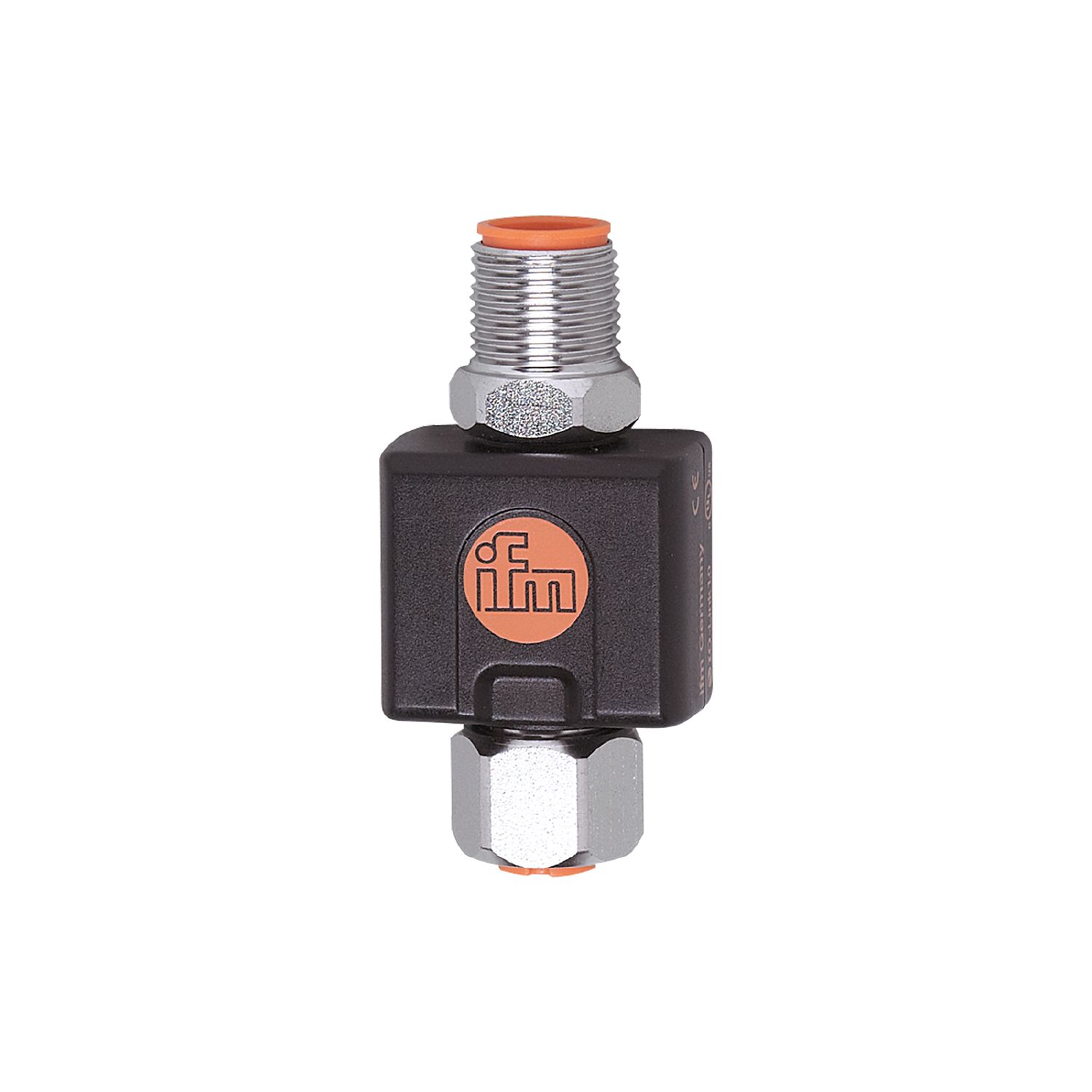

Unidade Eletrônica de Avaliação Para Sensores de Temperatura PT100/PT1000 – TP3232
- Para a análise do sinal de sensores de temperatura e termorresistências
- Simplificação da montagem e minimização das causas de erros em relação a transmissores para cabeçote
- Detecção automática do tipo de sensor conectado
- Encapsulamento completo e tecnologia de conexão para alta resistência a vibrações
- Saída analógica precisa e comunicação confortável via IO-Link
Características do produto:
| Quantidade de entradas e saídas | Quantidade de saídas analógicas: 1 | ||
| Alcance de medição |
| ||
| Interface de comunicação | IO-Link |
Área de aplicação:
| Característica especial | Contatos banhados a ouro |
| Aplicação | para elementos de mediação Pt100 e Pt1000 |
Dados elétricos:
| Tensão de operação[V] | 20…32 DC |
| Classe de proteção | III |
| Proteção contra inversão de polaridade | sim |
| Retardo de prontidão[s] | 1 |
| Watchdog integrado | sim |
Entradas/saídas:
| Quantidade de entradas e saídas | Quantidade de saídas analógicas: 1 |
Saídas:
| Saídas totais | 1 |
| Sinal de saída | sinal analógico; IO-Link; (configuráveis) |
| Quantidade de saídas analógicas | 1 |
| Corrente da saída analógica[mA] | 4…20 |
| Carga máx.[Ω] | 300 |
| Proteção contra curto-circuitos | sim |
| Versão da proteção contra curto-circuito | por impulso |
| Proteção contra sobrecarga | sim |
Faixa de medição / de ajuste:
| Alcance de medição |
| ||
| Ajuste de fábrica | -50…300 °C |
Precisão / desvios:
| Precisão da saída analógica[K] | ± 0,3 + (± 0,1 % MS) |
| Coeficiente de temperatura[% de duração / 10 K] | 0,1 |
Tempos de reação:
| Tempo de ciclo máx. de medição/exibição[ms] | 100 |
Interfaces:
| Interface de comunicação | IO-Link | ||||
| Tipo de transferência | COM2 (38,4 kBaud) | ||||
| Revisão IO-Link | 1.0 | ||||
| Tempo mín. do ciclo do processo[ms] | 2,3 | ||||
| DeviceIDs suportados |
|
Condições ambientais:
| Temperatura ambiente[°C] | -25…70 |
| Temperatura de armazenamento[°C] | -40…85 |
| Proteção | IP 67 |
Certificações / testes:
| EMC |
| ||
| Resistência a choques |
| ||
| Resistência à vibrações |
| ||
| MTTF[anos] | 449 |
Dados mecânicos:
| Peso[g] | 40,5 |
| Invólucro | Retangular |
| Dimensões[mm] | 52 x 25 x 18 |
| Materiais | PA; PET |
| Material da vedação | FKM |
Observações:
| Observações |
| ||
| Unidades por embalagem | 1 peça |
Conexão elétrica:
| Conexão | 1 x M12; codificação: A; Contatos: 4, dourado; Corpo: TPU; Bloqueio: 1.4404 (aço inoxidável |
