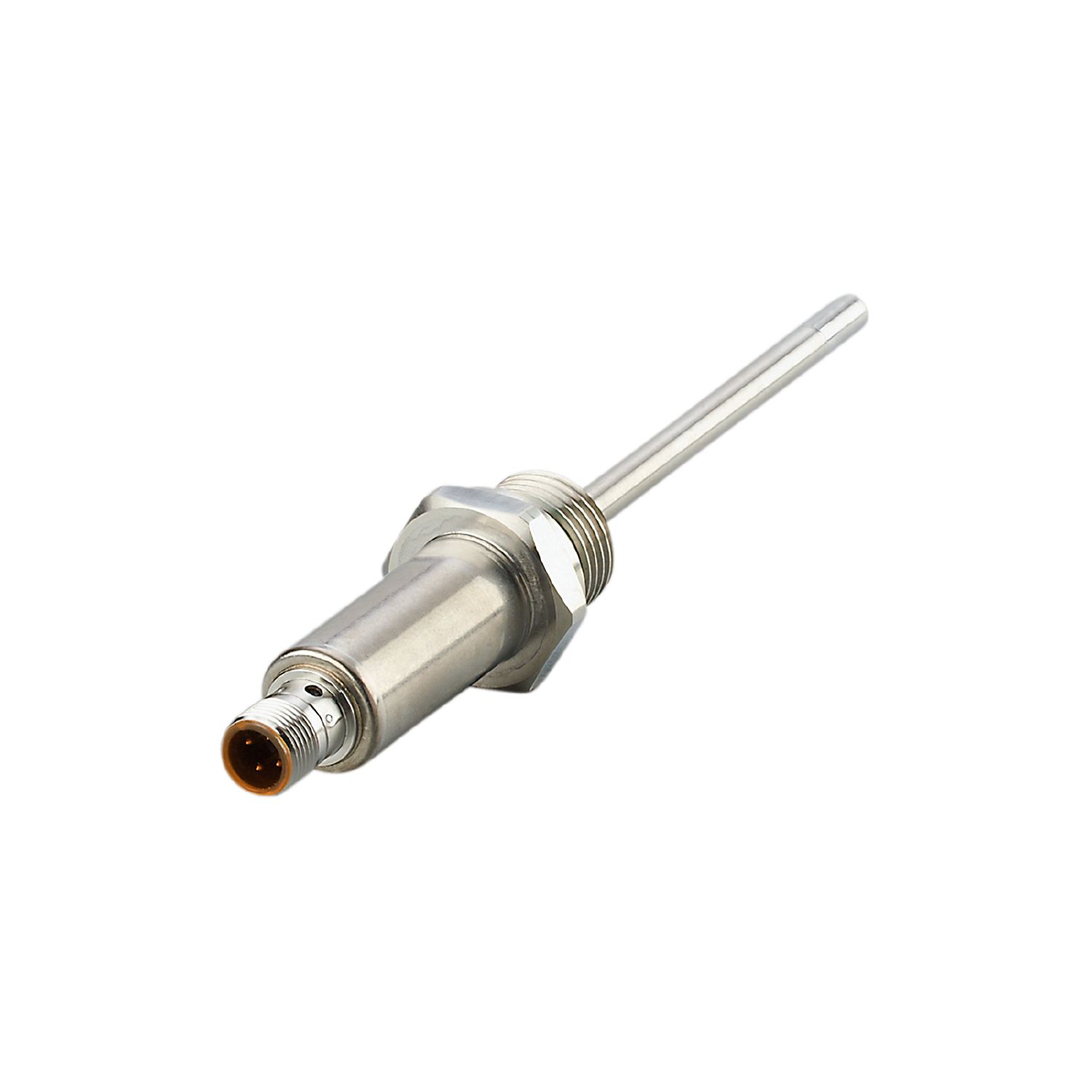

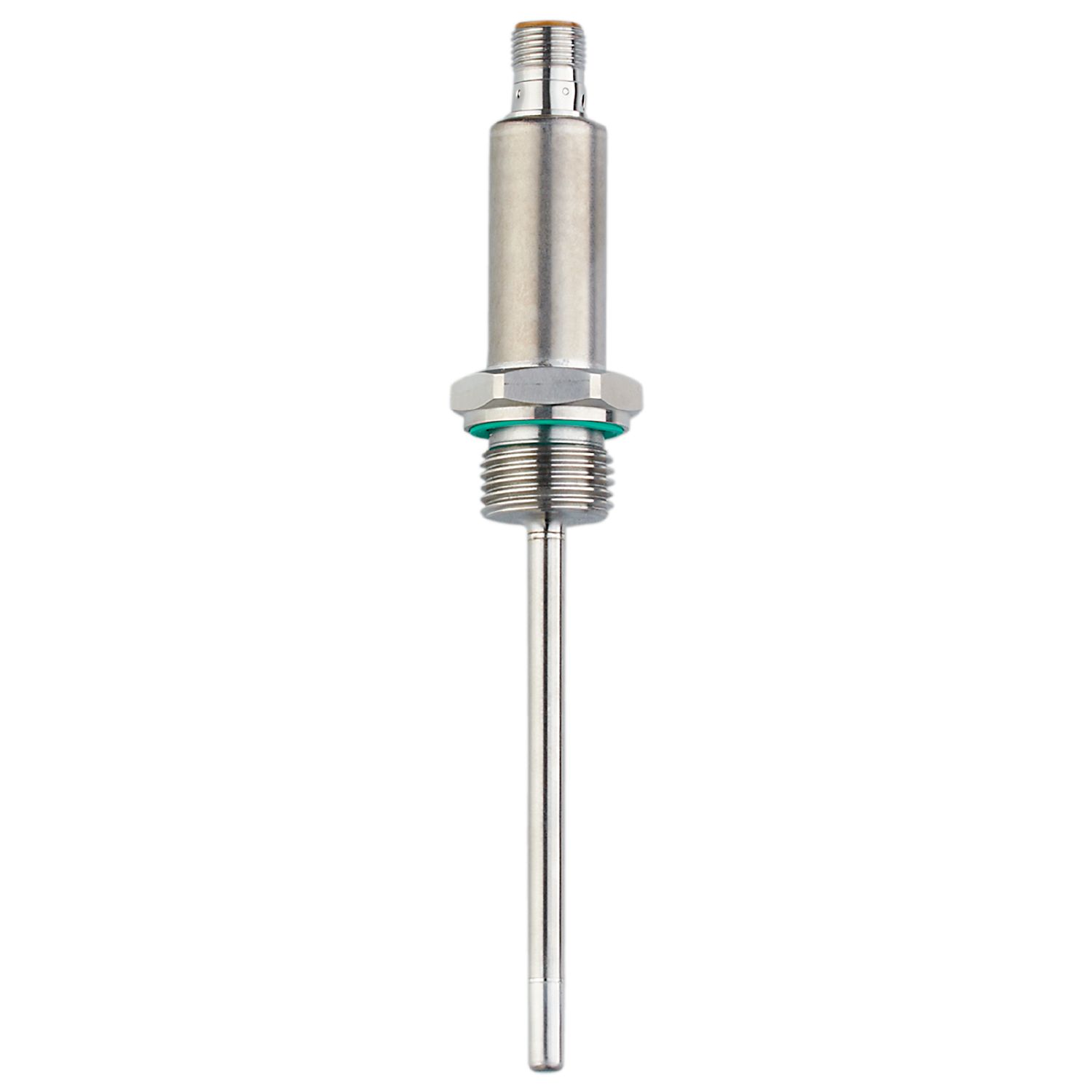

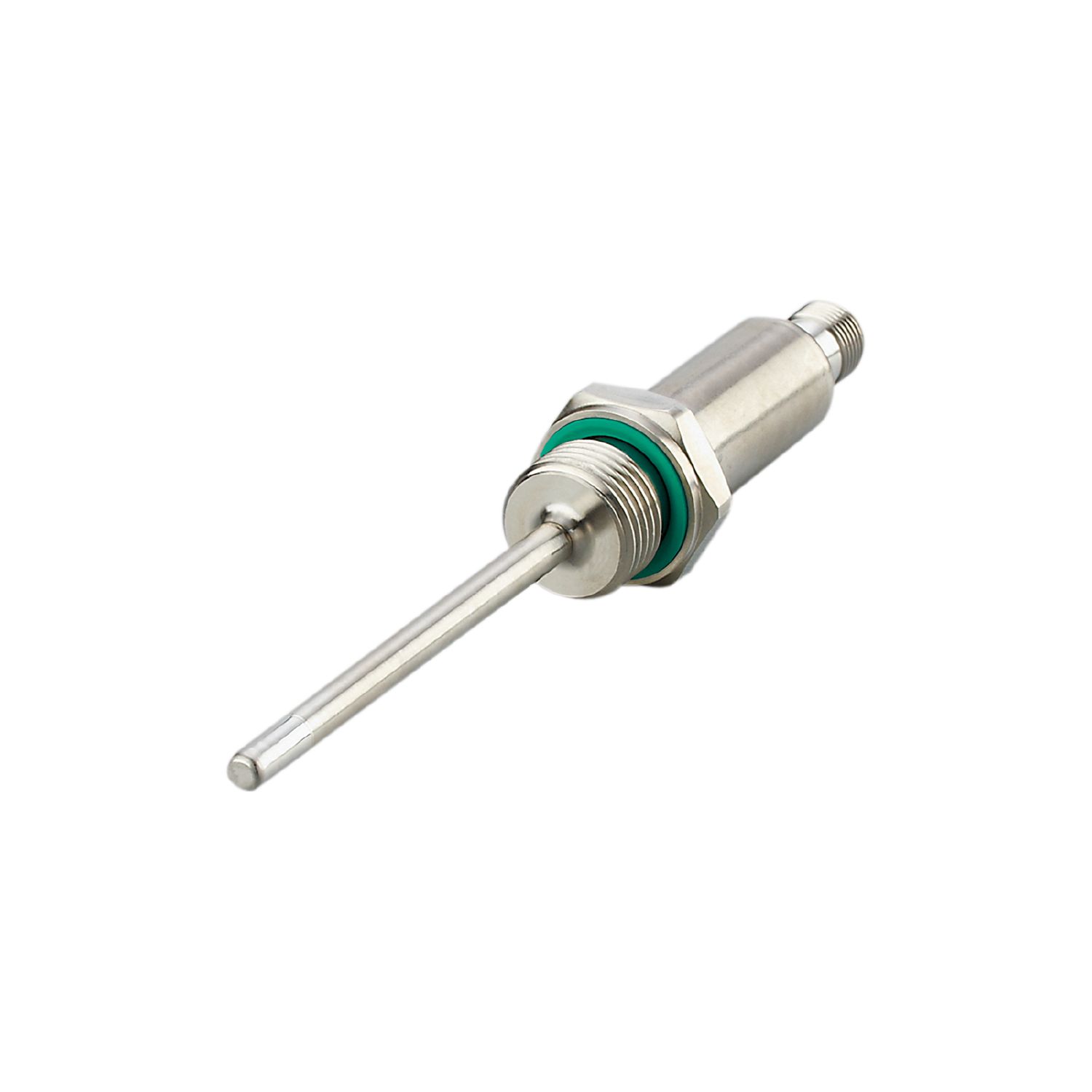

Transmissor de Temperatura – DDATA2435
- Elevada precisão em toda a faixa de medição da temperatura
- Dinâmica de resposta especialmente boa e tempo de atraso de disponibilidade muito curto
- Invólucro robusto de aço inoxidável com altíssima resistência à pressão
- Alto grau de proteção para atender aos requisitos de ambientes industriais duros
- Saída analógica precisa e comunicação confortável via IO-Link
Características do produto
| Quantidade de entradas e saídas | Quantidade de saídas analógicas: 1 |
| Alcance de medição[°C] | -50…150 |
| Interface de comunicação | IO-Link |
| Conexão de processo | conexão da rosca G 1/2 rosca externa |
| Comprimento de instalação EL[mm] | 100 |
Área de aplicação
| Característica especial | Contatos banhados a ouro | ||
| Elemento de medição | 1 x Pt 1000; (para DIN EN 60751, classe A) | ||
| Substâncias | fluidos líquidos e gasosos | ||
| Resistência à pressão |
| ||
| Aviso da resistência à pressão |
|
Dados elétricos
| Tensão de operação[V] | 18…32 DC; (“supply class 2” conforme cULus) |
| Consumo de corrente[mA] | < 50 |
| Classe de proteção | III |
| Proteção contra inversão de polaridade | sim |
| Retardo de prontidão[s] | 1 |
Entradas/saídas
| Quantidade de entradas e saídas | Quantidade de saídas analógicas: 1 |
Saídas
| Saídas totais | 1 |
| Sinal de saída | sinal analógico; IO-Link; (configuráveis) |
| Quantidade de saídas analógicas | 1 |
| Corrente da saída analógica[mA] | 4…20 |
| Carga máx.[Ω] | 250; ((18…19 V); 19…32 V: 300 Ω) |
| Proteção contra curto-circuitos | sim |
| Proteção contra sobrecarga | sim |
Faixa de medição / de ajuste
| Comprimento da haste L[mm] | 86 |
| Alcance de medição[°C] | -50…150 |
| Ajuste de fábrica | -50…150 °C |
| Resolução | |
|---|---|
| Resolução da saída analógica[K] | 0,04 |
Precisão / desvios
| Precisão da saída analógica[K] | ± 0,3 + (± 0,1 % MS) |
| Coeficiente de temperatura[% de duração / 10 K] | 0,1; (Em caso de desvio da condição de referência de 25 ± 5 °C) |
Tempos de reação
| Tempo dinâmico de respostas T05 / T09[s] | 1 / 3 |
Interfaces
| Interface de comunicação | IO-Link |
| Tipo de transferência | COM2 (38,4 kBaud) |
| Revisão IO-Link | 1.1 |
Condições ambientais
| Temperatura ambiente[°C] | -25…80 |
| Temperatura de armazenamento[°C] | -40…100 |
| Proteção | IP 67; IP 68; IP 69K |
Certificações / testes
| EMC |
| ||
| Resistência a choques |
| ||
| Resistência à vibrações |
| ||
| MTTF[anos] | 572 | ||
| Certificado UL |
|
Dados mecânicos
| Peso[g] | 134,5 |
| Invólucro | Cilíndrico |
| Dimensões[mm] | Ø 18,7 / L = 163,9 |
| Materiais | 1.4404 (aço inoxidável / 316L); PEI; FKM |
| Materiais em contato com o fluído | 1.4404 (aço inoxidável / 316L); anel O: FKM |
| Máx. torque de aperto[Nm] | 45 |
| Conexão de processo | conexão da rosca G 1/2 rosca externa |
| Diâmetro da sonda[mm] | 6 |
| Comprimento de instalação EL[mm] | 100 |
Displays / elementos de operação
| Display |
|
Observações
| Observações |
| |
| Unidades por embalagem | 1 peça |
conexão elétrica
| Conexão | Conexão: 1 x M12; codificação: A; Contatos: dourado |
