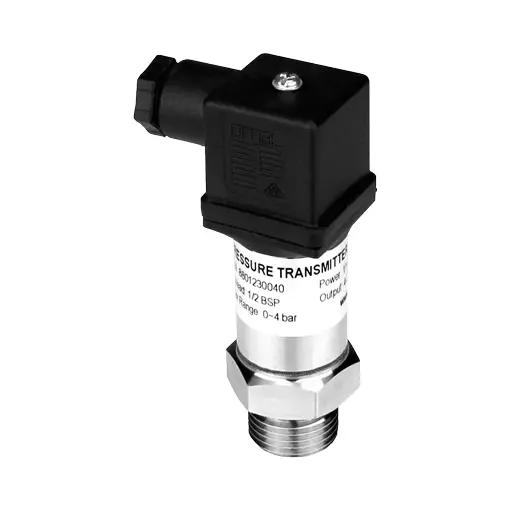

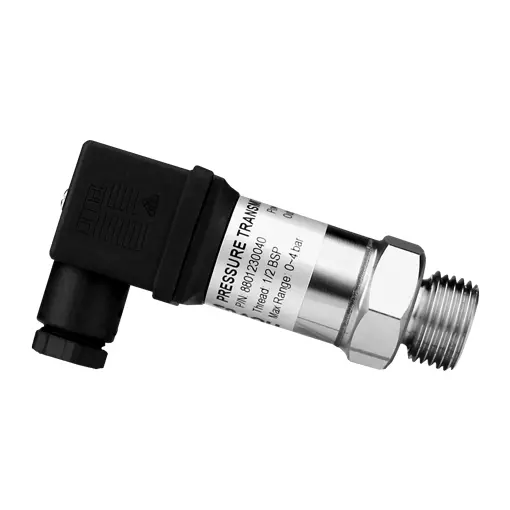

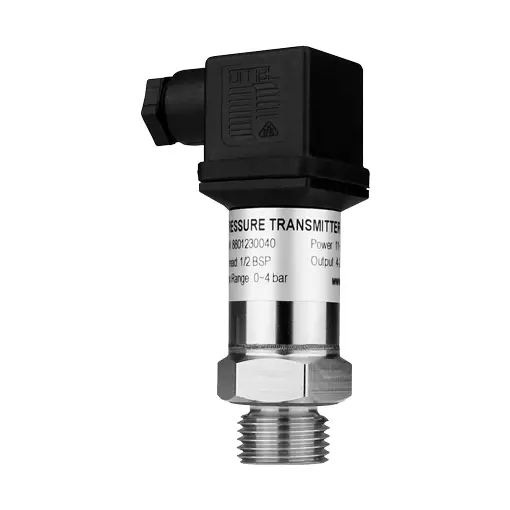

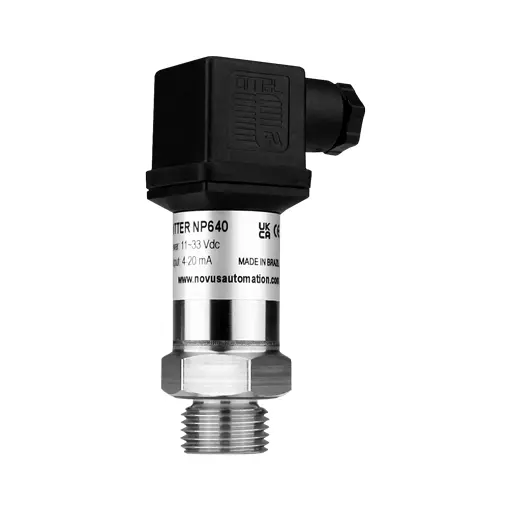

Transmissor de Pressão – NP640
Os transmissores de pressão relativa da série NP640 são configuráveis e recalibráveis em campo.
Apresentam uma ampla gama de faixas de pressão. Estas famílias possuem a possibilidade de configurar a faixa de transmissão de pressão em até 1/3 do fundo de escala e a possibilidade de ajuste da calibração de fábrica em campo ou laboratório. A configuração da faixa e o ajuste da calibração de fábrica são realizados através da utilização da interface de configuração TxConfig- DIN43650.
Buscando atender demandas de um mercado de alta tecnologia, o NP640 é o transmissor de pressão relativa configurável de melhor performance em aplicações sofisticadas e de alta exatidão.
Com faixa de leitura customizável, seu range vai de 0 a 400 bar com exatidão de +- 0,25 FS devido ao elemento sensor, que é banhado em óleo. A ampla aceitação e uma cadeia de suprimentos estável colocam o transmissor de pressão NP640 em uma posição de destaque dentro da família NP, tanto em compatibilidade de materiais na aplicação quanto em economia.
Pode ser aplicado em linhas pressurizadas no beneficiamento de alimentos e bebidas, no monitoramento de água para refrigeração, em redes de ar comprimido, na verificação da eficiência em bombas de recalque e mais.
Detalhes do Produto:
– Conexão ao processo: rosca externa ¼ NPT, ½ NPT, ½ BSP ou ¼ G
– Rangeabilidade de medição: 3:1
– Temperatura de trabalho: -20 a 70 °C
– Materiais em contato com o meio: aço inox 316L
– Saída: 4-20 mA a 2 fios
– Conexão elétrica: DIN 43650 (EN 175301-803)
– Sobre-pressão: 2 vezes a pressão nominal
– Resposta dinâmica: < 30 ms
– Alimentação: 11-33 Vcc
– Faixas de pressão relativa disponíveis: 0,1 MPa (1 bar),
0,4 MPa (4 bar), 1 MPa (10 bar), 2 MPa (20 bar), 4 MPa (40 bar), 10 MPa (100 bar)
– Exatidão, incluindo histerese, linearidade e repetibilidade: 0,25% do fundo de escala
– Dimensões: ¼ NPT: Ø 27 x 88 mm,
¼ G: Ø 27 x 88 mm, ½ NPT: Ø 27 x 89,4 mm, ½ BSP: Ø 27 x 86,5 mm
Segue Abaixo os Modelos e códigos:
- 8801210010 TP NP640 1/4 NPT 0…1 BAR
- 8801210040 TP NP640 1/4 NPT 0…4 BAR
- 8801210100 TP NP640 1/4 NPT 0…10 BAR
- 8801210400 TP NP640 1/4 NPT 0…40 BAR
- 8801211000 TP NP640 1/4 NPT 0…100 BAR
- 8801220010 TP NP640 1/2 NPT 0…1 BAR
- 8801220040 TP NP640 1/2 NPT 0…4 BAR
- 8801220100 TP NP640 1/2 NPT 0…10 BAR
- 8801220400 TP NP640 1/2 NPT 0…40 BAR
- 8801221000 TP NP640 1/2 NPT 0…100 BAR
- 8801230010 TP NP640 1/2 BSP 0…1 BAR
- 8801230040 TP NP640 1/2 BSP 0…4 BAR
- 8801230100 TP NP640 1/2 BSP 0…10 BAR
- 8801230400 TP NP640 1/2 BSP 0…40 BAR
- 8801231000 TP NP640 1/2 BSP 0…100 BAR
- 8801210160 TP NP640 1/4 NPT 0…16 BAR
- 8801210250 TP NP640 1/4 NPT 0…25 BAR
- 8801210600 TP NP640 1/4 NPT 0…60 BAR
- 8801211600 TP NP640 1/4 NPT 0…160 BAR
- 8801212500 TP NP640 1/4 NPT 0…250 BAR
- 8801214000 TP NP640 1/4 NPT 0…400 BAR
- 8801220160 TP NP640 1/2 NPT 0…16 BAR
- 8801220250 TP NP640 1/2 NPT 0…25 BAR
- 8801220600 TP NP640 1/2 NPT 0…60 BAR
- 8801221600 TP NP640 1/2 NPT 0…160 BAR
- 8801222500 TP NP640 1/2 NPT 0…250 BAR
- 8801224000 TP NP640 1/2 NPT 0…400 BAR
- 8801230160 TP NP640 1/2 BSP 0…16 BAR
- 8801230250 TP NP640 1/2 BSP 0…25 BAR
- 8801230600 TP NP640 1/2 BSP 0…60 BAR
- 8801231600 TP NP640 1/2 BSP 0…160 BAR
- 8801232500 TP NP640 1/2 BSP 0…250 BAR
- 8801234000 TP NP640 1/2 BSP 0…400 BAR
- 8801240010 TP NP640 G 1/4 0…1 BAR
- 8801240040 TP NP640 G 1/4 0…4 BAR
- 8801240100 TP NP640 G 1/4 0…10 BAR
- 8801240160 TP NP640 G 1/4 0…16 BAR
- 8801240250 TP NP640 G 1/4 0…25 BAR
- 8801240400 TP NP640 G 1/4 0…40 BAR
- 8801240600 TP NP640 G 1/4 0…60 BAR
- 8801241000 TP NP640 G 1/4 0…100 BAR
- 8801241600 TP NP640 G 1/4 0…160 BAR
- 8801242500 TP NP640 G 1/4 0…250 BAR
- 8801244000 TP NP640 G 1/4 0…400 BAR
