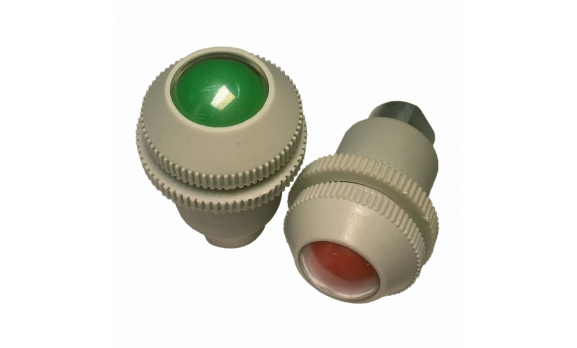

Sinalizador Óptico – Pneumático
Descrições técnicas
É utilizado para controle e indicação da existência de pressão na linha em que estiver instalada, obtendo assim visualização à média distância.
Ao receber pressão o componente reage mecanicamente, alterando a cor inicial para outra cor final; ao desabilitar a pressão ocorre a reversão das cores.
Indicado para instalação em painéis, onde é embutido em um furo e fixado por flangeamento com contra porca.
Especificações técnicas:
Pressão de Trabalho: 0,5 à 7 Bar
Temperatura de Trabalho: até 45 ⁰C
Fluido: Ar Comprimido e Gases Neutros
Ângulo de visualização: 180⁰
Bitola do corpo: Ø 30 mm
Furo de instalação: Ø 32 mm
Rosca de alimentação: 1/8” BSP
Cores: Inicial -. Final
Verde – Vermelho
Vermelho – Verde
Verde – Vermelho
Vermelho – Verde
Modelos Disponíveis: ZSD – Verde / ZSD – Vermelho
Materiais
Corpo Externo: Polímero Técnico
Corpo Interno: Alumínio
Conjunto Móvel: Latão
Mola: Aço
Visor: Policarbonato
Esfera: Polímero Técnico
