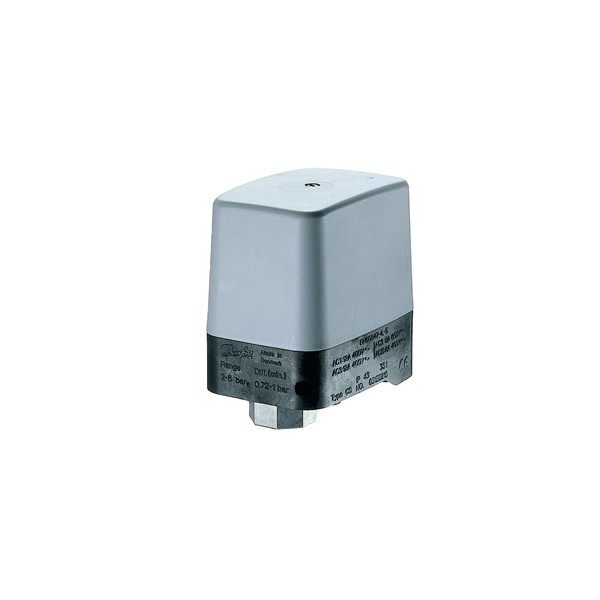

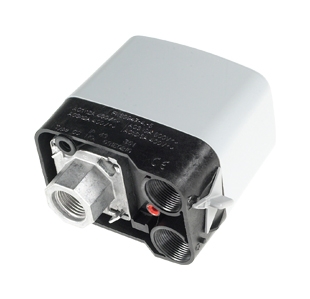

Pressostato CS
O pressostato CS possui um interruptor de três polos manual para bloquear o sistema de contato na posição aberta independente da pressão no sistema, além de diferencial ajustável.
• Partida e parada automática de compressores de ar e bombas d’água
• Faixas de pressão: 2 a 20 bar
• Sistema de contato: 3 polos (padrão) e 1 polo (acessório)
• Diferencial ajustável de 0,7 a 7 bar
• Interruptor manual para bloquear o sistema de contato
• Válvula de alívio (acessório)
• Grau de proteção IP43 ou IP55
• Versões para água potável
Seletor de códigos
CS PRESSOSTATOS
| Intervalo de ajuste Pe 0% | Ajuste de fábrica Pe 0% | Diferencial min. 0% | Diferencial máx. 0% | Máx. pressão de trabalho Pe 0% | Tamanho da conexão | Grau de proteção | Código | |
| G ¼ A | G ½ A | |||||||
| 2–6 | 4 | 0,72–1 | 1–2 | 6 | v | IP43 | 031E020066 | |
| 2–6 | 4 | 0,72–1 | 1–2 | 6 | v | IP55 | 031E020566 | |
| 2–6 | 4 | 0,72–1 | 1–2 | 6 | v | IP43 | 031E021066 | |
| 2–6 | 4 | 0,72–1 | 1–2 | 6 | v | IP55 | 031E021566 | |
| 4–12 | 4 | 1–1,5 | 2–4 | 12 | v | IP43 | 031E022066 | |
| 4–12 | 4 | 1–1,5 | 2–4 | 12 | v | IP55 | 031E022566 | |
| 4–12 | 4 | 1–1,5 | 2–4 | 12 | v | IP43 | 031E023066 | |
| 4–12 | 4 | 1–3 | 2–4 | 12 | v | IP55 | 031E023566 | |
| 7–20 | 7 | 2–3,5 | 3,5–7 | 20 | v | IP55 | 031E024566 | |
| 7–20 | 7 | 2–3,5 | 3,5–7 | 20 | v | IP43 | 031E025066 | |
| 7–20 | 7 | 2–3,5 | 3,5–7 | 20 | v | IP55 | 031E025566 | |
FUNÇÃO DE CONTATO: SPST
| Intervalo de ajuste Pe 0% | Diferencial min. 0% | Diferencial máx. 0% | Máx. pressão de trabalho Pe 0% | Tamanho da conexão G ¼ A | Grau de proteção | Código |
| 2–6 | 0,72–1 | 1–2 | 6 | v | P43 | 031E020266 |
PEÇAS DE REPOSIÇÃO PARA PRESSOSTATO CS
| Descrição | Código |
| Sistema de contato TPST de 3 polos | 031E029166 |
| Válvula de alívio, incluindo parafuso de fixação para tubo/mangueira de 6 mm | 031E029866 |
| Válvula de alívio de pressão, incluindo parafuso de fixação para tubo/mangueira de ¼ pol | 031E029766 |
| Duas entradas para cabo parafusadas Pg 16 com gaxetas, cabo diâm. 6,5 – 15 mm | 031E029366 |
| Niple com 7/16 – 20 UNF e M10 x 1 int. | 031E029666 |
