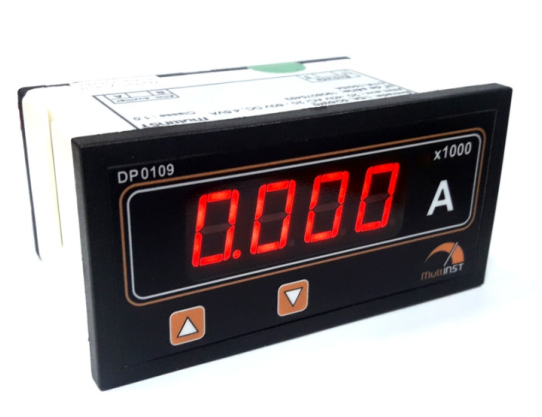

Indicador Digital 4 Dígitos DP0109
Descrição:
• Voltímetros, amperímetros ou indicadores digitais para leitura
de sinais analógicos em corrente alternada.
• True RMS
• Aplicados diretamente na medição de grandezas elétricas ou
através de transformadores para instrumentos
• Primários programáveis para TCs e TPs
Secundário de 1 ou 5A para amperímetros (no mesmo aparelho)e 0…600V pra voltímetros
• Equipado com um microprocessador de última geração, obtém
exatidão e estabilidade satisfatórias para a aplicação em painéis
elétricos e máquinas diversas.
• Display de 4 dígitos com led de alto brilho de 13,2 x 8mm.
Informações Técnicas:
Tensão nominal de entrada AC RMS: 600V
(outras sob consulta)
Valores para primário do TP: 57,5V…999KV
(outras sob consulta)
Corrente nominal de entrada: 1 ou 5A AC RMS
(outras sob consulta)
Valores para primário do TC: 1…999KA
(outras sob consulta)
Indicação de sobrecarga:
Indicação: ‘’- oL -’’
Tensão: quando > que 125% do valor secundário
Corrente: quando > que 125% do valor secundário
Sobrecarga Permanente:
Tensão: 1,2 x Vn
Corrente: 1,2 x In
Limites de erro: +-1,0% da indicação final
Alimentação:
40…300 VCA / VCC – Consumo: 3VA
20…40VAC – 20…60VCC – Consumo – 1VA
Dimensões:
Frontal: 48x96mm
Profundidade: 68mm
Corte do Painel: 43,5mm + 0,6 x 92 + 0,8mm
Peso: 250gr aprox
Construção:
• Caixa de ABS reforçado com fibra de vidro
• Frontal de acrílico com película de policarbonato
• Terminais fixos do tipo parafuso para uso com terminais
tubulares, tipo faca ou fio flexível até 2,5mm²
• Grau de proteção: Caixa e Frontal – IP50, Terminais – IP20
