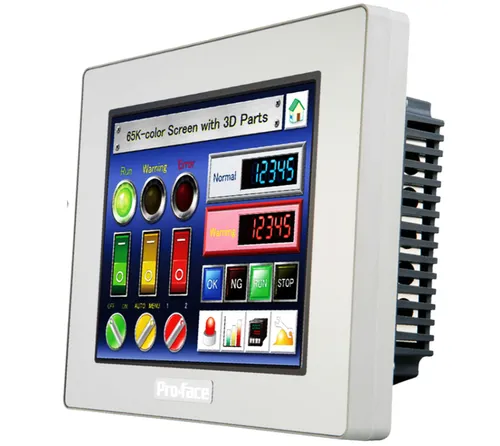

IHM – Interface Homem Maquina – Tela Color 7.5 E 640480 TFT HMIGTO4310
- Excelente resolução de tela
- Tela sensível ao toque para exibir ampla visualização
- LED de status que facilita a identificação do modo de operação do painel
- Fácil instalação e operação
Categories: CLPs & IHMs, Instrumentação
Descrição:

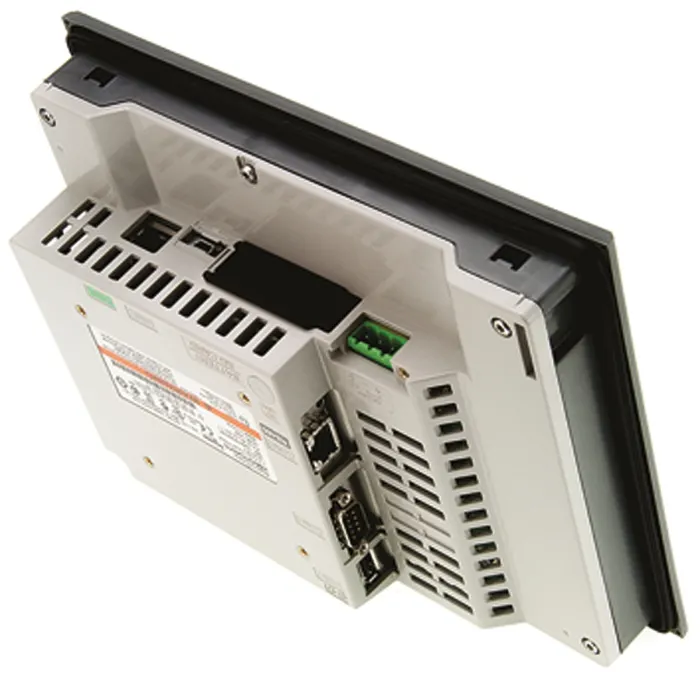

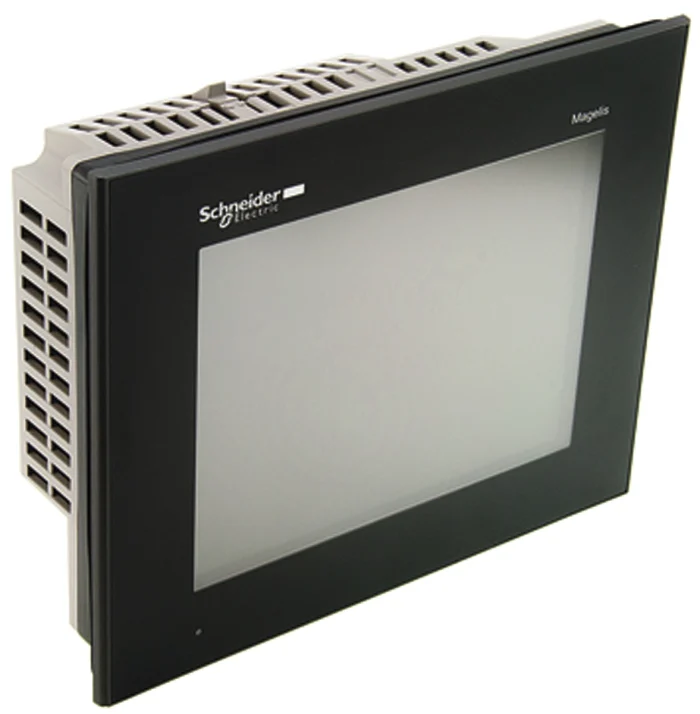

Esta interface tátil do operador (IHM) Magelis GTO IP65 é fornecida com 24 VCC, possui um display LCD TFT colorido de 7,5″, 640 x 480 pixels (VGA) e 96 MB EPROM. Ele também tem 1 slot para cartão SD, 1 host + 1 porta USB miniB, 1 porta RS232C, 1 porta RS485 e 1 porta Ethernet TCP/IP. É ideal para informações e comunicação otimizadas com sistemas de automação na indústria e infraestrutura, como máquinas compactas, sistemas de manuseio, máquinas de alimentos e bebidas e indústria farmacêutica. A tela exibe mensagens de texto, objetos gráficos e diagramas sinóticos, controle e configuração de dados. Sua porta de host RS485 torna ideal para supervisionar e controlar sistemas e máquinas simples. É facilmente programável com o Vijeo Designer, quase sem a necessidade de codificação.
Especificações:
| Linha de produto | GTO Harmonia |
|---|---|
| Tipo de produto ou componente | Painel tátil avançado |
| Cor do display | 65536 cores |
| Tamanho do display | 7,5 pol |
| Alimentação | Fonte externa |
| Sistema operacional | Harmonia |
| tipo de bateria | Lítio bateria para RAM interna , autonomia 100 dias , tempo de carregamento = 5 dia(s) , duração da bateria: 10 ano(s) |
| tipo de terminal | Tela tátil |
|---|---|
| Tipo de display | LCD TFT a cores retroiluminado |
| Resolução do display | 640 x 480 pixels VGA |
| zona sensível ao toque | 1024 x 1024 |
| painel tátil | Filme resistivo, 1000000 ciclos |
| Vida útil da luz de fundo | 50000 horas branco a 25 °C |
| brilho | 16 níveis – controle por painel de toque 16 níveis – controle por software |
| Tipo de fonte | Coreano Taiwan (Chinês tradicional) Japonês (ANK, Kanji) ASCII Chinês (Chinês simplificado) |
| Tensão nominal de alimentação [Us] | 24 V CC |
| limites de tensão de alimentação | 19,2…28,8 V |
| corrente de irrupção | 30 A |
| Consumo máximo de potência em W | 8 W quando a alimentação não é fornecida a dispositivos externos 5 W quando o backlight é DESLIGADO 5,5 W quando o backlight é dimerizado 12 W |
| sinalização local | LED de status Verde, Contínuo para offline LED de status Verde, Contínuo para operativo LED de status Laranja, intermitente para início do software LED de status Vermelho, Contínuo para alimentação (Ligado) LED de status Transparente, esmaecido para alimentação (Deslig.) COM2 LED Amarelo, Contínuo para dados estão sendo transmitidos COM2 LED Amarelo, esmaecido para sem transmissão de dados SD card LED Verde, Contínuo para cartão é inserido SD card LED Verde, esmaecido para cartão não foi inserido e não está acessível |
| designação do software | Vijeo Designer software de configuração >= V6.1 |
| descrição da memória | Flash EPROM, 96 MB |
| dados incluídos na cópia de segurança | 512 kB RAM interna (SRAM) |
| equipamento de armazenamento de dados | Cartão SD, <= 32 GB SDHC card, <= 32 GB |
| protocolos que podem ser baixados | Schneider Electric Modicon Modbus Schneider Electric Modicon Uni-TE Schneider Electric Modicon Modbus Plus Schneider Electric Modicon Fipway Mitsubishi Melsec protocolos de terceiros Omron Sysmac protocolos de terceiros Rockwell Automation Allen-Bradley protocolos de terceiros Siemens Simatic protocolos de terceiros Schneider Electric Modicon Modbus TCP |
| tipo de conexão integrada | Conexão serial COM1 SUB-D 9 , interface: RS232C , taxa de transmissão: 2400…115200 bps Ligação de série COM2 RJ45 , interface: RS485 , taxa de transmissão: 2400…115200 bps Ligação de série COM2 RJ45 , interface: RS485 , taxa de transmissão: 187,5 kbps compatível com Siemens MPI Ethernet RJ45 , interface: 10BASE-T/100BASE-TX Ethernet RJ45 , interface: IEEE 802.3 USB 2.0 tipo A USB 2.0 type mini B |
| montagem do produto | Montagem embutida |
| modo de fixação | Por 4 braçadeiras roscadas |
| material frontal | PPT |
| material do invólucro | PPT |
| tipo de resfriamento | Convecção natural |
| Largura | 218 mm |
| Altura | 173 mm |
| Profundidade | 60 mm |
| peso do produto | 1,2 kg |
| Normas | IEC 61131-2 IEC 61000-6-2 UL 508 |
|---|---|
| Certificações do produto | CE cULus KCC C-Tick UKCA UKEX |
| Temperatura ambiente para funcionamento | 0…55 °C |
| temperatura ambiente para armazenamento | -20…60 °C |
| umidade relativa | 10…90 % Sem condensação |
| altitude de funcionamento | < 2000 m |
| grau de proteção IP | IP20 conforme IEC 60529 (Painel traseiro) IP65 conforme IEC 60529 (Painel frontal) |
| grau de proteção NEMA | NEMA 4X painel frontal (uso interior) |
| resistência ao choque | 147 m/s² 3 choques em cada direção X, Y e Z conforme IEC 61131-2 |
| resistência à vibração | 3,5 mm (f = 5…9 Hz) – X, Y, Z direções para 10 ciclos (approx. 100 min) – conforme IEC 61131-2 1 gn (f = 9…150 Hz) – X, Y, Z direções para 10 ciclos (approx. 100 min) – conforme IEC 61131-2 |
| resistência a descarga eletrostática | 6 kV descarga de contato conforme IEC 61000-4-2, nível 3 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 14,500 cm |
| Package 1 Width | 26,600 cm |
| Package 1 Length | 30,500 cm |
| Package 1 Weight | 1,578 kg |
| Unit Type of Package 2 | P12 |
| Number of Units in Package 2 | 64 |
| Package 2 Height | 105,000 cm |
| Package 2 Width | 80,000 cm |
| Package 2 Length | 120,000 cm |
| Package 2 Weight | 124,000 kg |
| Garantia | 18 meses |
|---|
