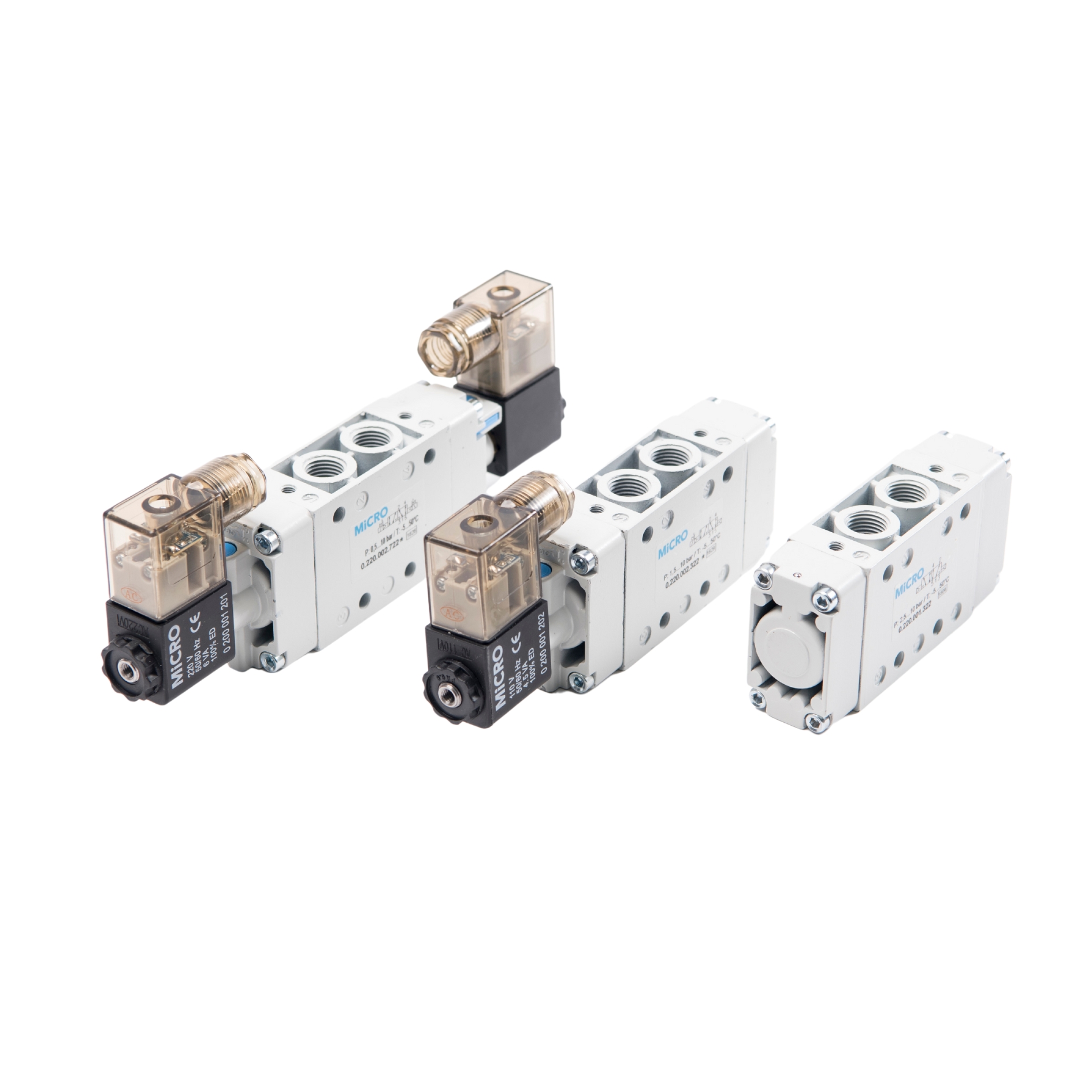

Eletrovalvulas Série: SB1
Tipo: Válvulas 5/2 de atuação pneumática ou elétrica, com atuador manual mono e biestável;
Montagem: Unitária, em uso múltiplo através do distribuidor de alimentação ou Base manifold
Conexões: De trabalho: G 1/4” – De pilotagem: M5x0,8;
Temperatura ambiente: -5…50 °C (23…122 °F);
Temperatura do fluido: -10…60 °C (14…140 °F);
Fluido: Ar comprimido filtrado (recomenda-se
lubrificação – Gases inertes;
Vazão nominal: 1000 l/min (0,1,016 Cv);
Materiais: Corpo de zamac, distribuidor de alumínio, guarnições de NBR (borracha nitrílica)
A série SB1 refere-se a uma linha de válvulas direcionais pneumáticas e eletropneumáticas Muito utilizadas na indústria, elas controlam o fluxo de ar comprimido. Os modelos mais comuns são as válvulas de 5/2 vias com rosca de 1/4″. [1, 2]
Principais Características
- Atuação: Elétrica (solenoide) ou pneumática.
- Acionamento manual: Possui atuador manual mono ou biestável.
- Fluido: Ar comprimido filtrado (recomenda-se lubrificação) ou gases inertes.
- Vazão nominal: Varia entre 420 l/min e 1000 l/min, dependendo do modelo.
- Material: Corpo em zamac, distribuidor em alumínio/aço inoxidável e guarnições em NBR. [1, 2, 3]
Configurações Comuns
Você pode encontrar essas válvulas em diferentes variantes de montagem e controle:
- Monostável (Retorno por mola): A válvula volta à posição inicial quando a bobina é desenergizada .
- Biestável (Impulso): Mantém a posição acionada mesmo após o sinal elétrico ser cortado, necessitando de outro pulso para reverter.
- Montagem: Podem ser unitárias ou montadas em base manifold.
- Tensões da Bobina: Comuns em 24Vcc (corrente contínua) ou 220V 50/60Hz. [1, 2, 3]
Onde Comprar e Consultar
- Comércio e cotações: É possível encontrar modelos como a eletroválvula 24Vcc ou a opção de 220V
- Catálogo técnico: Para detalhes completos de engenharia, consulte o catálogo oficial da DDA
