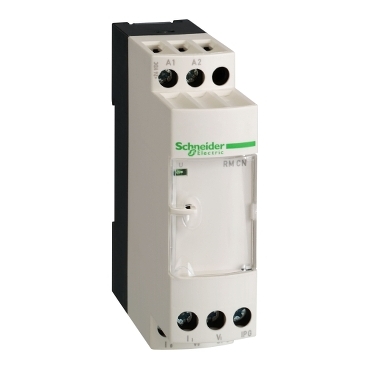

Conversor Analógico Isolado, Harmony Analog – RMCN22BD

“Projetado para converter os sinais de sensores ou dispositivos de medição elétrica em sinais elétricos padrão”
“Experimente precisão sem precedentes, manutenção preditiva e segurança superior.”
“Proteção contra polaridade reversa, sobretensão e curto-circuito”
Detalhes do Produto
O RMCN22BD é um relé conversor de tensão/corrente da linha Harmony RMC. Permite a conversão dos sinais mais comuns.
Sua tensão de alimentação é de 24V DC, isolada.
Possui quatro entradas com faixa de tensão/corrente de 0V a 10V, +/- 10V, 0mA a 20mA e 4mA a 20mA. Possui quatro saídas com faixa de tensão/corrente selecionável de 0V a 10V, +/- 10V, 0mA a 20mA e 4mA a 20mA.
Também permite aumentar a distância de conexão entre um sensor e o dispositivo de aquisição de medição. Em conformidade com os padrões IEC, certificados UL e CSA, este conversor é adequado para uso universal.
Configuração rápida e intuitiva, fácil de usar com valores fixos de entrada e saída de acordo com a necessidade do mercado. As configurações são seguras com capa protetora selável.
Categories: , , ,

Especificações

Principal
Linha de produtoConversores Analógicos Zelio
Tipo de produto ou componenteConversor de tensão/corrente
tipo da entrada analógicaCorrente 4…20 mA
Tensão 0..10 V CC
tipo da saída analógicaCorrente 4..20 mA <= 500 Ohm por cabeamento
Tensão 0..10 V >= 100 kOhm por cabeamento



Complementar
Tipo de proteçãoProteção contra curtos-circuitos na saída
Proteção contra sobretensão na saída (+/- 30V)
Proteção da polaridade inversa na saída
abnormal analogue output voltage-15 … 0 V sem fio de entrada ou entrada quebrado
abnormal analogue output current4…30 mA sem fio de entrada ou entrada quebrado
tensão nominal de alimentação [Us]24 V CC +/- 20 %, não isolado
consumo de corrente<= 40 mA para saída de tensão
<= 60 mA para saída de corrente
Sinalização localLED (Verde) para Ligar
erro de medição+/- 5% da escala completa a 20 ℃ (temporary performance degradation when subject to electromagnetic interference)
precisão de repetição+/- 0,2% da escala completa a 20 ℃
+/- 0,6% da escala completa a 60 ℃
coeficiente de temperatura200 ppm/°C
Capacidade de conexão de fixação1 x 2,5 mm²
2 x 1,5 mm²
Torque de aperto0,6…1,1 N.m
gravaçãoCE
resistência a sobretensão0,5 kV durante 1,2/50 µs conforme IEC 61000-4-5
[Ui] tensão de isolamento nominal2 kV
Modo de fixaçãoPor parafusos (Placa de montagem)
De encaixe (Trilho DIN de 35mm)
dados de fiabilidade de segurançaMTTFd = 73,2 anos
B10d = 67582
peso do produto0,12 kg



Meio ambiente
NormasIEC 60584-1
IEC 60947-1
Certificações do produtoGL
CSA
UL
grau de proteção IPIP20 (bloco terminal)
IP50 (caixa)
Resistência a incêndios850 °C conforme IEC 60695-2-1
850 °C conforme UL
resistência ao choque50 gn para 11 ms conforme IEC 60068-2-27
resistência à vibração5 gn (f= 10…100 Hz) conforming to IEC 60068-2-6
resistência a descarga eletroestática6 kV (em contato) conforme IEC 61000-4-2 Nível 3
8 kV (No ar) conforme IEC 61000-4-2 Nível 3
resistência a transientes1 kV (em entradas-saídas) conforme IEC 61000-4-4
2 kV (na fonte de alimentação) conforme IEC 61000-4-4
perturbação irradiada / conduzidaCISPR22 grupo 1- classe B
CISPR11
Temperatura ambiente para armazenamento-40…85 °C
temperatura ambiente do ar para funcionamento0…50 °C montagem lado a lado
0…60 °C espaçamentos de 2 cm
grau de poluição2 conforme IEC 60664-1



Unidades de embalagem
Unit Type of Package 1PCE
Number of Units in Package 11
Package 1 Height8,500 cm
Package 1 Width2,600 cm
Package 1 Length8,000 cm
Package 1 Weight100,000 g
Unit Type of Package 2S02
Number of Units in Package 247
Package 2 Height15,000 cm
Package 2 Width30,000 cm
Package 2 Length40,000 cm
Package 2 Weight5,500 kg



Garantia contratual
Garantia18 meses
