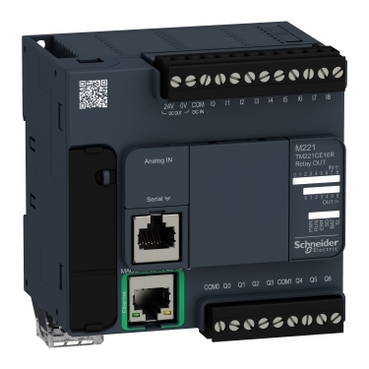

Controlador Lógico Configurável – TM221CE16R
Detalhes do Produto:
Este produto faz parte da faixa Modicon M221, uma oferta de controladores lógicos programáveis para arquiteturas com fio. Este controlador lógico fornece 9 entradas discretas e 7 saídas de relé Ethernet com resolução de entrada de 10 bits, normalmente aberta saída de relé. Este produto requer instalação mínima e oferece uma enorme versatilidade. As conexões integradas são a porta USB com o conector Mini B USB 2.0, o link serial não isolado 1 com o conector RJ45 e a interface e a Ethernet RS232/RS485 com o conector RJ45. É um controlador Modicon M221 com uma frequência de rede de 50/60Hz, 256kb para variáveis internas RAM, aplicativo de usuário e RAM de dados, uma memória flash embutida de 256kb e uma capacidade de memória de cartão SD de 2 GB.É um produto com classificação IP20. Suas dimensões são de 95 mm (largura) x 70 mm (profundidade) x 90 mm (altura).Ele pesa 0,346 kg.
Ficha Técnica:
| Linha de produto | Modicon M221 |
|---|---|
| Tipo de produto ou componente | Controlador lógico |
| tensão nominal de alimentação [Us] | 100…240 V CA |
| número de entrada digital | 9, entrada discreta conforme IEC 61131-2, Tipo 1 |
| número de entrada analógica | 2 a 0..10 V |
| tipo de saída digital | Relé normalmente aberto |
| número de saída digital | 7 relé |
| tensão de saída digital | 5 … 125 V CC 5 … 250 V CA |
| corrente de saída digital | 2 A |
| número de E/S digital | 16 |
|---|---|
| número de módulo de expansão I / O | 4 (local) 11 (remoto) |
| limites de tensão de alimentação | 85…264 V |
| Frequência da rede | 50/60 Hz |
| corrente de irrupção | 40 A |
| consumo de potência em VA | 49 VA a 100…240 V com o número máximo de módulo de expansão I / O 33 VA a 100…240 V sem módulo de expansão I / O |
| corrente de saída da fonte de alimentação | 0,325 A 5 V para barramento de expansão 0,12 A 24 V para barramento de expansão |
| lógica de entrada digital | Coletor ou fonte (positivo/negativo) |
| tensão de entrada digital | 24 V |
| tipo de tensão de entrada digital | CC |
| Resolução da entrada analógica | 10 bits |
| valor LSB | 10 mV |
| tempo de conversão | 1 ms por tempo de ciclo + 1 controlador do canal para entrada analógica entrada analógica |
| sobrecarga permitida em entradas | +/- 30 V CC para 5 min (Máximo) para entrada analógica +/- 13 V CC (permanente) para entrada analógica |
| estado 1 de tensão garantido | >= 15 V para Entrada |
| estado de tensão 0 garantido | <= 5 V para Entrada |
| corrente de entrada digital | 7 mA para entrada discreta 5 mA para entrada rápida |
| impedância de entrada | 3.4 kOhm para entrada discreta 100 kOhm para entrada analógica 4,9 kOhm para entrada rápida |
| tempo de resposta | 35 mS desligar, I2…I5 terminais para Entrada 10 ms ligar para Saída 10 ms desligar para Saída 5 µs ligar, I0, I1, E6, E7 terminais para entrada rápida 35 mS ligar, outros terminais terminais para Entrada 5 µs desligar, I0, I1, E6, E7 terminais para entrada rápida 100 µs desligar, outros terminais terminais para Entrada |
| tempo de filtragem configurável | 0 ms para Entrada 3 ms para Entrada 12 ms para Entrada |
| limites da tensão de saída | 125 V CC 277 V CA |
| Maximum current per output common | 6 A a COM 1 7 A a COM 0 |
| erro de precisão absoluta | +/- 1 % da plena carga para entrada analógica |
| durabilidade elétrica | 100000 ciclos CA-12, 120 V, 240 VA, resistivo 100000 ciclos CA-12, 240 V, 480 VA, resistivo 300000 ciclos CA-12, 120 V, 80 VA, resistivo 300000 ciclos CA-12, 240 V, 160 VA, resistivo 100000 ciclos CA-15, cos phi = 0,35, 120 V, 60 VA, indutivo 100000 ciclos CA-15, cos phi = 0,35, 240 V, 120 VA, indutivo 300000 ciclos CA-15, cos phi = 0,35, 120 V, 18 VA, indutivo 300000 ciclos CA-15, cos phi = 0,35, 240 V, 36 VA, indutivo 100000 ciclos CA-14, cos phi = 0,7, 120 V, 120 VA, indutivo 100000 ciclos CA-14, cos phi = 0,7, 240 V, 240 VA, indutivo 300000 ciclos CA-14, cos phi = 0,7, 120 V, 36 VA, indutivo 300000 ciclos CA-14, cos phi = 0,7, 240 V, 72 VA, indutivo 100000 ciclos CC-12, 24 V, 48 W, resistivo 300000 ciclos CC-12, 24 V, 16 W, resistivo 100000 ciclos CC-13, 24 V, 24 W, indutivo (L/R = 7 ms) 300000 ciclos CC-13, 24 V, 7,2 W, indutivo (L/R = 7 ms) |
| frequência de comutação | 20 operações de comutação / minuto com carga máxima |
| durabilidade mecânica | 20000000 ciclos para saída do relé |
| carga mínima | 1 mA a 5 V CC para saída do relé |
| tipo de proteção | Sem proteção a 5 A |
| tempo de reposição | 1 s |
| capacidade de memória | 256 kB para aplicação do usuário e os dados RAM com 10000 instruções 256 kB para variáveis internas RAM |
| dados incluídos na cópia de segurança | 256 kB built-in memória flash para cópia de segurança dos aplicativos e dados |
| equipamento de armazenamento de dados | 2 GB Cartão SD (opcional) |
| tipo de bateria | BR2032 or CR2032X de lítio não-recarregáveis |
| hora de backup | 1 ano a 25 °C (pela interrupção do fornecimento de energia) |
| tempo de execução para 1 KInstruction | 0,3 ms para 10 … 49 psi |
| Execution time per instruction | 0.2 µs Booliano |
| Exct time for event task | 60 µs tempo de resposta |
| tamanho máximo das áreas de objeto | Contadores de 255% C 512% KW palavras constantes 255 temporizadores% TM 512% M bits de memória 8,000% palavras de memória MW |
| clock em tempo real | Com |
| desvio de relógio | <= 30 s/mês a 25 °C |
| loop de regulação | Regulador PID ajustável até 14 voltas simultâneas |
| número de entrada da contagem | 4 entrada rápida (modo HSC) a 100 kHz 32 bits |
| counter function | Pulso/direção A/B Monofásico |
| tipo de conexão integrada | Porta USB com mini B USB 2.0 conector Ligação de série não isolada serial 1 com RJ45 conector e RS232/RS485 interface Ethernet com RJ45 conector |
| alimentação | (serial)alimentação de ligação de série: 5 V, <200 mA |
| taxa de transmissão | 1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 15 m para RS485 1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 3 m para RS232 480 Mbit/s para USB |
| protocolo da porta de comunicação | Porta USB: USB – SoMachine-Network Ligação de série não isolada: Modbus “master”/”slave” – RTU/ASCII ou SoMachine-Network Ethernet |
| porta Ethernet | 10BASE-T/100BASE-TX 1 porta com 100 m cabo de cobre |
| Serviço de comunicação | Cliente DHCP Eth/IP adaptador Servidor Modbus TCP Dispositivo escravo Modbus TCP Cliente Modbus TCP |
| Sinalização local | 1 LED (Verde) para ENER 1 LED (Verde) para EXECUÇÃO 1 LED (Vermelho) para erro do módulo (ERR) 1 LED (Verde) para acesso ao cartão SD (SD) 1 LED (Vermelho) para BAT 1 LED por canal (Verde) para estado de E/S 1 LED (Verde) para SL Atividade de rede Ethernet (Verde) para ACT Link de rede Ethernet (Amarelo) para Ligação (Status de Ligação) |
| conexão elétrica | bloco terminal de parafuso removívelpara entradas bloco terminal de parafuso removívelpara saídas bloco terminal, 3 terminaispara conexão de fonte de alimentação de 24 V CC Conector, 4 terminaispara entradas analógicas Mini B USB 2.0 Conectorpara um terminal de programação |
| Maximum cable distance between devices | Cabo blindado: <10 m para entrada rápida Cabo não blindado: <30 m para Saída Cabo não blindado: <30 m para entrada digital Cabo não blindado: <1 m para entrada analógica |
| isolamento | Entre a entrada ea lógica interna a 500 V CA Não isolados entre a entrada analógica e lógica interna Não isolados entre entradas analógicas Entre a oferta ea terra a 1500 V CA Entre fonte de alimentação e de aterramento do sensor a 500 V CA Entre a entrada ea terra a 500 V CA Entre a produção eo chão a 1500 V CA Entre a oferta ea lógica interna a 2300 V CA Entre o poder sensor de oferta e lógica interna a 500 V CA Entre a saída ea lógica interna a 2300 V CA Entre o terminal Ethernet e lógica interna a 500 V CA Entre a oferta ea fonte de alimentação do sensor a 2300 V CA |
| gravação | CE |
| fonte de alimentação do sensor | 24 V CC a 250 mA fornecido pelo controlador |
| suporte de montagem | Calha top tipo chapéu TH35-15 conforme IEC 60715 Calha Tipo TH35-7.5 cartola conforme IEC 60715 Placa ou painel com kit de fixação |
| altura | 90 mm |
| profundidade | 70 mm |
| largura | 95 mm |
| Peso líquido | 0,346 kg |
| Normas | IEC 61131-2 UL 508 CAN/CSA C22.2 No. 213 IACS E10 ANSI/ISA 12-12-01 |
|---|---|
| Certificações do produto | cULus LR RCM EAC ABS DNV-GL CE UKCA cULus HazLoc |
| Característica do ambiente da aplicação | Localização comum e perigosa |
| resistência a descarga eletrostática | 8 kV No ar conforme IEC 61000-4-2 4 kV No contato conforme IEC 61000-4-2 |
| resistência a campos eletromagnéticos | 10 V/m 80 MHz … 1 GHz conforme IEC 61000-4-3 3 V/m 1.4 GHz … 2 GHz conforme IEC 61000-4-3 1 V/m 2..0,20,7 GHz conforme IEC 61000-4-3 |
| resistência a campos magnéticos | 30 A/m 50/60 Hz conforme IEC 61000-4-8 |
| resistência a transientes | 2 kV (linhas de energia) conforme IEC 61000-4-4 2 kV (saída de relé) conforme IEC 61000-4-4 1 kV (E/S) conforme IEC 61000-4-4 1 kV (Ethernet line) conforme IEC 61000-4-4 1 kV (ligação de série) conforme IEC 61000-4-4 |
| resistência a sobretensão | 2 kV linhas de energia (AC) modo comum conforme IEC 61000-4-5 2 kV saída de relé modo comum conforme IEC 61000-4-5 1 kV E/S modo comum conforme IEC 61000-4-5 1 kV Cabo blindado modo comum conforme IEC 61000-4-5 0,5 kV linhas de energia (DC) modo diferencial conforme IEC 61000-4-5 1 kV linhas de energia (AC) modo diferencial conforme IEC 61000-4-5 1 kV saída de relé modo diferencial conforme IEC 61000-4-5 0,5 kV linhas de energia (DC) modo comum conforme IEC 61000-4-5 |
| resistência a perturbações por condução, induzidas por campos de radiofrequência | 10 V 0,15…80 MHz conforme IEC 61000-4-6 3 V 0,1 … 80 MHz conforme especificação Marine (LR, ABS, DNV, GL) 10 V frequência local (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) conforme especificação Marine (LR, ABS, DNV, GL) |
| emissão eletromagnética | Emissões conduzidas – nível de teste: 79 dBμV / m QP / 66 dBμV / m AV ( linhas de energia (AC)) a 0,15…0,5 MHz conforme IEC 55011 Emissões conduzidas – nível de teste: 73 dBμV / m QP / 60 dBμV / m AV ( linhas de energia (AC)) a 0,5…300 MHz conforme IEC 55011 Emissões conduzidas – nível de teste: 120 … 69 dBμV / m QP ( linhas de energia) a 10…150 kHz conforme IEC 55011 Emissões conduzidas – nível de teste: 63 dBμV / m QP ( linhas de energia) a 1,5…30 MHz conforme IEC 55011 Radiação – nível de teste: 40 dBμV / m QP Classe A ( 10 m) a 30…230 MHz conforme IEC 55011 Emissões conduzidas – nível de teste: 79 … 63 dBμV / m QP ( linhas de energia) a 150…1500 kHz conforme IEC 55011 Radiação – nível de teste: 47 dBμV / m QP Classe A ( 10 m) a 200…1000 MHz conforme IEC 55011 |
| imunidade a micro interrupção | 10 ms |
| temperatura ambiente do ar para funcionamento | -10…55 °C (instalação horizontal) -10…35 °C (instalação vertical) |
| Temperatura ambiente para armazenamento | -25…70 °C |
| umidade relativa | 10…95 %, Sem condensação (em operação) 10…95 %, Sem condensação (em armazenamento) |
| grau de proteção IP | IP20 com tampa de proteção colocada |
| Grau de poluição | <= 2 |
| Altitude de funcionamento | 0…2000 m |
| altitude de armazenamento | 0…3000 m |
| resistência à vibração | 3,5 mm a 5…8,4 Hz ligar trilho simétrico 3,5 mm a 5…8,4 Hz ligar painel de montagem 1 gn a 8,4…150 Hz ligar trilho simétrico 1 gn a 8,4…150 Hz ligar painel de montagem |
| resistência ao choque | 98 m / s² para 11 ms |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 10,829 cm |
| Package 1 Width | 14,04 cm |
| Package 1 Length | 14,181 cm |
| Package 1 Weight | 590,0 g |
| Unit Type of Package 2 | CAR |
| Number of Units in Package 2 | 20 |
| Package 2 Height | 28,9 cm |
| Package 2 Width | 39,5 cm |
| Package 2 Length | 57,4 cm |
| Package 2 Weight | 12,771 kg |
| Unit Type of Package 3 | P12 |
| Number of Units in Package 3 | 240 |
| Package 3 Height | 105,0 cm |
| Package 3 Width | 120,0 cm |
| Package 3 Length | 80,0 cm |
| Package 3 Weight | 164 kg |
| Garantia | 18 meses |
|---|
