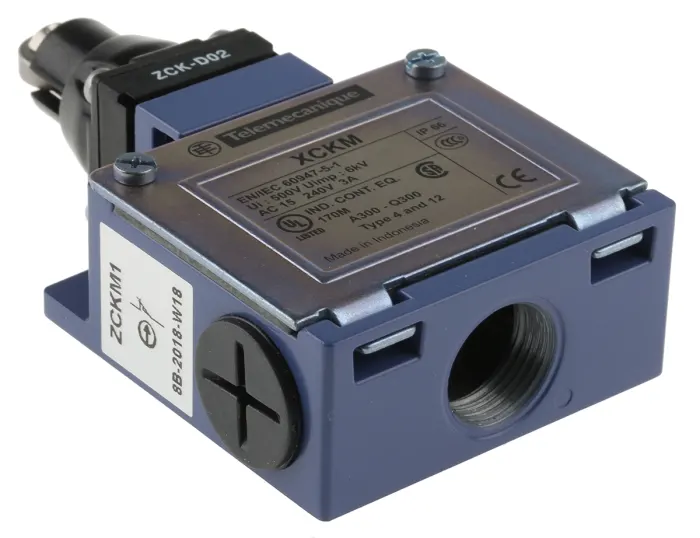

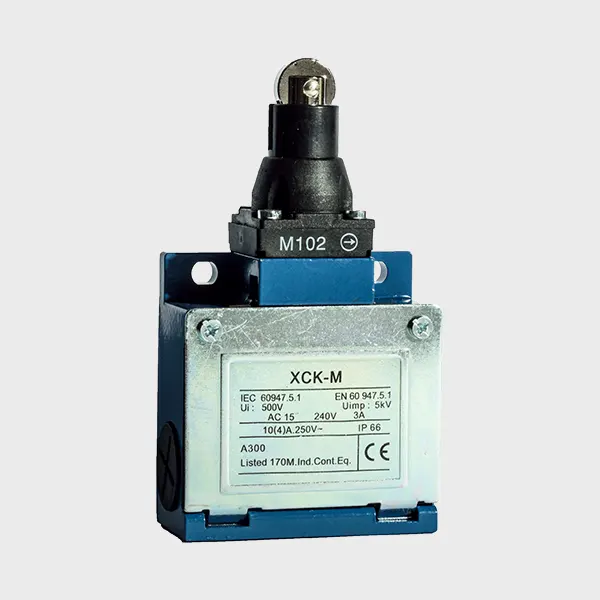

Chave Fim de Curso Pistão C/ Roldana Aço 1NA+1NF – XCKM102
Descrição Geral LINHA DE PRODUTO TELEMECANIQUE INTERRUPTORES DE LIMITE XC STANDARD NOME DA SÉRIE FORMATO PADRÃO TIPO DE PRODUTO OU COMPONENTE INTERRUPTOR DE FIM DE CURSO […]
Descrição Geral
| LINHA DE PRODUTO | TELEMECANIQUE INTERRUPTORES DE LIMITE XC STANDARD |
|---|---|
| NOME DA SÉRIE | FORMATO PADRÃO |
| TIPO DE PRODUTO OU COMPONENTE | INTERRUPTOR DE FIM DE CURSO |
| NOME ABREVIADO DO DISPOSITIVO | XCKM |
| TIPO DE CORPO | FIXO |
| TIPO DE CABEÇOTE | CABEÇA DO ATUADOR |
| MATERIAL | METAL |
| MATERIAL DO CORPO | ZAMAK |
| MODO DE FIXAÇÃO | PELO CORPO |
| MOVIMENTO DA CABEÇA DE FUNCIONAMENTO | LINEAR |
| TIPO DE OPERADOR | ATUADOR DE ROLAMENTO C/ RETORNO POR MOLA METAL |
| TIPO DE ABORDAGEM | ABORDAGEM LATERAL, 2 SENTIDOS |
| ENTRADA DE CABO | 3 ENTRADAS ROSCADAS PARA BUCIM PG 11 |
| NÚMERO DE POLOS | 2 |
| TIPO E COMPOSIÇÃO DOS CONTATOS | 1 NF + 1 NA |
| OPERAÇÃO DOS CONTATOS | AÇÃO RÁPIDA |
| ATUAÇÃO DO INTERRUPTOR | POR CAME DE 30° |
|---|---|
| CONEXÃO LÂMPADA | CONEXÃO POR PARAFUSO , CAPACIDADE DE FIXAÇÃO: 1 X 0,34…2 X 1,5 MM² |
| FORMA DE ISOLAMENTO DE CONTATOS | ZB |
| NÚMERO DE PASSOS | 1 |
| RUPTURA POSITIVA | COM |
| FORÇA MÍNIMA DE ABERTURA POSITIVA | 36 N |
| FORÇA MÍNIMA DE DISPARO | 12 N |
| VELOCIDADE DE ATUAÇÃO MÍNIMA | 0,01 M/MIN |
| VELOCIDADE DE ATUAÇÃO MÁXIMA | 0,5 M/S |
| DESIGNAÇÃO DE CÓDIGO DE CONTATO | A300, CA-15 (UE = 240 V), IE = 3 A CONFORME EN/IEC 60947-5-1 APÊNDICE A Q300, CC-13 (UE = 250 V), IE = 0,27 A CONFORME EN/IEC 60947-5-1 APÊNDICE A |
| [ITHE] CORRENTE TÉRMICA CONVENCIONAL EM ISOLAMENTO | 10 A CA |
| [UI] TENSÃO DE ISOLAMENTO NOMINAL | 300 V CONFORME UL 508 500 V (GRAUS DE POLUIÇÃO 3) CONFORME IEC 60947-1 300 V CONFORME CSA C22.2 NO 14 |
| MAXIMUM RESISTANCE ACROSS TERMINALS | 25 MOHM CONFORME IEC 60255-7, CATEGORIA 3 |
| [UIMP] TENSÃO NOMINAL SUPORTÁVEL DE IMPULSO | 6 KV IEC 60664 6 KV IEC 60947-1 |
| PROTEÇÃO CONTRA CURTO-CIRCUITO | 10 A CARTUCHO FUSÍVEL , TIPO GG |
| DURABILIDADE LÂMPADA | 5000000 CICLOS, CC-13, INDUTIVO TIPO DE CARGA, 120 V, 4 W , TAXA DE FUNCIONAMENTO < 60 CIC/MN , FATOR DE CARGA: 0,5 CONFORME IEC 60947-5-1, APÊNDICE C 5000000 CICLOS, CC-13, INDUTIVO TIPO DE CARGA, 24 V, 7 W , TAXA DE FUNCIONAMENTO < 60 CIC/MN , FATOR DE CARGA: 0,5 CONFORME IEC 60947-5-1, APÊNDICE C 5000000 CICLOS, CC-13, INDUTIVO TIPO DE CARGA, 48 V, 10 W , TAXA DE FUNCIONAMENTO < 60 CIC/MN , FATOR DE CARGA: 0,5 CONFORME IEC 60947-5-1, APÊNDICE C |
| DURABILIDADE MECÂNICA | 20000000 CICLOS |
| LARGURA | 64 MM |
| ALTURA | 64 MM |
| PROFUNDIDADE | 30 MM |
| PESO LÍQUIDO | 0,255 KG |
| DESCRIÇÃO DOS TERMINAIS ISO N&ORDM; 1 | (21-22)NA (13-14)NA |
