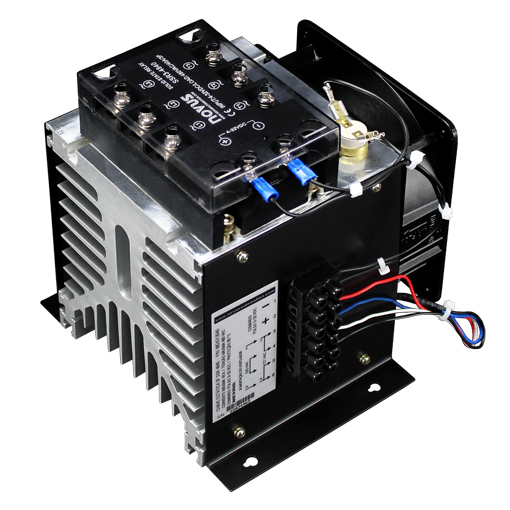

Chave Estática com SSR 40 a 300 Ampéres
Chave Estática com SSR
Solução completa para o acionamento de cargas elétricas. Já incorpora dissipador, ventilador, proteção de sobreaquecimento, fixação e conexões adequadas a corrente nominal. Tem como elemento chaveador o SSR, dispositivo eletrônico de inúmeras vantagens sobre os convencionais relés eletromecânicos (contactoras). Um sinal de comando (INPUT) determina o acionamento da carga conectada aos terminais de potência (LOAD).A ausência de partes móveis elimina a possibilidade de desgaste e o ruído mecânico de operação. O acionamento zero-crossing reduz drasticamente o ruído elétrico de chaveamento. O isolamento elétrico entre entrada, saída e carcaça metálica simplifica e torna mais segura a instalação e manutenção. Apropriadamente instalados, podem operar sem falhas por muitos anos. Comando com pulso elétrico de 4 até 32V. Tensão de carga de 480 Vac. Nas correntes de 80 até 300 Ampéres.
Ficha Tecnica:
– Correntes de 80, 100, 150, 200 e 300 A
– Tensão máxima: 480 Vca
– LED indicador de estado
– Snubber interno de proteção do dv/dt
– Disparo em zero crossing
– Tensão de disparo: 4 a 32 Vcc
– Alta velocidade de chaveamento
– Dissipador Térmico adequada a corrente nominal
– Ventilador
– Proteção interna contra sobre-aquecimento (80 °C)
– Conexões necessárias já feitas
– Isolação ótica entre comando e potência
– Alta imunidade a ruídos
– Requer mínima potência para atuação
– Não gera IEM ou IRF
8824211100
CHAVE ESTATICA 1 FASE 100 A / 480 VCA + Dissipador DP120 + Ventilador + Proteção Sobre-Temperatura
8824211150
CHAVE ESTATICA 1 FASE 150 A / 480 VCA + Dissipador DP120 + Ventilador + Proteção Sobre-Temperatura
8824211200
CHAVE ESTATICA 1 FASE 200 A / 480 VCA + Dissipador DP180 + Ventilador + Proteção Sobre-Temperatura
8824211300
CHAVE ESTATICA 1 FASE 300 A / 480 VAC + Dissipador DP220 + Ventilador + Proteção Sobre-Temperatura
8824211080
CHAVE ESTATICA 1 FASE 80 A / 480 VCA + Dissipador DP120 + Ventilador + Proteção Sobre-Temperatura
8824312060
CHAVE ESTATICA 2 FASES 60 A / 480 VCA + Dissipador DP180 + Ventilador + Proteção Sobre-Temperatura
8824312080
CHAVE ESTATICA 2 FASES 80 A / 480 VCA + Dissipador DP180 + Ventilador + Proteção Sobre-Temperatura
8824312100
CHAVE ESTATICA 2 FASES 100 A / 480 VCA + Dissipador DP180 + Ventilador + Proteção Sobre-Temperatura
8824312150
CHAVE ESTATICA 2 FASES 150 A / 480 VCA + Dissipador DP220 + Ventilador + Proteção Sobre-Temperatura
8824313040
CHAVE ESTATICA 3 FASES 40 A / 480 VCA + Dissipador DP180 + Ventilador + Proteção Sobre-Temperatura
8824313060
CHAVE ESTATICA 3 FASES 60 A / 480 VCA + Dissipador DP180 + Ventilador + Proteção Sobre-Temperatura
8824313080
CHAVE ESTATICA 3 FASES 80 A / 480 VCA + Dissipador DP180 + Ventilador + Proteção Sobre-Temperatura
8824313100
CHAVE ESTATICA 3 FASES 100 A / 480 VCA + Dissipador DP220 + Ventilador + Proteção Sobre-Temperatura
8824313042
Chave Estática 3F-40A-480V-NDP3-180 + Vent. (montagem 3xSSR)
