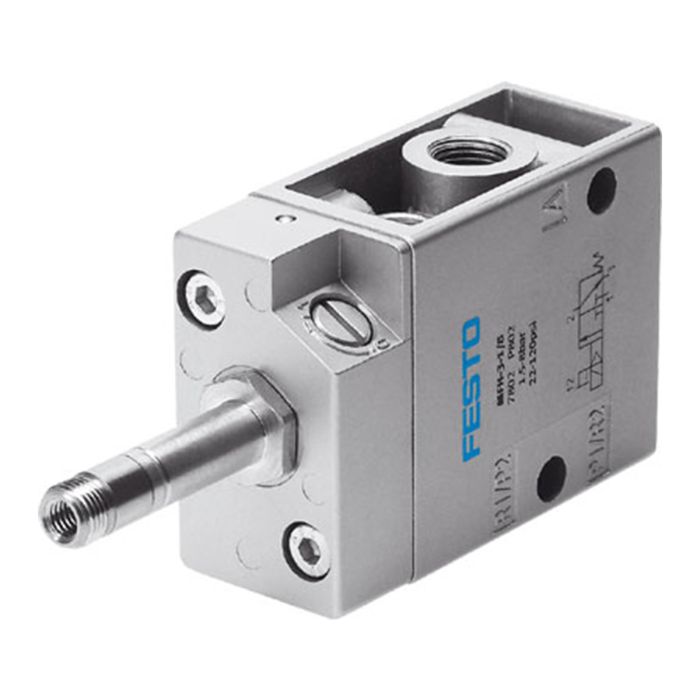

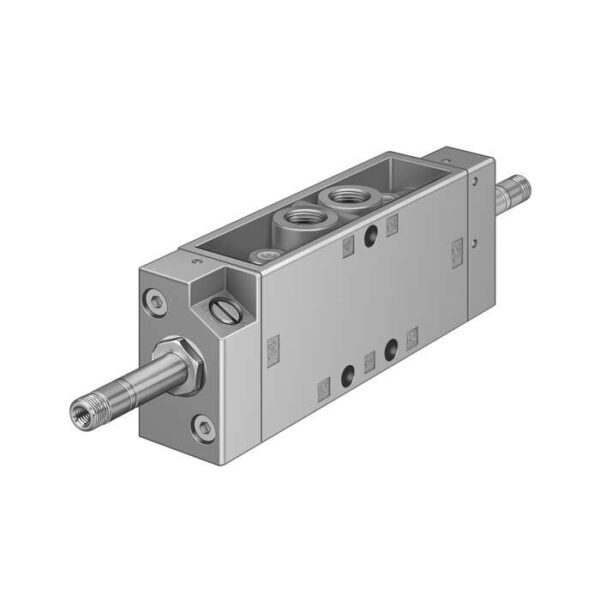

Válvulas Solenoides MFH e JMFH
Dados Técnicos:
| Função de válvula | 5/2 vias monoestável |
| Tipo de acionamento | elétrico |
| Vazão nominal padrão | 1000 l/min |
| Pressão de trabalho | 2,2…8 bar |
| Princípio construtivo | Assento de válvula |
| Tipo de retorno | mola mecânica |
| Autorização | c UL us – Recognized (OL) |
| Diâmetro nominal | 7mm |
| Função de ar de escape | Regulável |
| Princípio de vedação | não temperado |
| Posição de instalação | Nos dois lados |
| Acionamento auxiliar manual | Com trava |
| Tipo de pilotagem | Servopilotado |
| Tempo de comutação, desligado | 29 ms |
| Tempo de comutação, ligado | 9 ms |
| Meio operacional | Ar comprimido conforme ISO 8573-1:2010 [7:4:4] |
| Observação sobre meio operacional e do piloto | Permite operação com lubrificação (necessária para operações subsequentes) |
| Temperatura do meio | -10 ? 60 °C |
| Temperatura ambiente | -05 ? 40 °C |
| Tipo de fixação | Opcional – Na base manifold com furo passante |
| Conexão pneumática 1 | G1/4 |
| Conexão pneumática 2 | G1/4 |
| Conexão pneumática 3 | G1/4 |
Válvulas MFH e JMFH Simples e Dupla Solenoides podem ser montadas em tiras de manifold PAL ou em blocos de manifold PRS com porta de alimentação e exaustores comuns. Válvula de ar piloto interno ou externo e seu modelo robusto e confiável está de acordo com a diretiva ATEX para atmosferas potencialmente explosivas.
Características do Produto:
- Válvula de alta vazão
- Conexões e Vazão de cada modelo de válvula:
- G1/8: 500 l/min
- G1/4: 800 l/min
- G1/2: 3700 l/min
- Tensões de cada modelo de válvula:
- 12 ? 48 V cc
- 24 ? 240 V ca/50 ? 60 Hz
- Seleção conforme necessidade
- Válvula in-line
- Acionamento elétrico ou pneumático
- Válvula de 3/2 vias normal fechada ou normal aberta ou Válvula de 5/2 vias
- Válvula com ou sem conexão para servopiloto externo
- Válvula com sinal dominante em 14
- Montagem da válvula em bloco manifold
- Réguas de fixação
