Arruelas em Borracha e Silicone para Válvulas tipo Borboleta. Utilizadas vedar válvulas de tubulações. Diversos modelos. Acesse nosso catálogo abaixo. Catalogo Arruelas Valvulas -Borboletas
Os atuadores pneumáticos foram desenvolvidos para aperfeiçoamento nos processos industriais. Simples ou Dupla Ação, Com ou Sem Sinalizadores de diversos modelos Utilizado para atender diversos tipos de peças, como válvulas de esfera, borboleta wafer e borboleta sanitária, entre outros. É uma peça muito utilizada para automatizar linhas industriais em que as válvulas estão em locais de difícil acesso e que oferecem riscos ao trabalhador Sua principal caraterística é o torque e consumo de ar, que varia de acordo com o modelo e tamanho do atuador. Seu funcionamento ocorre transformando ar comprimido em movimento ou força. Sua rotação de 90° permite controlar a abertura e fechamento da válvula. O atuador pneumático de simples ação possui em seu interior molas, que atuam no fechamento da válvula. Essas molas se comprimem quando o ar é injetado no atuador e só voltam a posição original quando o ar é extinguido do interior do atuador. Pode ainda ser acoplado com um sensor identificador de posição. Contamos com um amplo estoque de peças.
Descrição
* Atuador Com Válvula borboleta sanitária em aço inox 304 polido, sedes em silicone vermelho atóxico, com extremidades para solda de topo em tubo OD, com atuador pneumático Simples Ação + Válvula de comando elétrico solenóide padrão Namur de 5/2 vias com rosca 1/4 '' BSP + Bobina elétrica para solenóide padrão Namur.
* Fabricação: - A Válvula Borboleta Sanitária é fabricada seguindo as normas de construção para microfundidos (IC304 e IC316), nos diâmetros de ½” até 4”. Ela pode ser lisa para solda ou com conexões, além do acabamento polido em grau sanitário - conforme normas de construção internacionais SMS (BS1145), RJT (BS4825), TC (Tri-Clamp ISO2852), DIN (11851) e IDF (ISO2853). Caso solicitado, o material pode ser fornecido com Certificado de Análise Química.Características
- 3/8 pol. (9,52 mm) de encaixe final
- Modelo com acetal completamente aterrável
- Distribuição até 10.5 gpm (38 lpm)
- Opera com no mínimo 12 psi (0,8 bar, 0,08 MPa) de pressão de ar
- Operação silenciosa
Descrições técnicas

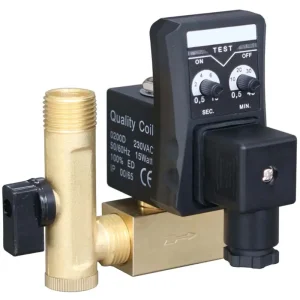

Composto por um temporizador programável, montado em uma válvula 2/2 vias - NF, nas bitolas de 3/8” ou 1/2” BSP , com acionamento elétrico, na tensão de 220 Vca. Trabalha com pressões até 10 bar e temperaturas de 3 ⁰C à 80 ⁰C. Promove a remoção periódica e automática de condensados, conforme programação, em instalações pneumáticas, como: reservatórios de ar comprimido, pulmões, separadores, filtros, resfriadores, redes de ar, etc. Pode ser instalado em qualquer ponto do sistema de ar comprimido, onde haja a formação de condensados.São válvulas com Corpo de Latão monobloco e robusto, guarnecida de Vedações em NBR ou EPDM. Confeccionada em 2/2 vias NF, com rosca de 1/4" BSP e operada por Ação Direta com solenoides de 24 Vcc ou 220 Vca. Trabalham com Pressões de 0 à 10 bar, Temperaturas de 5 à 150 ⁰C e podem ser Instaladas em Qualquer Posição. Além das funções de Abertura e Fechamento, tem também o Controle de Vazão, pois possui um dispositivo Regulador de Fluxo, tornando-a uma válvula Versátil. Aplicadas em processos que utilizam vapor com dosagem, como: Esterilizadores, Banhos de Vapor, Ferros à Vapor em confecções, lavanderias, modelagens, etc.

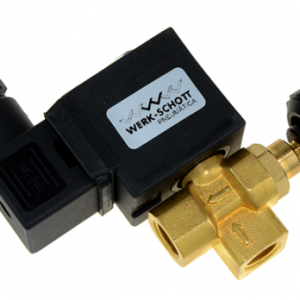

É uma válvula com Corpo de Latão monobloco e robusto, guarnecida de Vedações em NBR ou EPDM. Confeccionada em 2/2 vias NF, com rosca de 1/4" BSP e operada por Ação Direta com solenoides de 24 Vcc ou 220 Vca. Trabalham com Pressões de 0 à 10 bar, Temperaturas de 5 à 150 ⁰C e podem ser Instaladas em Qualquer Posição. Além das funções de Abertura e Fechamento, tem também o Controle de Vazão, pois possui um dispositivo Regulador de Fluxo, tornando-a uma válvula Versátil. Aplicadas em processos que utilizam vapor com dosagem, como: Esterilizadores, Banhos de Vapor, Ferros à Vapor em confecções, lavanderias, modelagens, etc.
É uma válvula com Corpo de Latão monobloco e robusto, guarnecida de Vedações em NBR ou EPDM. Confeccionada em 2/2 vias NF, com rosca de 1/4" BSP e operada por Ação Direta com solenoides de 24 Vcc ou 220 Vca. Trabalham com Pressões de 0 à 10 bar, Temperaturas de 5 à 150 ⁰C e podem ser Instaladas em Qualquer Posição. Além das funções de Abertura e Fechamento, tem também o Controle de Vazão, pois possui um dispositivo Regulador de Fluxo, tornando-a uma válvula Versátil. Aplicadas em processos que utilizam vapor com dosagem, como: Esterilizadores, Banhos de Vapor, Ferros à Vapor em confecções, lavanderias, modelagens, etc.

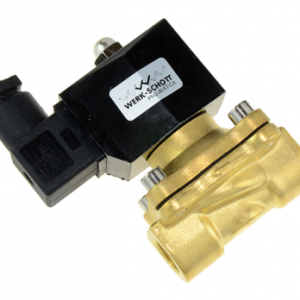

São válvulas para Abertura e Fechamento, Pré Operadas de 2/2 vias NF , acionadas por solenóides de 24 Vcc, 110vca ou 220 Vca ( IP 67 ) e construídas com corpos robustos de latão e diafragmas em NBR. Disponíveis nas bitolas de 3/8”, 1/2", 3/4", 1”, 1 1/2" e 2”, operam com fluidos em temperaturas de -5 ᵒC à +80 ᵒC . São válvulas versáteis, de fácil manutenção e ótimo custo/benefício, portanto, muito utilizada em processos industriais. Montadas em qualquer posição, atuam com: Ar Comprimido – de 0,3 até 10 bar Gases Inertes – de 0,3 até 10 bar Água – de 0,3 até 7 bar Óleos Leves – de 0,3 até 9 bar Aplicadas em Compressores, Bombas, Irrigação, Tratamento de Água, Transportadores Pneumáticos, Dosadores e inúmeros Processos Industriais

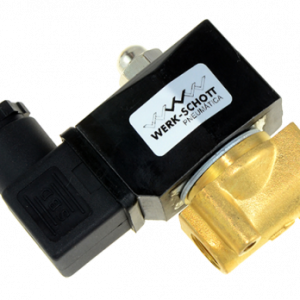

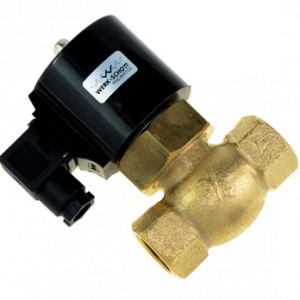

São válvulas para Abertura e Fechamento de passagens de fluidos, de 2/2 vias NF, e Acionadas Diretamente por Solenoides “ IP67 “, nas Tensões de 24 Vcc, 110 Vca ou 220 Vca. Construídas em corpo Monobloco de Bronze forjado e vedação do Êmbolo com Assento em PTFE “teflon”, são estruturadas e duráveis. Disponíveis nas bitolas: 1/2", 3/4", 1”, 1 1/2" e 2” BSP, permitem Vazão Plena. Podem ser utilizadas em Ar Comprimido, Água, Ácido Pouco Agressivos, Alcaloides e Vapor, operando nas Temperaturas de -5 ⁰C à +185 ⁰C e Pressões de 1,5 à 15 bar. Devem ser instaladas sempre na posição horizontal, com o solenoide na parte superior. Aplicadas em diversos segmentos industriais e equipamentos, como: Equipamentos Hidráulicos, Pneumáticos e de Lavanderia, Compressores, Bombas, Secadores, Irrigação, Tratamento de Água, Circuitos de Aquecimento e Refrigeração, Redes de Vapor d’Agua, etc.

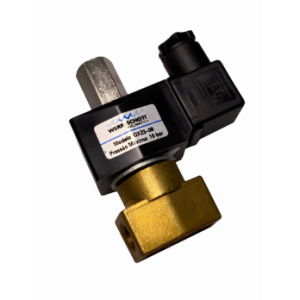

É uma Válvula Direcional de 3/2 vias - NF, Bitola de 1/4" BSP, de ação direta, acionada por solenoide IP65, Tensão de 220 Vca – 10W. Construída em corpo de latão e vedações em viton, opera com pressões de 0 à 10 bar e temperaturas de -10 ᵒC à +80 ᵒC. Compacta e robusta, de fácil instalação e manutenção, pode ser montada em qualquer posição. Apropriada para controlar abertura e fechamento de passagens de fluídos, como: ar comprimido, gás natural, água, óleo, vácuo, etc. Aplicadas em processos industriais, instrumentação, circuitos de refrigeração, circuitos de vácuo, máquinas e equipamentos em geral.
Detalhes do Produto: Válvula angular 2/2 vias, também chamada válvula assento inclinado, é uma válvula com atuador pneumático integrado e corpo de passagem reto tipo Y com elevado coeficiente de vazão. Nas válvulas angulares inox, corpo inox 316, atuador inox 304, estão disponíveis como normalmente fechadas, normalmente abertas ou de dupla ação. No caso da configuração normalmente fechada, a válvula permanecerá fechada quando não há entrada de ar comprimido no atuador. Na válvula configurada como normalmente aberta, ela se mantém aberta quando não há entrada do ar comprimido no atuador e, no caso da válvula de dupla ação, não possuem mola e dependem do ar de alimentação no atudor para determinar a sua posição. Válvula angular 2/2, apresenta em suas características, facilidade de instalação, indicador visual de posição. Sistema de abertura e fechamento com alta taxa de fluxo garantindo. Alto desempenho da vedação, pelo ajuste automático entre o assento de vedação e o orifício de passagem. O assento da vedação, no êmbolo, evita que a mesma se deforme e assim garante maior vida útil. Válvulas para Fluidos de assento inclinado • Tipo: Válvula de assento inclinado 2/2, pilotada externamente Normal Fecha, Normal Aberta e Dupla ação. • Conexiones: G1/2”, G3/4”, G1, G1-1/2”, G2 • Posição instalação: Indiferente, respeitando o sentido de fluxo indicado no corpo da válvula. • Fluido: AR, água, álcool, óleo, combustível, vapor (abaixo de 150°C), Solventes orgânicos, fluidos industriais. • Pressão de trabalho: 0…16 bar (0…232 psi) • Pressão de comando: 3 a 10 bar (43…145 psi) • Temperatura do fluido: -10…150 °C (14…302°F) • Temperatura ambiente: -10…60 °C (14…140°F) • Matérias: Corpo em inox AISI 316, atuador em polímero ou versão com atuador em inox 304, vedações em PTFE.
A válvula de alívio pressão e vácuo é um dispositivo destinado a realizar o controle de direção, volume e pressão de fluidos nos circuitos hidráulicos, sendo um tipo de válvula essencial para proteger tanques, colunas de fracionamento e vasos de pressão contra a de sobre pressão e ou vácuo gerado durante o processo.
