Descrição

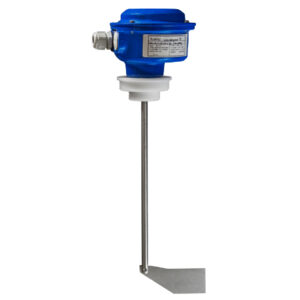

A Chave de Nível Pá Rotativa tipo Azul rosca plástica foi projetado para atender diversas aplicações de monitoramento de níveis em sólidos nos mais variáveis processos. Seu projeto modular possibilita várias combinações em sua construção. Seu sistema de embreagem diferencia dos demais produtos disponíveis no mercado. Sua característica principal é a rosca em plástico em duas medidas de roscas. PRINCÍPIO DE FUNCIONAMENTO A Chave de Nível possui um sistema eletrônico que controla o seu funcionamento como um todo, internamente a Chave de Nível possui um motor que faz com que a haste rotacione a uma velocidade de 1 r.p.m, na ponta da haste esta acoplada a Pá que tem a função de detectar o material, quando o material está ao nível da Pá ele oferece uma resistência não permitindo a sua rotação fazendo com que o sistema de mola seja acione atuando o contato SPDT informando que o material está neste ponto. Após o consumo do material e a diminuição do nível, o material não oferece mais resistência na Pá fazendo com que o sistema volte a rotacionar e estando pronta para uma nova detecção.Diferenciais:
- Rosca dupla
- Sistema de embreagem
- Robusto
DESCRIÇÃO

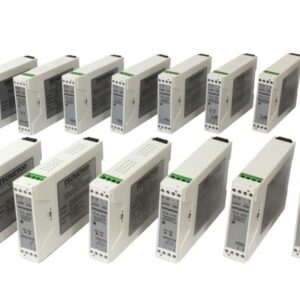

Construído em formato modular compacto de simples instalação, estes conversores atuam como transdutores, condicionadores e transmissores de sinais, atendendo uma vasta gama de aplicações onde exista a necessidade de apenas isolar ou converter e isolar os mais diversos tipos de sinais de instrumentação com precisão e confiabilidade.
O modelo TCA 100, além de proporcionar isolação entre o sinal de entrada e o sinal de saída, também proporciona isolação da alimentação do módulo permitindo assim uma tripla isolação entre sinais e alimentação.

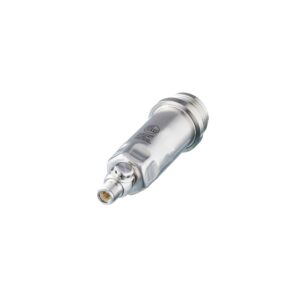

- Detecção confiável da pressão do sistema em aplicações industriais e móveis
- Alta resistência a choques e vibrações
- Muito boa repetibilidade e pequena variação da curva característica
- Invólucro de aço inoxidável robusto e compacto para aplicação em condições de instalação estreitas
- Medição de temperatura integrada via IO-Link
- Saída analógica precisa e comunicação confortável via IO-Link

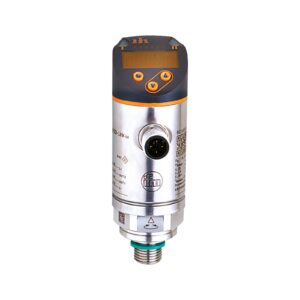

Detalhes do Produto:
- Duas saídas de comutação, uma delas programável como IO-Link e a outra como saída analógica
- Indicador de mudanças verde e vermelho para marcação clara de "faixas aceitáveis"
- Ótimo alinhamento devido à capacidade rotativa da conexão de processo
- Estabilidade duradoura graças à alta resistência a sobrecarga
- Versão robusta para aplicação em ambiente industrial duro
- Operação simples por meio de botões ou parametrização via IO-Link
Descrições técnicas

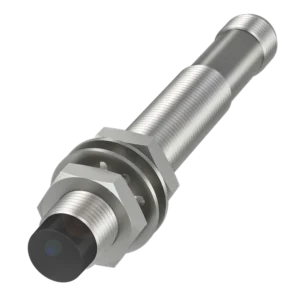

Os Sensores Indutivos são dispositivos sinalizadores largamente utilizados em aplicações de automação. Permitem a detecção por aproximação, sem contato físico, também definidos de sensores de proximidade. É impossível pensar em automação sem sensores indutivos. Com a possibilidade de detectar materiais metálicos à curta distância, tem larga aplicação nos seguimentos da engenharia mecânica, produção de eletrônicos, indústrias automotivas, alimentícias, plásticos, usinagens, montagens, posicionamentos, dentre outros. Nos processos automatizados, os sensores desempenham um papel fundamental. São responsáveis pela conversão de uma grandeza física para um sinal elétrico, que pode ser compreendido pelo controlador lógico programável (CLP), garantindo a sequência de operações no processo. Dentre suas principais características estão, a excelente relação custo-benefício, alta confiabilidade e resistência ao desgaste, líquidos e poeiras não metálicas. Disponibilizados com grau de proteção IP67, nas bitolas de diâmetros de 8, 12 e 18 mm e modelos com alcances de 1,5 à 5 mm de detecção, nas versões PNP ou NPN e contatos NA ou NF. Operam na faixa de tensão 6 à 36 Vcc, são equipado com cabos de 2 Mts, ajustados e fixados com auxilio de porcas no corpo roscado. Aplicações: Com a possibilidade de detectar materiais metálicos à curta distância, tem larga aplicação nos seguimentos da engenharia mecânica, produção de eletrônicos, indústria automotiva, alimentícia, usinagens, montagens, posicionamentos, esteiras industriais, sistemas de estocagem, sistemas de separação, dentre outros. Referência - Descrição do Produto IT08S-02P1-D1W1M2PNP: SENSOR INDUTIVO WS IT08 2MM 6-36VCC PNP NO IT12S-04N1-D1W1M2NPN: SENSOR INDUTIVO WS IT12 4MM 6- 36VCC NPN, NO IT12S-04N1-D1W1M2NPN: SENSOR INDUTIVO WS IT08 1,5MM 6-36VCC NPN, NO IT08S-01N2-D1W1M2NPN: SENSOR INDUTIVO WS IT08 1,5MM 6-36VCC NPN NC IT08S-01P1-D1W1M2PNP: SENSOR INDUTIVO WS IT08 1,5MM 6-36VCC PNP NO IT08S-01P2-D1W1M2PNP: SENSOR INDUTIVO WS IT08 1,5MM 6-36VCC PNP NC IT12S-02N1-D1W1M2NPN: SENSOR INDUTIVO WS IT12 2MM 6-36VCC NPN, NO IT12S-02N1-D1W1M2NPN: SENSOR INDUTIVO WS IT12 2MM 6- 36VCC NPN NC IT12S-02P1-D1W1M2PNP: SENSOR INDUTIVO WS IT12 2MM 6-36VCC PNP NO IT12S-02P2-D1W1M2PNP: SENSOR INDUTIVO WS IT12 2MM 6-36VCC PNP NC IT18S-05N1-D1W1M2NPN: SENSOR INDUTIVO WS IT18 5MM 6-36VCC NPN, NO IT18S-05N2-D1W1M2NPN: SENSOR INDUTIVO WS IT18 5MM 6-36VCC NPN NC IT18S-05P1-D1W1M2PNP: SENSOR INDUTIVO WS IT18 5MM 6-36VCC PNP NO IT18S-05P2-D1W1M2PNP: SENSOR INDUTIVO WS IT18 5MM 6-36VCC PNP NC IT12S-04P1-D1W1M2PNP: SENSOR INDUTIVO WS IT12 4MM 6-36VCC PNP NO IT12S-04P2-D1W1M2PNP: SENSOR INDUTIVO WS IT12 4MM 6-36VCC PNP NCOs sensores magnéticos são utilizados para determinar a posição do êmbolo em cilindros pneumáticos de forma confiável e sem contato. Podem ser montados diretamente nas ranhuras do cilindro tipo T-Slot ou em outros tipos de cilindros, tais como: redondo, perfil integrado, etc, utilizando suportes de montagem para esses modelos. Sensores certificados para atmosferas explosivas de gases e vapores inflamáveis e poeiras combustíveis.
- Características principais:Dimensões Ø 12 x 91.5 mmFormato construtivo M12x1Instalação não faceadoAlcance 3.7 mmSaída de comutação PNP Contato normalmente aberto (NA)Frequência de comutação 300 HzMaterial do invólucro Latão, niqueladoSuperfície ativa, material PA 12Conexão Conector de encaixe, M12x1-Macho, 4-polosTensão de serviço UB 20...30 VDCTemperatura ambiente -25...70 °CClasse de proteção IP67Certificação/conformidade CE UKCA WEEE
Os sensores indutivos de distância aumentada da Linha PSL possuem a distância sensora nominal 2 vezes maior que a dos sensores indutivos padrões. São sensores certificados para atmosferas explosivas de poeiras combustíveis. Tipo de Sensor PSL - Sensor indutivo distância aumentada Distância Sensora 4 - 4 mm 8 - 8 mm 12 - 12 mm 15 - 15 mm 24 - 24 mm Diâmetro do Tubo Roscado: M12x1; M18x1 ou M30x1,5 Tubo G- Tubo roscado Tipo de Tubo I- latão com banho de níquel, led traseiro Comprimento do Tubo 30 - 30 mm (M12 com cabo) 50 - 50 mm (M12, M18 e M30 com cabo ou conector) Tipo de Saída E - corrente contínua 3 fios NPN NA E2 - corrente contínua 3 fios PNP NA Conexão Elétrica __ - Cabo PVC 2 metros 6 - Cabo PVC 6 metros 10 - Cabo PVC 10 metros 15 - Cabo PVC 15 metros 20 - Cabo PVC 20 metros 25 - Cabo PVC 25 metros V1 - Conector M12 - 4 pinos Classificação de Área __ - Aplicações em áreas industriais comuns Ex - Certificado para aplicações em áreas industriais contendo poeira combustível
Os sensores indutivos tubulares de distância estendida Linha PSE possuem distâncias sensoras três vezes maior se comparados com os sensores indutivos padrões. Os modelos são padronizados M12/M18/M30 e possuem certificados para atmosferas explosivas de poeiras combustíveis Tipo de Sensor PSE - Indutivo distância estendida Distância Sensora 6 - 6 mm 10 - 10 mm 12 - 12 mm 20 - 20 mm 22 - 22 mm 40 - 40 mm Diâmetro do Tubo Roscado: M12x1; M18x1 ou M30x1,5 Tubo G- Tubo roscado Tipo de Tubo I- latão com banho de níquel, led traseiro Comprimento do Tubo 50 - 50 mm (M12, M18 e M30 com cabo ou conector) Tipo de Saída E - corrente contínua 3 fios NPN NA E2 - corrente contínua 3 fios PNP NA
Conexão Elétrica __ - Cabo PVC 2 metros 6 - Cabo PVC 6 metros 10 - Cabo PVC 10 metros 15 - Cabo PVC 15 metros 20 - Cabo PVC 20 metros 25 - Cabo PVC 25 metros V1 - Conector M12 - 4 pinos Classificação de Área __ - Aplicações em áreas industriais comuns Ex - Certificado para aplicações em áreas industriais contendo poeira combustível Os sensores indutivos frente metálica são manufaturados com tubo totalmente em aço inox e por serem mais robustos, são indicados para aplicações na indústria pesada e alimentícia. Sensores certificados para atmosferas explosivas de poeiras combustíveis. Tipo de Sensor PSX - Sensor de proximidade indutivo fente metálica Distância Sensora 2 - 2 mm 5 - 5 mm 8 - 8 mm Diâmetro do Tubo 12 - 12 mm 18 - 18 mm 30 - 30 mm Tubo G - Tubo roscado Tipo de Tubo X - aço inox, led traseiro Comprimento do Tubo 50 - 50 mm Tipo de Saída E - corrente contínua 3 fios NPN NA E2 - corrente contínua 3 fios PNP NA
Conexão Elétrica __ - Cabo PVC 2 metros 6 - Cabo PVC 6 metros 10 - Cabo PVC 10 metros 15 - Cabo PVC 15 metros 20 - Cabo PVC 20 metros 25 - Cabo PVC 25 metros V1 - Conector M12 - 4 pinos Classificação de Área __ - Aplicações em áreas industriais comuns Ex - Certificado para aplicações em áreas industriais contendo poeira combustível Detecção confiável mesmo em áreas com risco de explosão
Os sensores indutivos tubulares standard são aprovados junto ao INMETRO / Cepel para utilização em atmosferas explosivas de Poeiras Combustíveis, encontradas em diversos tipos de indústrias, tais como: moveleira, têxtil, armazéns e silos de armazenamento de grãos ou farelos e áreas portuárias, etc. s poeiras combustíveis podem ser formadas, como por exemplo, na manipulação de: soja, milho, trigo, cevada, cacau, algodão, fiapos de algodão, linho, juta e sisal, poeiras metálicas magnésio e alumínio, poeiras de carvão vegetal, carvão mineral, coque de petróleo e negro de fumo, poeiras de produtos químicos, etc. Os sensores da linha Standard são aprovados no IP69K, permitindo a limpeza com jatos d’ água quente e alta pressão (100 bar a 80°C).Como Especificar?
Tipo de Sensor PS - Sensor de proximidade indutivo Distância Sensora 0,8F - 0,8mm (embutido apenas para diâmetro 4mm e M5) 1 - 1 mm 1,5 - 1,5 mm 2 - 2 mm 2F - 2 mm (embutido apenas para diâmetro M8) 4 - 4 mm 5 - 5 mm 8 - 8 mm 10 - 10 mm 15 - 15 mm Diâmetro do Tubo Liso: ∅4mm; ∅6,5mm e ∅8mm Roscando: M5x0,5; M8x1; M12x1; M18x1 ou M30x1,5 Tubo G- Tubo roscado Tipo de Tubo __ - tubo liso I- latão com banho de níquel, led traseiro M- latão com banho de níquel, led lateral P- plástico de engenharia, led traseiro X- aço inox, led traseiro T- latão com banho de PTFE, led traseiro Comprimento do Tubo 25, 30, 45, 50, 60 ou 70 mm Tipo de Saída N4 - corrente contínua 2 fios NA N5 - corrente contínua 2 fios NF E - corrente contínua 3 fios NPN NA E2 - corrente contínua 3 fios PNP NA A - corrente contínua 4 fios NPN NA+NF A2 - corrente contínua 4 fios PNP NA+NF UA - corrente contínua ou alternada 2 fios NA+GND UF - corrente contínua ou alternada 2 fios NF+GND WA - corrente alteranada 2 fios NA+GND WF - corrente alteranada 2 fios NF+GND W3A - corrente alternada 3 fios NA W3F - corrente altearnada 3 fios NF Conexão Elétrica* __ - Cabo PVC 2 metros 6 - Cabo PVC 6 metros 10 - Cabo PVC 10 metros 15 - Cabo PVC 15 metros 20 - Cabo PVC 20 metros 25 - Cabo PVC 25 metros V1 - Conector M12 - 4 pinos V8 - Conector M8 - 3 pinos PV83 - Pigtail com conector M8 - 3 pinos * Versão com conector M8 não certificada Ex * Opção de cabo em poliuretano Classificação de Área __ - Aplicações em áreas industriais comuns Ex - Certificado para aplicações em áreas industriais contendo poeira combustívelDetalhes do Produto: Alta performance com baixo custo e invólucro compacto Os sensores laser miniatura Z-L possuem design ultracompacto e alta velocidade de resposta. Versões com feixes a laser classe 1 ou 2. Ajuste de sensibilidade por potenciômetro e grau de proteção IP67.
